Серия WBV-2S идентифицирует особую модель дроссельного клапана “WAFER”, идеального для регулирования двух фаз пропускной способности воздуха в трубопроводах при низком давлении.
Регулирование потока осуществляется при помощи винтов на электромагните; обесточенная катушка - 1 фаза горелки, поступление в катушку напряжения - (клапан открыт) - 2 фаза горелки. Зеленая лампочка -катушка под напряжением.
Дроссельные клапаны монтируются с магнитном в горизонтальном положении. Монтировать регулирующие клапаны необходимо перед возможными измерительными приборами. Фланцевая структура позволяет облегчение монтажа. Констру- кторская прочность гарантирует долгий срок службы даже в экстренных условиях. Монтировать магнит необходимо так, чтобы лампочка присутствия напряжения бала бы видна оператору.
Характеристики дроссельных клапанов серии "WAFER"
Характеристики дроссельного клапана
Корпус клапана: алюминий- Закрывающий диск: AISI304
- Валик линзы: AISI304
- Существующие модели: DN40 PN10,
DN50 PN10, DN65PN10 - Макс. рабочее давление: 400 мбар
- Макс. температура жидкости: 60°С
- Процент потери при закрытом клапане: 2-3%
Характеристики электромагнита
- Напряжение: 115/230В ±10% 50/60Г ц
- Период работы: 100% ED
- Лампочка присутствия напряжения: зеленая
- Время открытия: 1+ 3 чек
- Время закрытия: 1+ 3 сек
- Поглощение: 45 VA
- Количество циклов: 120/час
- Защита: IP54
- Зажим проводов: М16 X 1,5
- Вес: 6 кг
- Футляр бобины: поликарбонат
- Позиция монтажа: при горизонтальном магните
Применение дроссельных клапанов серии WBS-2S
- Для контроля мин./макс холодного воздуха в индустриальной системе. Макс. и мин. пропускная способности могут быть регулированы отдельно

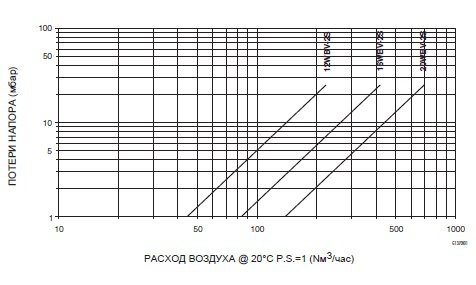

Диаграмма расхода

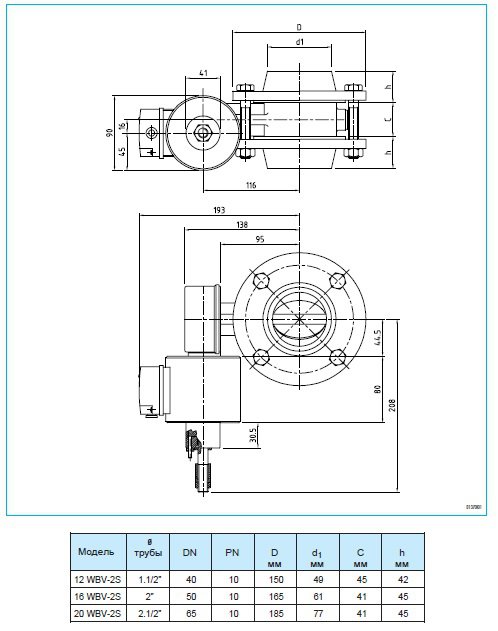

Габаритные размеры
Электромагнитные дроссельные клапаны серии WBS-2S
