Электроклапаны серии VM-R быстрого открытия и закрытия применяются для декомпрессии газа, а также для подачи газа и воздуха в горелки.
Монтаж электроклапанов осуществляется во всех позициях (от горизонтальной позиции катушки до вертикальной). Рекомендуется проверять совпадение между направлением потока и стрелкой на корпусе клапана, соблюдать расстояние стенок, которое позволяет свободную циркуляцию воздуха, проверить выравнивание соединяющих трубопроводов, не использовать катушку в качестве рычага, использовать только специальные имеющиеся на корпусе опорные поверхности.
Электросоединения и замена катушки проводятся сняв защитную крышку, и соединив линию к полюсам зажимной коробки выпрямителя, находящегося внутри соединительной коробки. После закрытия газа и отключения напряжения, катушка снимается, вывинтив колпачок. Во многих случаях катушки, разъединенные атмосферными или другими разрядами, имеют один или несколько сгоревших диодов.
Если при распаянных проводах сопротивление на верхней части намотки - приблизительно 2000 Ohm для 1/2”, 1000 Ohm для 3/4”-1”, 600 Ohm для 1.1/4” - 1.1/2” - 2” , 285 Ohm для 2.1/2” - 3”, достаточно заменить выпрямитель.
Характеристики электроклапанов серии VM-R
- Рабочее давление: 200/360 мбар
- Регулируемая пропускная способность: 0-100 %
Номинальное напряжение: 115/230 В 50/60 Гц- Напряжение (по запросу): 24/12 V AC/DC
- Допуск. предел напряжения: от -15% до +10%
- Температура окруж. среды: от -15° до +60°
- Время закрытия/открытия: < 1 секунды
- Направление катушки: 360°
- Защита: IP 54
- Зажим проводов: PG 11
- Фильтр против пыли: встроенный
- Соединения для давления: 1/4” с обеих сторон
- Конечный выключатель по запросу
- Типовые испытания GASTEC n° CE-0063AQ1350
соответствует нормам EN161.
Регулирование пропускной способности
При приемочных испытаниях клапаны регулированы на максимальную пропускную способность (все регулирующие винты открыты). Регулирование проводится воздействием на специальный винт, расположенный под фиксирующим колпачком катушки. Сняв колпачок и фиксирующий винт, каждое вращение по часовой стрелке уменьшает пропускную способность приблизительно на 25% на 1/2”, 6% на 2.1/2”- 3”, 15% на 1”, il 12% su 1.1/2” - 1.1/4”, il 10% su 2”. Рекомендуется проведение регулирования пропускной способности при включенной горелке и, если возможно, воздействовать только на клапаны газового блока и завершив регулирование вновь завинтить фиксирующий винт.
Не рекомендуется проведение регулирований ниже 40% пропускной способности соединительных трубопроводов, которые при изменении давления в сети могут вызвать проблемы в режиме потока.

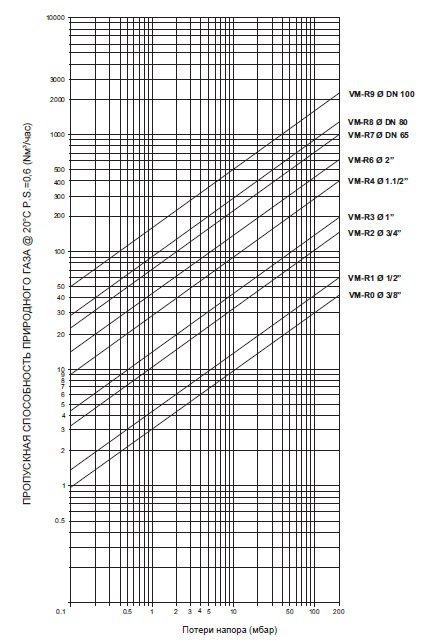

Диаграмма пропускной способности

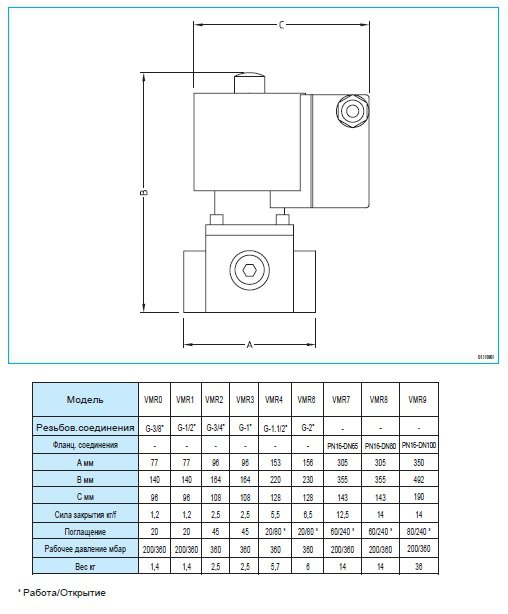

Габаритные размеры
