Электроклапан серии VM-L с медленным открытием и быстрым закрытием, применяется для подачи газа и воздуха в горелки, и декомпрессии газа.
Монтаж электроклапана осуществляется во всех позициях (от горизонтальной позиции катушки до вертикальной). Рекомендуется проверять совпадение между направлением потока и стрелкой на корпусе клапана, соблюдать расстояние стенок, которое позволяет свободную циркуляцию воздуха, проверить выравнивание соединяющих трубопроводов, не использовать катушку в качестве рычага, использовать только специальные имеющиеся на корпусе опорные поверхности.
Электрическое соединение и замена катушки проводится, сняв защитную крышку и соединив линию к полюсам зажимной коробки выпрямителя, находящегося внутри соединительной коробки. После закрытия газа и отключения напряжения, катушка снимается вывинтив амортизатор, фиксированный на ее верхней части.
Рекомендуется не форсировать стержень и проверить чистоту и центровку двух герметичных прокладок. Катушки, разъединенные атмосферными или другими разрядами, имеют один или несколько сгоревших диодов.
Если провода выхода распаяны, то сопротивление на верхней части намотки -приблизительно 2000 Ohm для 1/2”, 1000 Ohm для 3/4”-1 ”, 600 Ohm для 1.1/4”-1.1/2”-2” и замена выпрямителя восстанавливает ее полную эффективность.
Характеристики электроклапанов серии VM-L
- Рабочее давление: 360 мбар
- Регулируемая пропуски, способность: 0-100%
- Номинальное напряжение: 115/230 V 50/60 Гц
- Напряжение (по запросу): 24/12 V AC/DC
- Допуск, предел напряжения: от -15% до +10%
- Температура окруж. среды: от-15° до +60°
- Время закрытия: от 4 до 25 s
- Время закрытия: < 1 секунды
- Направление катушки: 360°
- Защита: IP 54
- Зажим проводов: PG11
- Фильтр против пыли: встроенный
- Соединения для давления: 1/4” с обеих сторон
- Конечный выключатель: по запросу
- Электроклапаны модели VM-L соответствуют нормативе
EN161 (сертификат СЕ n° 0063AQ1350)
Регулирование отрезка быстрого прохождения, за которым следует медленное прохождение
При приемочных испытаниях клапаны настроены на медленное прохождение, равное приблизительно 14 секундам. Регулирование проводится воздействием на внешний винт, находящийся под колпачком,на верхней части амортизатора, фиксированный при помощи seeger и установленный для ключа диаметром в 6 для 1/2”-3/4”-1” и в 7 для 1.1/4”- 1 1/2”-2”. Каждый поворот против часовой стрелки освобождает отрезок быстрого прохождения на 1 мм. Время открытия и прохождение затвора *(при максимальной пропускной способности) остаются постоянными.
Регулирование расхода
При приемочных испытаниях клапаны регулированы на медленный проход приблизительно в 14 секунд . Регулирование проводится воздействием на внешний винт под колпачком амортизатора. При открытом клапане (в напряжении), держа неподвижно внешний винт при помощи ключа, аккуратно вращать винт до тех пор, пока не почувствуется сопротивление ядра. С этой позиции каждое вращение по часовой стрелке уменьшит пропускную способность приблизительно на 20% для 1/2”, 12% для 3/4”-1”, 8% для 1.1/4”-1.1/2”-2”.
При проведении обеих регулировок их проведение осуществляется в указанном порядке. Не рекомендуется проведение регулирований быстрого прохождения ниже 1 мм и регулирований пропускной способности ниже 40% пропускной способности соединительных трубопроводов.
Регулирование времени открытия
Винт сбоку амортизатора. Стандартное время - 12-14 секунд, действительное почти для всех приложений. Получается при помощи 2 оборотов для 1/2”-3/4”-1” и одного с половиной оборота для 1.1/4”-1.1/2”-2” против часовой стрелки, начиная с полностью закрытого винта.
Начиная с этой позиции при вращении на 1/4 оборота по часовой стрелке увеличивает время приблизительно на 2-3 секунды и при каждом обороте на 1/4 против часовой стрелки уменьшает его на столько же. Рекомендуется избегать форсирований конечного выключателя и регулирований, превышающих 25 секунд, которые могут вызвать терболетности в фазе запуска.

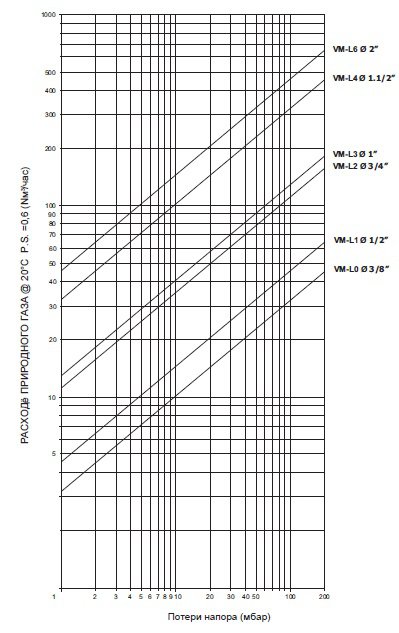

Диаграмма расхода
Габаритные размеры
Электроклапан медленного открытия и быстрого закрытия серии VM-L
Электроклапан медленного открытия и быстрого закрытия VM-L (E1111 rev. 03 - 19/11/2012) (англ.)
