Горелки серии EMB-SIK - горелки типа “сопло mix”; где поддерживающее горение вещество и горючее смешиваются в головке сгорания, избегая таким образом опасные возвращения пламени. Поток поддерживающего горение воздуха вместе с головкой из карбида кремния производят пламя, позволяющее высокое проникновение тепла во внутрь камеры сгорания.

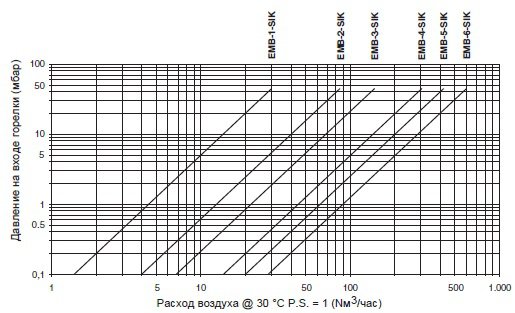

Горелки EMB-SIK создают максимальную мощность в стехиометрическом соотношении при 45 мбар давления воздуха, где необходимо можно работать при избытке воздуха, равного 400%. Горелки EMB-SIK применяются в камерах с волокнистой, настройка облегчается наличием вилок для давления, позволяющих определить соответствующую пропускную способность газа и воздуха (см. ниже представленные диаграммы).
Горелки серии EMB-SIK обеспечены специальным фиксирующим железным фланцем, не рекомендуется монтаж с повернутым кверху пламенем, так как феномен конденсата создает проблемы зажигания и обнаружения на электродах. В проделанном в стене проеме для горелки необходимо предусмотреть наличие вокруг нее свободного пространства, которое должно быть заполнено матом из фиброкерамики, это позволяет компенсировать возможные расширения используемых материалов при исполнении каменных кладок.
Для подсоединения трубопроводов воздуха и газа к горелке рекомендуется применение гибких штуцеров, применение которых обязательно при работе горелки на предварительно нагретом воздухе; расширения механической структуры будут таким образом компенсированы. Входы для газа и воздуха могут свободно вращаться на 90° и они обеспечены фланцами Pyronics с резьбой или для сварки (см. таблицу размеров).
Характеристики высокоскоростных горелок серии EMB-SIK
- Корпус смесителя (*): чугун G25
- Коллектор: чугун G25
- Труба управления пламенем: карбид кремния
- Головка сгорания: AISI303
- Фиксирующий фланец: железо
- Работа при уже нагретом воздухе до: 500°С
- Мощность: от 30 до 600 кВт
- Низкое давление воздуха/газа в горелке: 45 мбар
- Работа с разными типами газа: СНд/Сжиженный/Пропан/и т.д
- Большой избыток воздуха: выше 400%
- Отличная стабильность пламени при: избытке газа и воздуха, стехиометрическом горении
- Высокая пропускная способность
- Легкозаменяемые электроды
- Отдельные входы воздуха и газа, смешивание в сопле, отсутствие возврата пламени
- Компактная горелка с уменьшенным весом и размерами состоит из: микрометрического регулятора газа, электродов зажигания и обнаружения пламени, глазка, калибрированных вкладышей и вилок для измерения давления для измерения пропускной способности поддерживающего горение воздуха и горючего газа
Применение горелок серии EMB-SIK
- Печи с обшивкой из волокна
- Туннельные печи
- Керамические печи
- Печи с выдвижным подом
- Обрабатывающие печи
Включение и обнаружение пламени

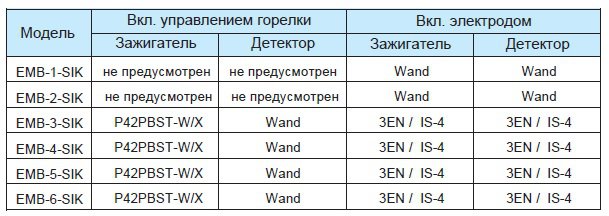

Включение горелки EMB-SIK осуществляется при помощи разряда при высоком напряжении, создаваемым электродом серии EN или WAND, по желанию поставляется система управления горелкой серии P42PBST-W/X (только в указанном в таблице варианте).
Обнаружение пламени осуществляется при помощи специального электрода серии EN или WAND, а также по желанию используется ультрафиолетовый фотоэлемент серии UV-2. Контроль пламени необходим для всех систем, работающих с температурой ниже 750°С.

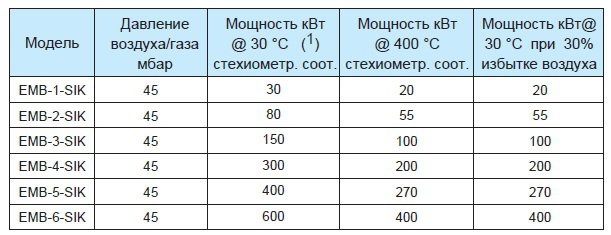

Таблица мощности:

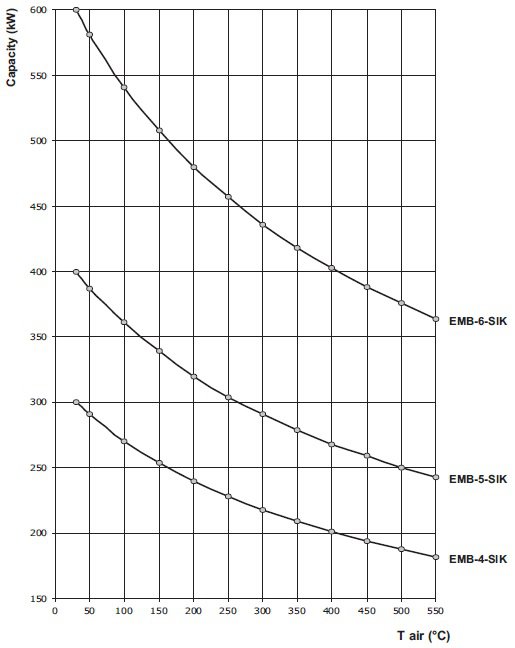

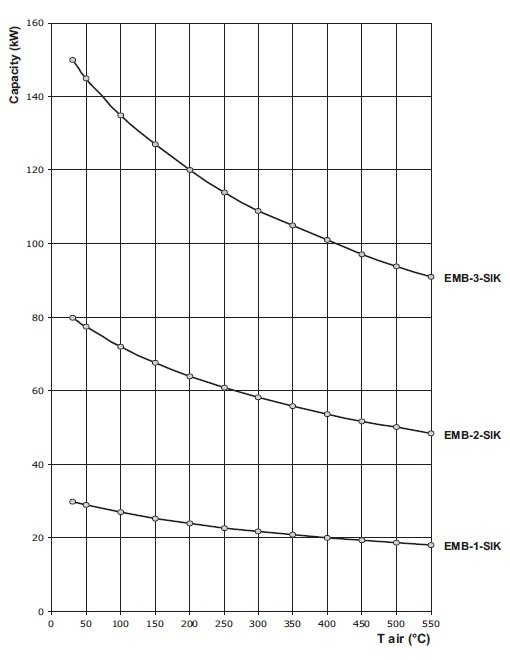

Горелка возможностей VS поблизости температура воздуха:

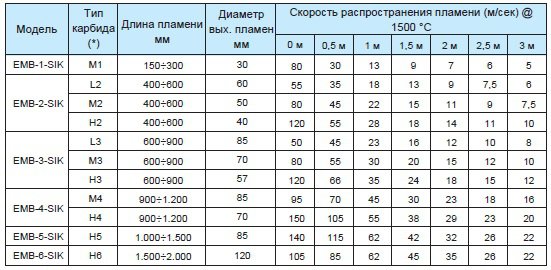

Выбор карбида
Длина пламени - приблизительна и относятся к горелки, работающей на природном газе и на холодном воздухе, находящейся в среде при атмосферном давлении, работающей в стехиометрическом соотношении и при номинальной мощности (см. в таблице Мощности). Расчитанная скорость для короткопламенной горелки.
(*) L: карбид при низкой скорости; М: средняя скорость; Н: высокая скорость. Таблица относится к камере сгорания с нулевым давлением.

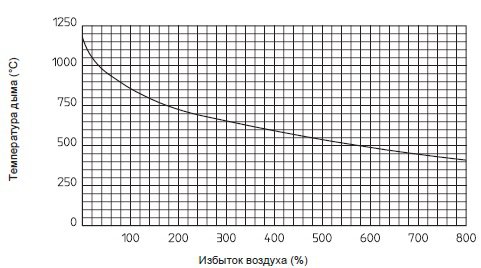

График избытка воздуха и температуры дыма

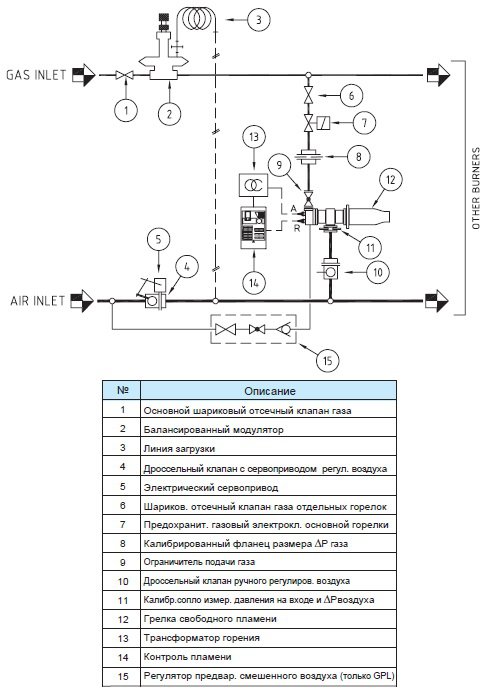

Схема потока

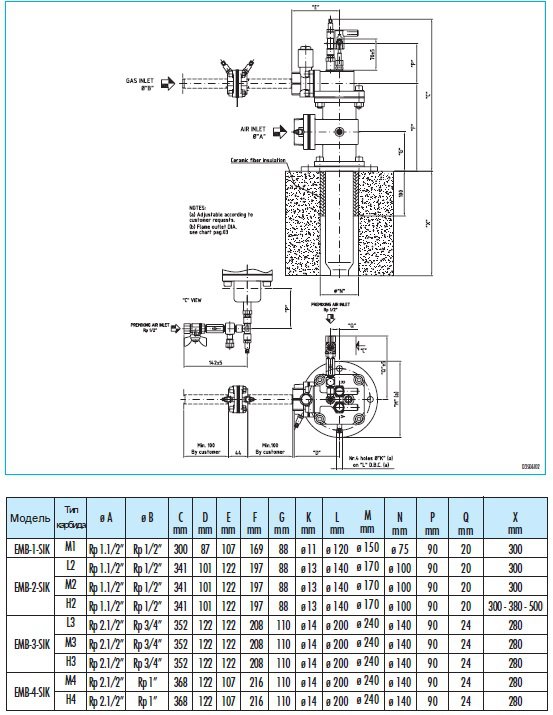

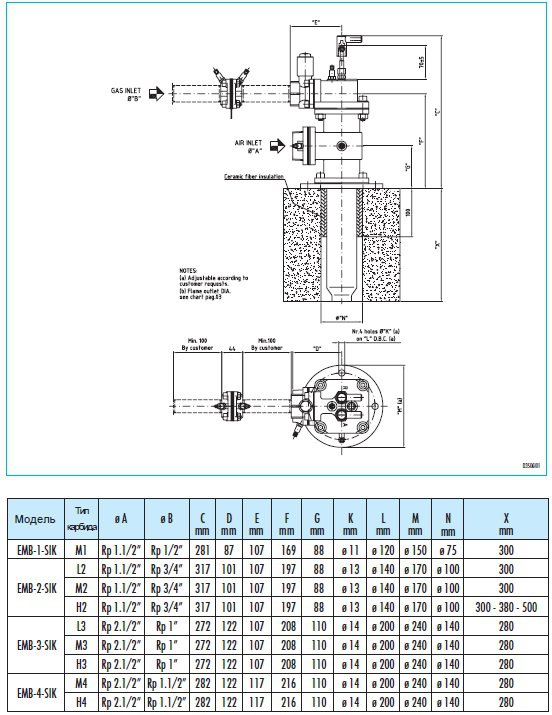

Габаритные размеры EMB-1-SIK/EMB-4-SIK - вариант СН4
Габаритные размеры ЕМВ-1-SIK/EMB-4-SIK - вариант GPL

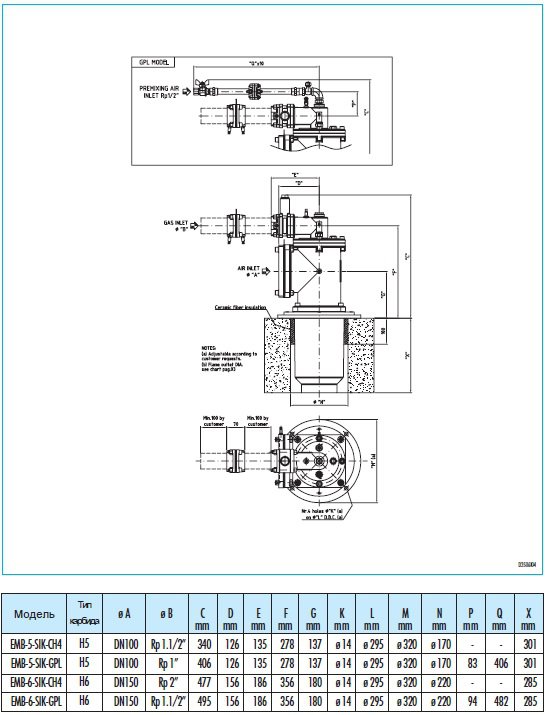

Габаритные размеры EMB-5-SIK/EMB-6-SIK

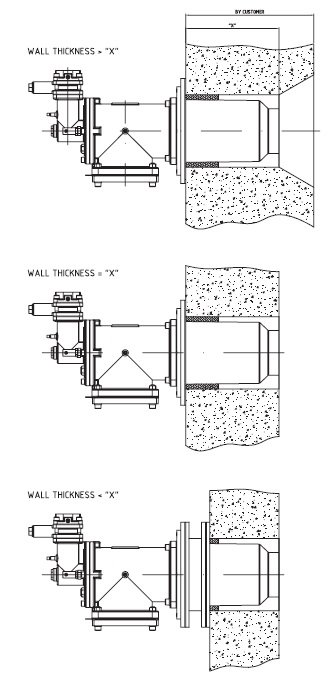

Стенки печи сговора

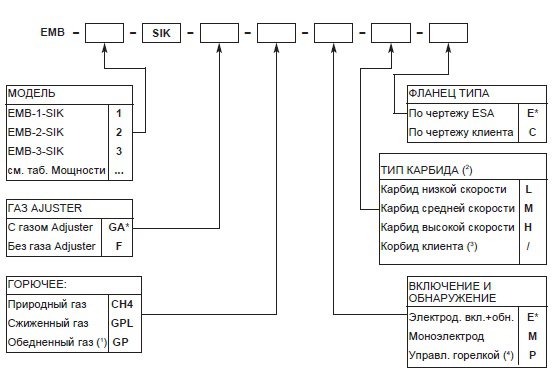

Заводской знак заказа - полная горелка
Высокоскоростные горелки серии EMB-SIK
