Горелка свободного пламени серии RAD-1 применяется в печах для изгиба стекла. Корпус трубчатой горелки выполнен из жаростойкой стали, смеситель монтирован прямо на головке сгорания, снизив таким образом до минимума возможное возвращение пламени.
Трубчатая горелка RAD-1 d должна быть монтирована на стене, сразу же под сводом так, чтобы пламя было бы обращено книзу. Для соединения трубопроводов газа и воздуха к горелке рекомендуется применение шлангов, позволяющих скольжение трубки в место монтажа.
Характеристики горелок серии RAD-1
- Корпус горелки: AISI310
- Корпус смесителя: AISI303
- Газовая труба: AISI304
- Головка сгорания: AISI303
- Отражатель пламени: карбид кремния
- Работа с разными типами газа: СН4/Сжиженный/Пропан/и т.д.
- Мощность: 15 кВт
- Давление газа и воздуха: 75 мбар
- Большая пропускная способность
- Низкое содержание NOx
- Отдельные входы воздуха и газа, смеситель внутри монтирован
прямо на головке сгорания
Применение горелок серии RAD-1
- Печи для стекла
Включение и обнаружение пламени
Включение горелки серии RAD-1 должно происходить при низком пламени, с помощью электрода серии WAND (поставляется вместе с горелкой). Обнаружение пламени происходит с помощью этого
же электрода, рекомендуется выбрать специальный контроль пламени серии ESTRO, а также подходящий трансформатор включения при низком сопротивлении (TAR-10).

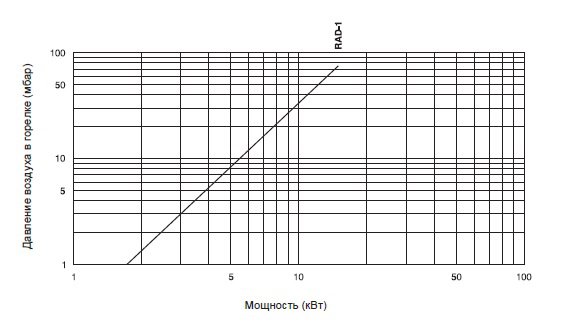

Диаграмма мощности

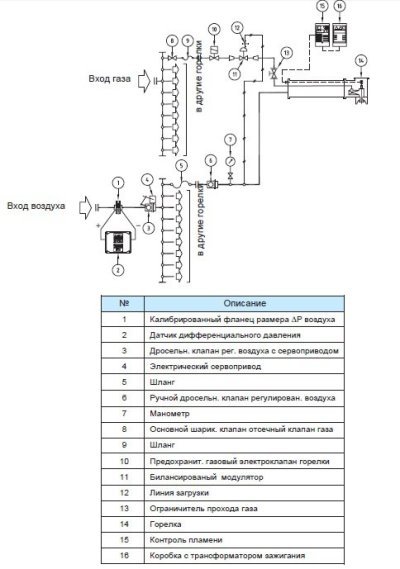

Схема потока

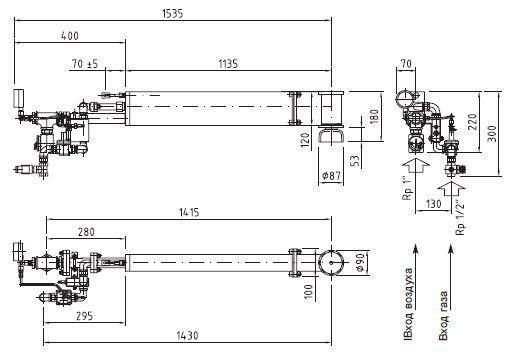

Габаритные размеры
