Рекуперативные горелки высокоскоростные свободнопламенные

Горелки REKO-SIK-FF представляют собой рекуперативные газовые горелки для прямого нагрева. Горелки данной серии используют горелочный дым для предварительного подогрева воздуха на горение.

В зависимости от размера и условий использования REKO-SIK-FF гарантировано демонстрируют сокращение потребления, по сравнению с горелками традиционными.

Рекуперативные газовые горелки REKO-SIK-FF поставляются с специальным фиксирующим устройством для стенок печи. После размещения горелки и фиксирующего устройства вокруг горелки должно остаться свободное пространство, которое в дальнейшем заполняется огнеупорным материалом на подобие керамического волокна.



Характеристики рекуперативных газовых горелок серии REKO-SIK-FF

  • Мощность: от 30 до 240 кВт
  • Функционирование с различными видами газов:
    СН4/СУГ/Пропан/ и т. д.
  • Максимальная температура печи: 1300 °С
  • Давление воздуха на входе в горелку: 70 мбар
  • Давление газа на входе в горелку: 70 мбар
  • Температура воздуха на впуске: окружающей среды
  • Температура предварительно подогретого воздуха: до 750°С
  • Потенциальное отношение: 1:5
  • Скорость пламени: до 140 м/с
  • Низкий выброс NQx и СО
  • Высокоэффективный насос для удаления 100%
    топочных газов выделяемых при горении

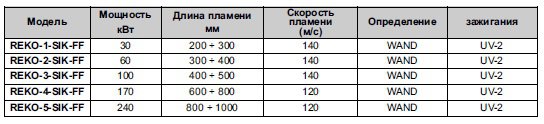

Мощность и параметры длины пламени

Зажигание REKO-SIK-FF происходит от высоковольтного разряда, который создается электродом WAND. Наличие пламени определяется УФ-сканом (не идет в комплекте с горелкой). Установка устройств контроля пламени рекомендуется для всех систем с рабочими температурами ниже 750°С (норма UNI EN746-2).

Результативность горелок

Данные по мощности пламени, его длине и скорости относятся к горелкам на природном газе (8600 ккал/нмЗ), расположенным в горелочной камере печи, при нулевом давлении и уровне моря, которые также могут функционировать при 10% избыточного воздуха.

  • Режим работы МИН/МАКС (ВКЛ/ВЫКЛ)
  • Температура печи 1100°С
  • NOx < 350 мг/нмЗ [02 = 3%]

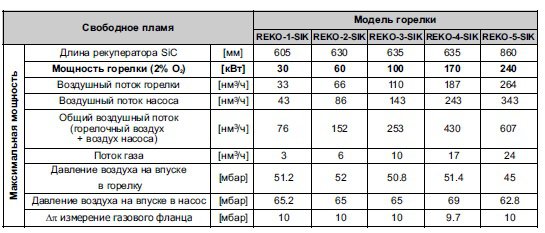

Максимальная мощность

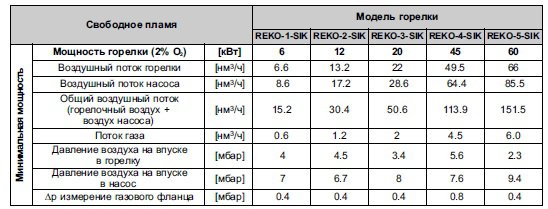

Минимальная мощность

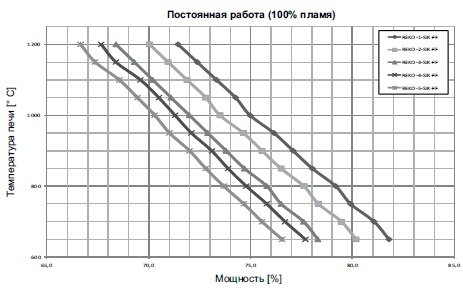

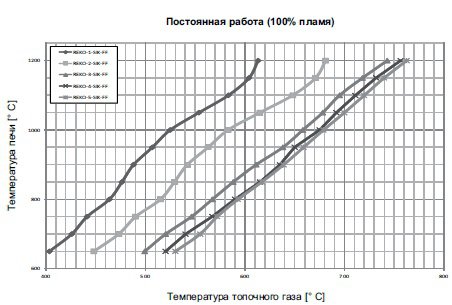

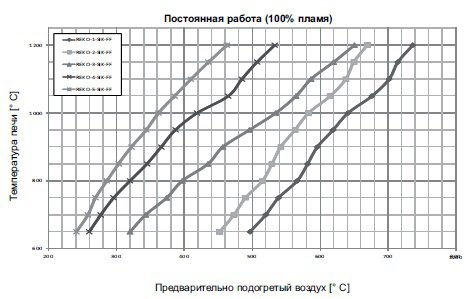

Таблица результативности

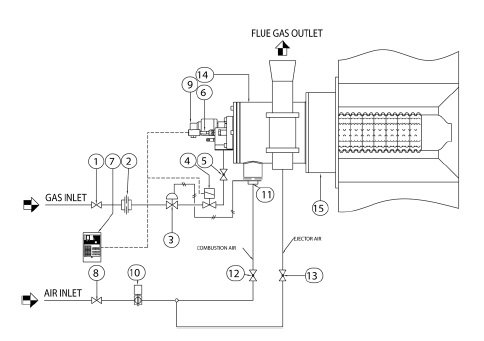

Схема потоков-свободнопламенная горелка

Установка

Перед установкой внимательно следуйте указаниям:

  1. Размещайте горелки REKO вдали от источников тепла и таких продуктов как жидкости, растворители и коррозийные газы.
  2. Убедитесь, что размеры крепления, а также расстояние между топливным трубопроводом и дымоотводом соответствуют данным указанным в главе «Общие размеры».
  3. Соберите крепление на стенке печи (поз. 01), вставляя прокладку из керамического волокна между фланцами (поз. 02). На этом этапе следует убедиться, что внешняя изоляция не изменена или повреждена. После закрепления фиксатора на стенке заполните все возможные трещины, просветы между им и стеной с помощью огнеупорного керамического материала со стороны горелочной камеры.
  4. Вставьте горелку в фиксатор (поз. 03), размещая прокладки из керамического волокна. Убедитесь в правильном расположении воздушного и газового впуска, а также выхлопной трубы. Особенное внимание следует уделить осмотру карбидокремниевой трубы на предмет повреждений и разрывов (поз. 05).
  5. Вставьте эжекторный насос в дымоотводный выход (поз. 06). Рекомендуется использование натуральной тяги открытого кожуха с тем, чтобы избежать избыточного давления топочного газа, которое может привести к неисправной работе горелки или дополнительному стрессу для нее.
  6. Соберите перед установкой воздушный трубопровод и эжекторный насос (поз. 07) с помощью резиновых компенсаторов (поз. 10), которые должны быть закрыты с помощью подходящих обойм.
  7. Соедините входные воздушные и газовые трубы, вставляя по возможности расширительные стыки в AISI.
  8. Подсоедините шланг 0 8мм с соответствующим фитингом к входу для охлаждения фиксирующего устройства УФ детектора. Таким образом будет подаваться воздух для охлаждения сенсора.
  9. Подключите электричество к электроду зажигания и УФ скану, убедившись, что кондукторы не пролегают вблизи источников тепла.
  10. Убедитесь, что корпус горелки и все металлические элементы заземлены надлежащими кондукторами
  11. Соединительный кабель меду трансформатором зажигания и электродом должен быть специально для высокого напряжения и не защищенный. Длина не должна превышать 1 метра, в противном случае трансформатор должен быть расположен вблизи горелки. Высоковольтный кабель должен располагаться вдали от кабелей электропитания и не в металлических трубках. В идеале он должен находиться на открытом воздухе.

Более подробную информацию Вы можете найти в техническом бюллетене по трансформаторам зажигания.

Пуско-наладочные работы и настройки

Действия описанные в данной главе должны выполняться квалифицированными специалистами. Не ознакомление с данным руководством может создать опасные условия.

  1. Убедитесь, что давление горелочного воздуха подающегося на вентилятор и давление топлива находятся в допустимых рамках.
  2. Настройте рабочее давление и давление устройств безопасности горелочного агрегата в не зависимости от того одно ли оно для отдельной горелки, либо одно для всей установки, т.е. давление редуктора, блокирующего клапана, реле.
  3. Симулируйте интервенцию всех устройств безопасности, в том числе по превышению температуры и убедитесь, что топливные блокирующие устройства безопасности работают надлежащим образом.
  4. Поместите воздушный клапан регуляции в максимально открытую позицию и настройте давление воздуха горелки и эжекторного насоса на впуске посредством дроссельной задвижки. Это должно быть произведено со ссылкой на данные главы.
  5. «Результативность горелок» для максимальной мощности стр.04.
  6. Поместите воздушный клапан регуляции в минимально открытую позицию и настройте отверстие для получения (относительно горелки и впуска эжектора) относительного минимального рабочего давления.
  7. Активируйте контролирующие устройства горелки и делайте попытку зажигания до тех пор пока горелка не запустится. В продолжении этого времени воздействуйте на регулирующий газовый клапан, начав с абсолютно закрытой позиции, постепенно открывая его до того момента, как произойдет зажигание горелки.
  8. Откройте полностью воздушный регуляционный клапан и настройте посредством газового регуляционного клапана максимальную мощность горелки, сверяясь с дифференциальным давлением на калиброванной газовой диафрагме
  9. Убедитесь, что при минимальной и максимальной мощности, давление горелки и на впуске в эжекторный насос соответствует значениям, указанным в главе «Результативность горелки» . Эти значения могут разниться в зависимости от того включена горелка или нет.
  10. Если потребуется, включите все горелки на одну мощность и сделайте анализ продуктов горения в камере печи (где возможно) либо для каждой горелки (через выхлопную муфту).
  11. Делайте частые попытки зажигания при минимальной мощности горелки с максимальной амплитудой, чтобы удостовериться в надежности зажигания и стабильности пламени во время настройки.

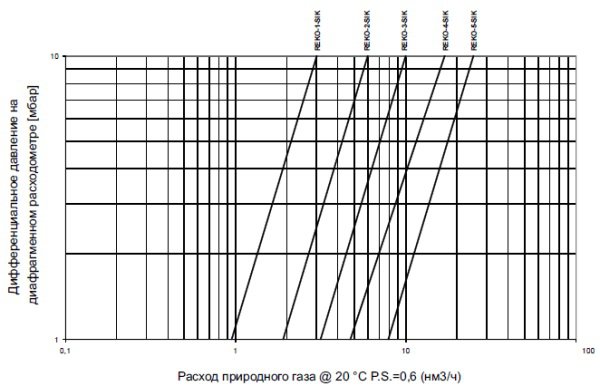

Таблица расхода природного газа REKO-SIK-FF

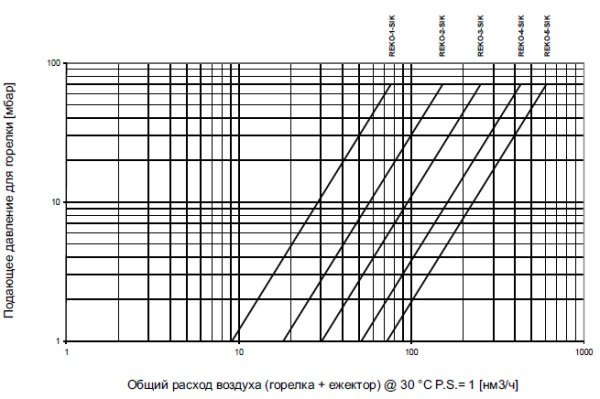

Таблица расхода воздуха REKO-SIK-FF

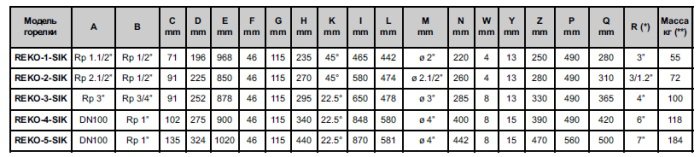

Общие размеры REKO-SIK-FF
