Металлическая горелка серии EMB - это горелки типа “сопло mix”, где вещество, поддерживающее горение и горючее смешиваются в головке сгорания для избежания возврата пламени, кроме этого необычная форма головки позволяет регулирование в стехиометрическом соотношении и избыток воздуха.
Горелка EMB вырабатывает максимальную мощность в стехиометрическом соотношении при 40 мбар давления воздуха, это приводит к использованию вентиляторов низкого напора и низкой цены; ее настройка достаточна проста, благодаря специальным вилкам дифференциального давления, позволяющих измерение пропускной способности газа и воздуха.
Металлическая горелка серии EMB обеспечена специальным железным фиксирующим фланцем. Рекомендуется монтировать с пламенем, повернутым кверху, так как феномен конденсата создает проблемы зажигания и обнаружения на электродах. В проделанном в стене проеме для горелки необходимо предусмотреть наличие вокруг нее свободного пространства, которое должно быть заполнено матом из фиброкерамики, это позволяет компенсировать возможные расширения используемых материалов при исполнении каменных кладок (см. техническое примечание).
Для подсоединения трубопроводов воздуха и газа к горелке рекомендуется применение гибких штуцеров, применение которых обязательно при работе горелки на предварительно нагретом воздухе; расширения механической структуры будут таким образом компенсированы. Входы для газа и воздуха могут свободно вращаться на 90° и они обеспечены фланцами Pyronics с резьбой или для сварки.
Характеристики металлических горелок серии ЕМВ
- Корпус смесителя (*): чугун G25
- Коллектор: чугун G25
- Труба пламегаситель: AISI310
- Головка горения: AISI303
- Фланец для фиксирования: железо
- Работа на предва. нагретым воздухом до: 450°C
- Огнеупорный блок по заказу, предел температуры: 1.750°C
- Мощность: от 30 до 600 кВт
- Низкое давлен воздуха и газа в горелке: 45 мбар
- Работа с разными типами газа:
СH4/Сжиженный/Пропан/и т.д. - Большой избыток воздуха: выше 400%
- Стабильность пламени при: излишнем воздухе,
излишнем газе,стехиометрическом горении - Низкое содержание Nox
- Большая пропускная способность
- Легко заменяемые электроды
- Отдельные входы для воздуха, смешивание в сопле,
отсутствие возврата пламени. - Компактная горелка с уменьшенным весом и размерами состоит из: микрометрического регул. газа, электродов зажигания и обнаружения, глазка, калиброван. вкладыша и вилки давления для измерения пропускной способности поддержив. горение воздуха и горючего газа.
- По заказу поставляется вариант со смесителем из алюминия.
Применение металлических горелок серии ЕМВ
- Нагреватели воздуха и генераторы пара
- Мусоросжигательные печи.
- Сушилки, печи для термической обработки резины,
материала, смолы, ковров, краски, растворителей - Текстильные машины и красильные мастерские (Rameause)
- Печи для растяжения
- Процессы при низкой температуре
- Печи для тепловой обработки резины, ткани, смолы,
ковров, красок, растворителей и т.д.
Включение и обнаружение пламени

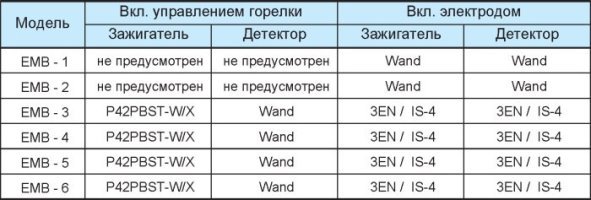

Включение горелки EMB осуществляется при помощи разряда при высоком напряжении, создаваемым электродом, по желанию поставляется система управления горелкой серии P42PBST-W/X (только в указанном в таблице варианте). Обнаружение пламени осуществляется при помощи специального электрода серии EN или WAND, а также по желанию используется ультрафиолетовый фотоэлемент серии UV-2. Контроль пламени необходим для всех систем, работающих с температурой ниже 750°C.

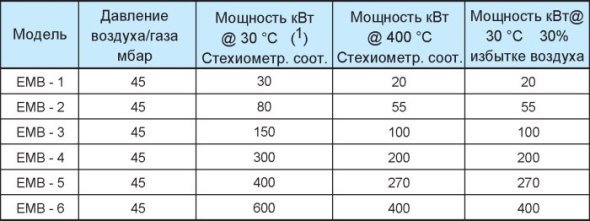

Таблица мощности

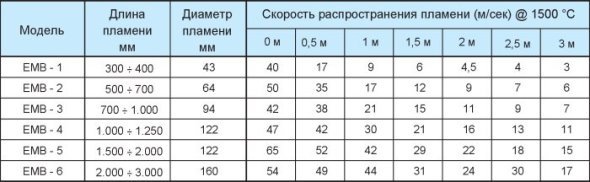

Характеристики пламени
Длина пламени - приблизительна и относится к горелке, работающей на природном газе, находящейся на свободном воздухе, работающей в стехиометрическом соотношении и при номинальной мощности (см. (1) сверху); скорости рассчитаны для горелки с коротким пламенем при максимальной мощности.Таблица относится к камере сгорания с нулевым давлением.

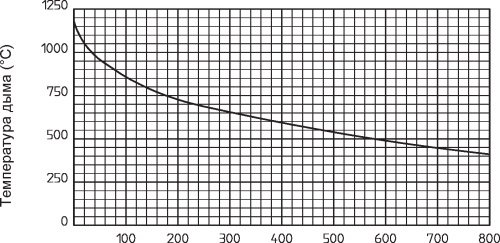

График избытка воздуха и температуры дыма

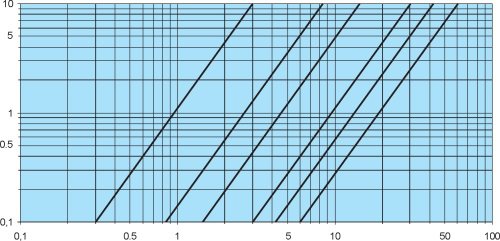

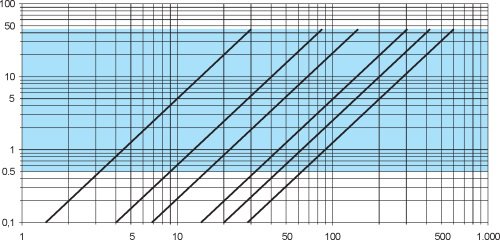

Диаграммы пропускной способности природного газа
Диаграммы пропускной способности воздуха

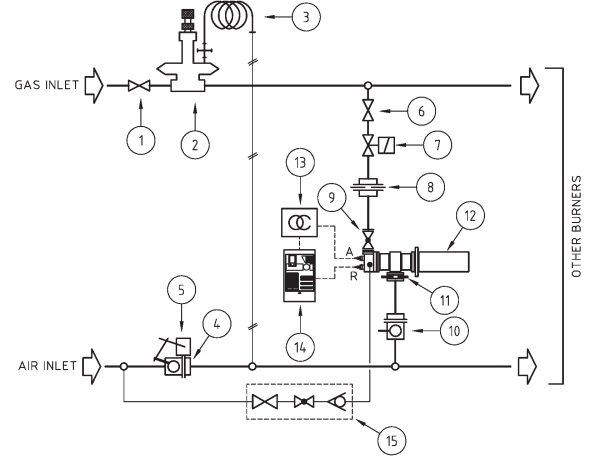

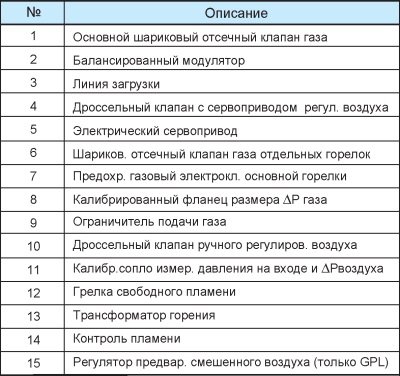

Схема потока

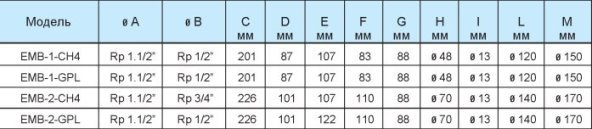

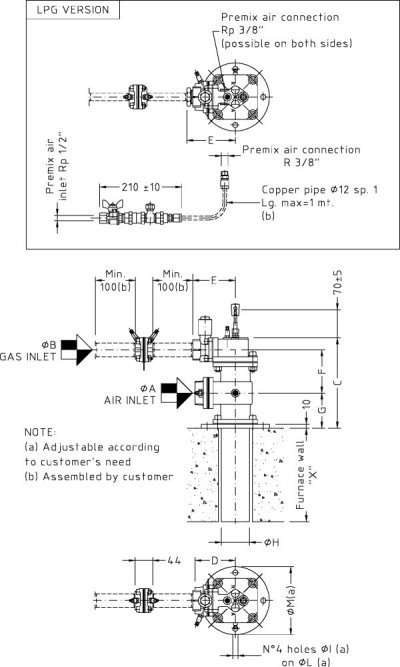

Габаритные размеры (ЕМВ-1/ ЕМВ-2)

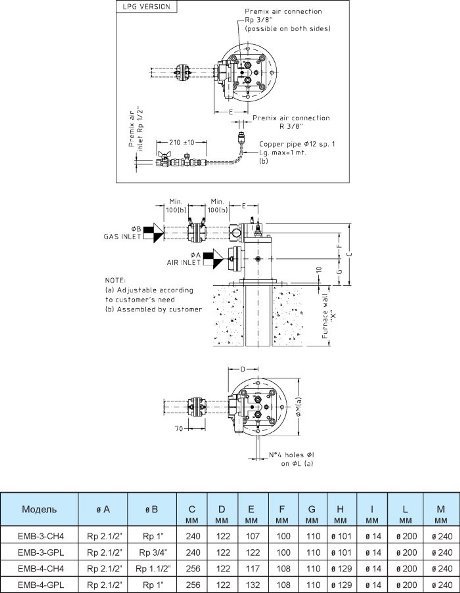

Габаритные размеры (ЕМВ-3/ЕМВ-4)

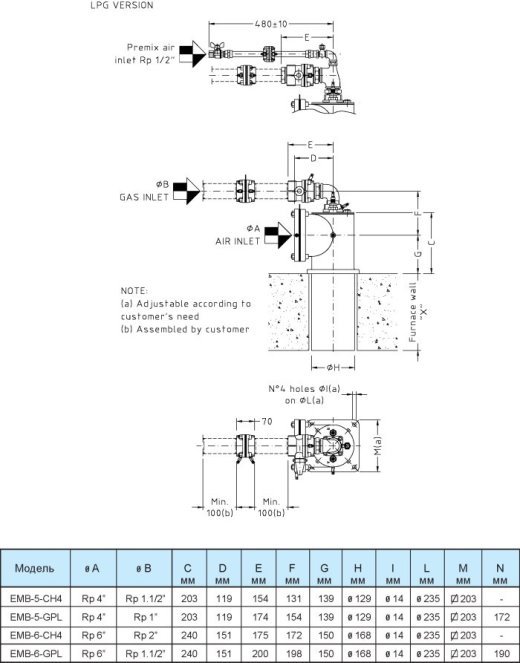

Габаритные размеры (ЕМВ-5/ЕМВ-6)

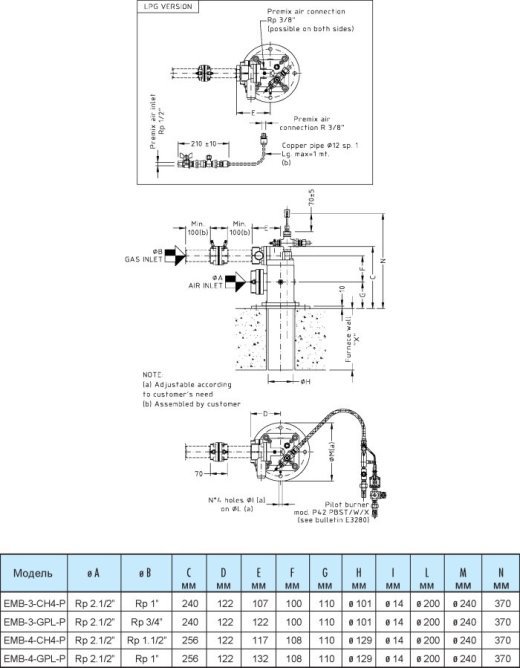

Габаритные размеры (ЕМВ-3-Р/ЕМВ-4-Р)

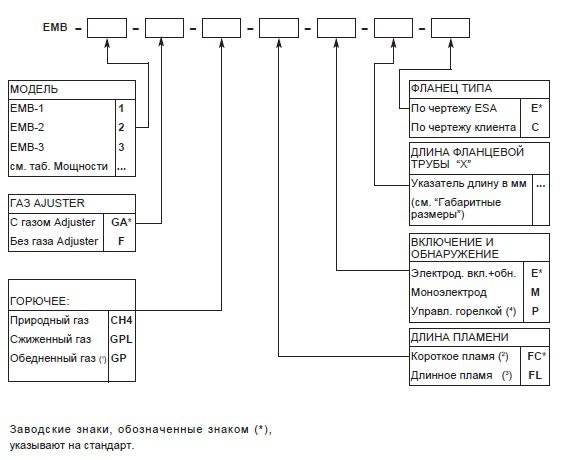

Заводской знак заказа - полная горелка
Примечание:
- Спец. исполнение выполненное на основании характеристик газа.
- Стандартная версия для применения при коротком пламени.
- Вариант при горелки, позиционированной на открытом трубопроводе. Существуют 4 варианта.
- Имеются модели 3, 4, 5 и 6 (см. параграф “Включение и обнаружение”).
