Металлические горелки серии 16МВ

Металлическая горелка серии 16MB - это горелка типа “сопло mix”, со смешиванием в сопле, где вещество поддерживающее горение и горючее смешиваются в головке сгорания для избежания возврата пламени, кроме этого необычная форма головки позволяет регулирование в стехиометрическом соотношении и избыток воздуха.

Горелка 16MB вырабатывает максимальную мощность в стехиометрическом соотношении при 40 мбар давления воздуха, это приводит к использованию вентиляторов низкого напора и низкой цены. Металлическая горелка серии 16MB создана для их применения на текстильных машинах и в красильных мастерских, для этого она поставляется вместе с линией газа и если необходимо, поставляется трубопровод подачи воздуха, для питания одной или пары горелок.

Металлическая горелка серии 16MB, поставляемая вместе с предварительно монтируемой газовой линией, которая должна быть монтирована так, чтобы заслонка была бы в горизонтальной позиции, а также рекомендуется монтировать с пламенем, повернутым кверху, так как ее феномен конденсата создает проблемы зажигания и обнаружения на электродах.

Характеристики металлических горелок серии 16МВ

  • Корпус смесителя: чугун G25
  • Коллектор: чугун G25
  • Труба пламегаситель: AISI310
  • Головка горения: AISI303
  • Огнеупорный блок по заказу,
  • предел температуры: 1.750°C
  • Низкое давлен воздуха и газа
  • в горелке: 40 мбар
  • Работа с разными типами газа:
  • СН4/Сжиженный/Пропан/и т.д.
  • Стабильность пламени при:
    высоком давлении воздуха, высоком
    давлении газа, стехиометрическом горении
  • Низкое содержание Nox
  • Большая пропускная способность
  • Легко заменяемые электроды
  • Отдельные входы для воздуха, смешивание в nozzo-lo, отсутствие возврата пламени.
  • Компактная горелка с уменьшенным весом и размерами состоит из: газового клапана подачи газа, предохранительного электроклапана, балансированного модулятора загрузки, микрометрического регул. газа, электродов зажигания и обнаружения, глазка, фланцевого патрубка, калиброванного вкладыша и вилки давления для измерения пропускной способности поддерживающего горение воздуха.

Применение металлических горелок серии 16MB

  • Нагреватели воздуха
  • Генераторы пара
  • Мусоросжигательные печи
  • Сушилки
  • Печи для термической обработки
    резины, материала, смолы, ковров,
    краски, растворителей и т.д.
  • Текстильные машины и красильные
    мастерские (Rameause)
  • Печи для растяжения

Включение и обнаружение

Включение горелки 16MB осуществляется при помощи разряда, при высоком напряжении, создаваемым электродом серии EN, по желанию поставляется система управления горелкой серии P42PBST-W/X. Обнаружение пламени осуществляется при помощи специального электрода серии EN; по желанию используется ультрафиолетовый фотоэлемент серии UV-2. Контроль пламени необходим для всех систем, работающих с температурой ниже 750°C.

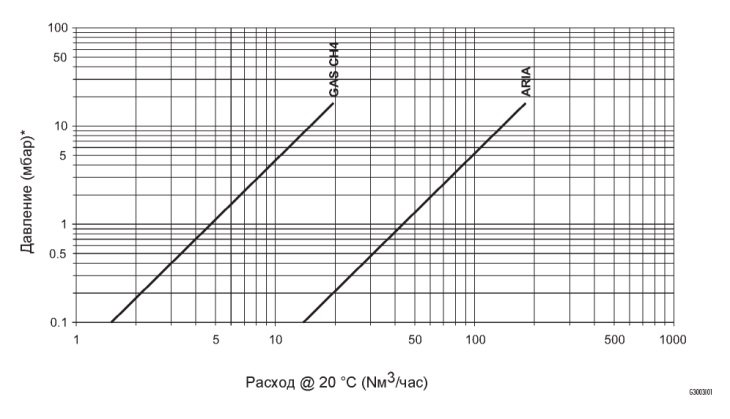

Диаграмма мощности

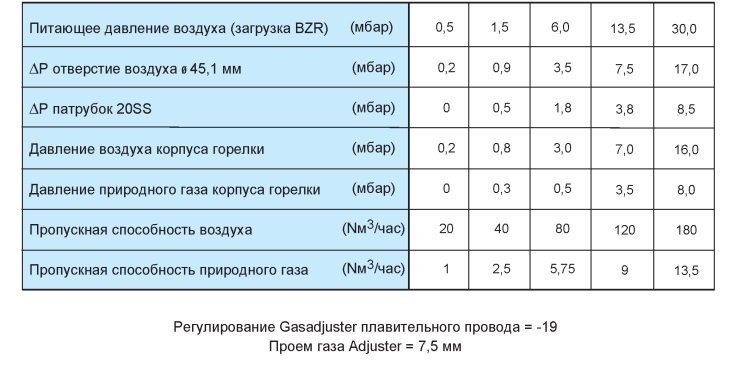

Таблица настройки

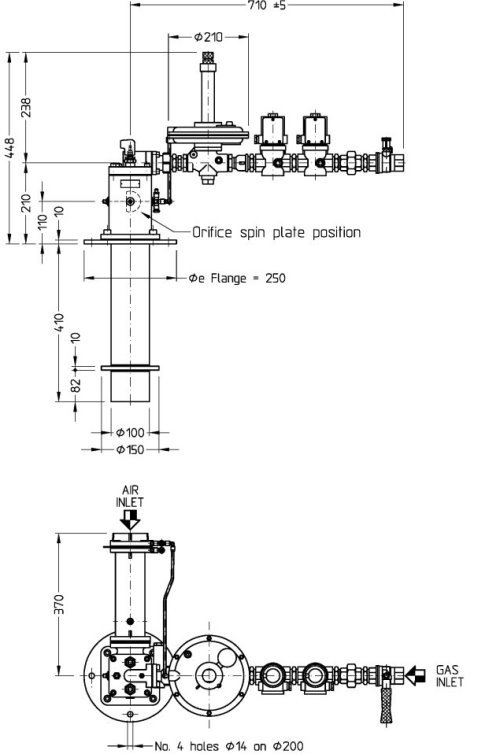

Габаритные размеры
