Серия EMB-SIK-NxT - это горелки с предварительным смешением. Газ и воздух смешиваются только на головке цилиндров с камерами сгорания, таким образом, предотвращается проскок пламени. Это позволяет выполнять регулировки по стехиометрическому соотношению и избытку воздуха. Поток воздуха, также как и особая форма жаровой трубки из карбида кремния, создают устойчивое пламя, позволяя проникновение высокотемпературного тепла в камеру горения.
Максимальные показатели мощности достигаются при давлении воздуха 50 мбар. Горение в две стадии и специальный дизайн выпускного отверстия жаровых трубок обеспечивают низкий показатель выбросов как NOx, так СО.
Горелки серии EMB-SIK-NxT рекомендуются для использования в печах с волокнистой изоляцией. Калибровка упрощается пробками давления, что позволяет узнать правильный расход газа и воздуха.
Горелки EMB-SIK-NxT поставляются вместе с фланцами из углеродистой стали. Сборка с вертикальным пламенем может вызвать конденсацию на электродах и проблемы с возгоранием. Футеровка печи должна строиться так, чтобы оставалось свободное пространство вокруг жаровой трубки из карбида кремния (*).
Это пространство должно быть заполнено изоляционным материалом, что позволит расширение стены (например, керамическим волокном). Подвижные соединения рекомендуются для подвода воздуха и газа к горелке, для обеспечения незначительного движения или смещения трубопровода, и исключительно требуются при применении предварительно подогретого воздуха.
Подводы воздуха и газа - это стандарт Pyronics, сварной или резьбовой фланцевый тип. Их можно поворачивать на 90°.
(*) см. таблицу размеров.
Технические характеристики высокоскоростных горелок EMB-SIK-Nx
- Корпус смесителя (*): Чугун G25
- Корпус впуска газа: Чугун G25
- Жаровые трубы: Карбид кремния
- Головка цилиндров с камерами сгорания: AISI310S
- Заглушка: Fe
- Подогретый воздух: от 200 до 500°С

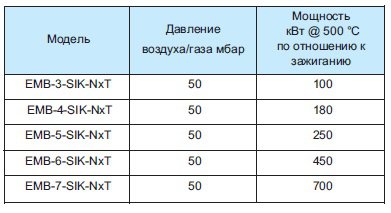

- Диапазон мощности: от 100 до 700 кВт
- Давление воздуха и газа на горелке: 50 мбар
- Подходит для различных видов газа: СН4 - метан/L.P.- Сжиженный Нефтяной Газ/пропан/и т.п.
- Технология NxT
- Диапазон регулирования 1:5
- Легко замещаемые электроды
- Легковесные, малогабаритные, компактные горелки, оснащенные микрометрическим дроссельным клапаном, электродом зажигания и трубкой для пламени, визирным отверстием, калиброванными диафрагменными расходомерами для измерения расхода воздуха и газа
Сферы применения горелок серии EMB-SIK-NxT
- Печи с волокнистой теплоизоляцией
- Печи для обжига керамики
- Печи для термообработки
- Туннельные печи
- Подовые печи

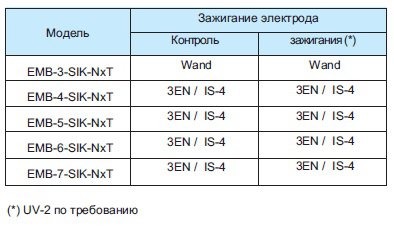

Контроль возгорания и пламени
Горелка зажигается при помощи электрода прямого искрового зажигания (модель EN или WAND). Контроль пламени осуществляется посредством электродов EN или WAND или, по требованию, ультрафиолетового сканера UV-2. Требуется, чтобы системы контроля пламени были на всех горелках при температуре печи ниже 750°С.

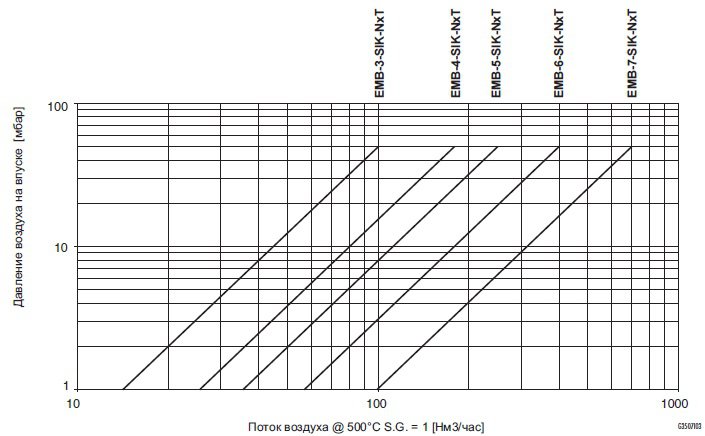

Таблица производительности по воздуху

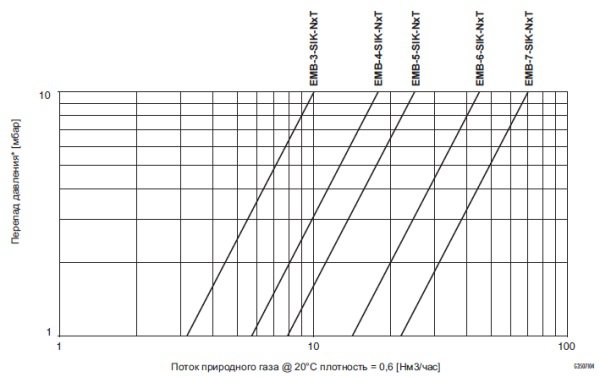

Таблица производительности по природному газу

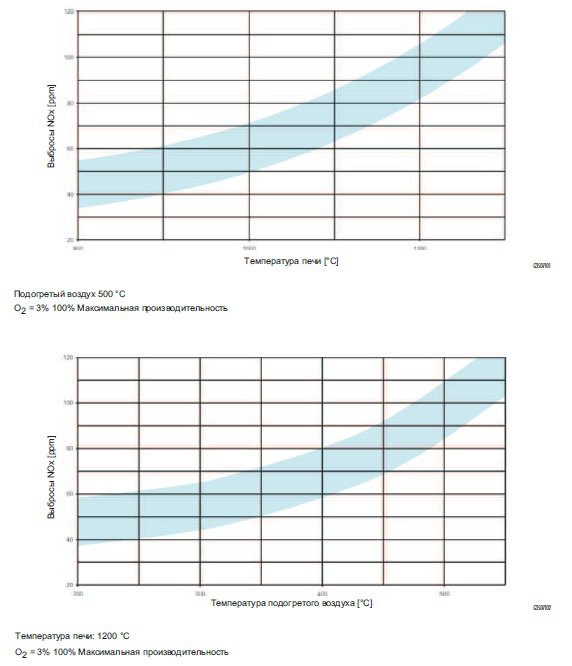

Выбросы

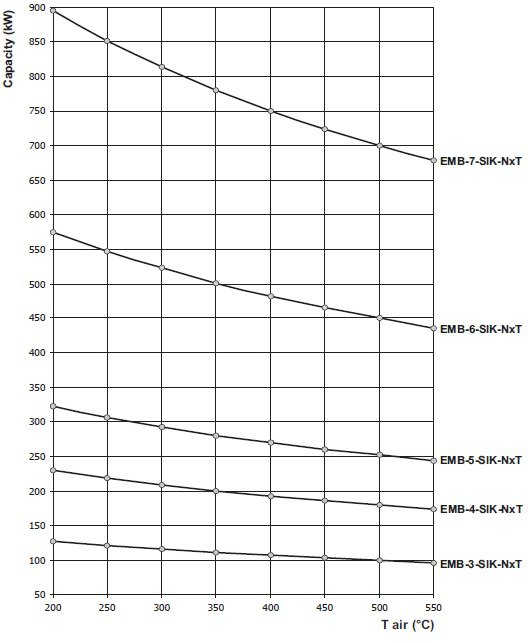

Мощность горелки и температура подогретого воздуха

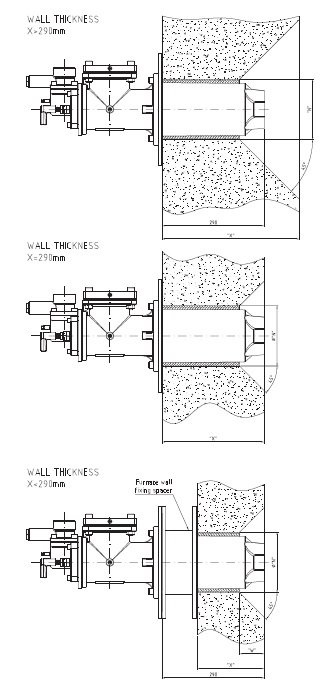

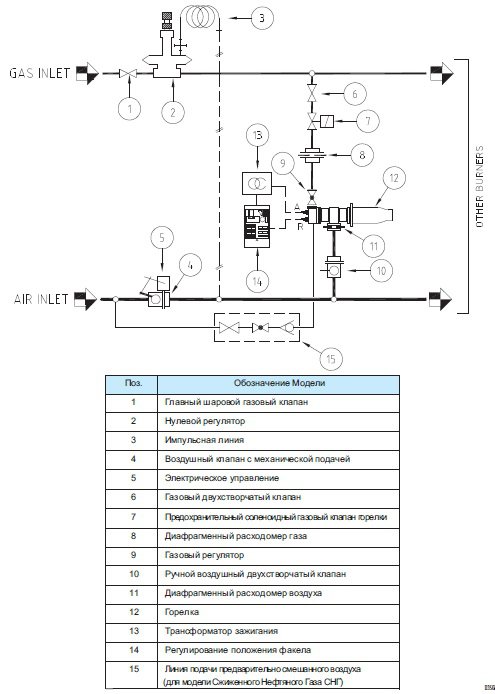

Схема горения

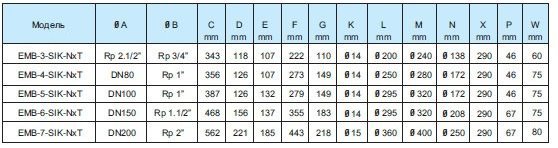

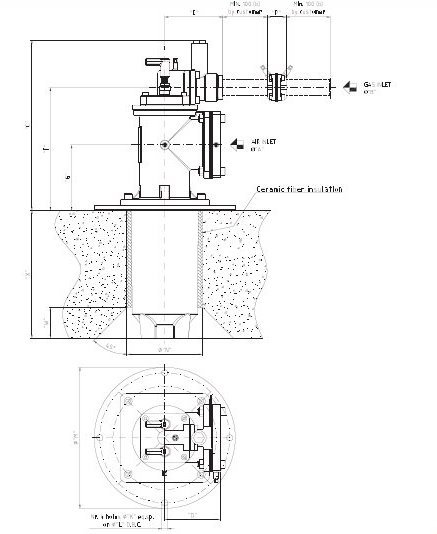

Габаритные размеры EMB-SIK-Nx

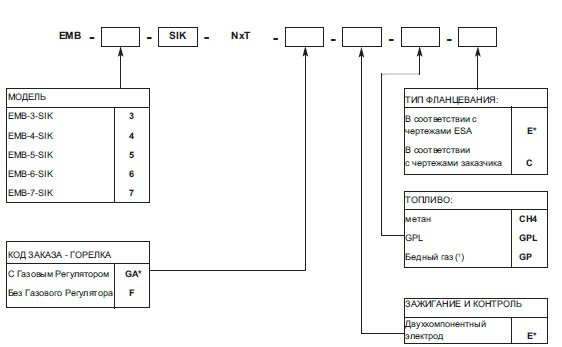

Заводской код заказа - горелка
LOW NOx высокоскоростные горелки из серии EMB-SIK-Nx
