Газовые горелки серии RAD-3, RAD-10, RAD-30 - типа “сопло mix”, это горелки со смешиванием в сопле, где поток поддерживающего горение вещества создает вихрь внутри огнеупорного блока, в результате чего происходит полное смешивание, а значит - сгорание. Форма блока создает объединяясь с вихрем плотность конусной формы, которая передает тепло в виде излучения.
Горелки RAD-3, RAD-10, RAD-30 могут монтироваться в любой позиции, как на своде, так и на стенке. В проделанном в стене проеме для горелки необходимо предусмотреть наличие вокруг нее свободного пространства, которое должно быть заполнено матом из фиброкерамики, впритык к стене, в 20 мм от огнеупорного цемента. Это позволяет компенсировать возможные расширения используемых материалов в исполнении каменных кладок.
Отражатель из карбида кремния модели RAD-3-SIK обычно приостановлен внутри камеры сгорания. Для подсоединения трубопроводов воздуха и газа к горелке рекомендуется применение гибких штуцеров, применение которых обязательно при работе горелки на предварительно нагретом воздухе, расширения механической структуры будут таким образом компенсированы. Входы для газа и воздуха могут свободно вращаться на 90° и они обеспечены фланцами с резьбой или для сварки.
Характеристики газовых горелок серии RAD-3, RAD-10, RAD-30
- Корпус смесителя: чугун G25
- Фиксирующая пластина: чугун G20
- Газовая труба: AISI304
- Головка сгорания: AISI303
- Отражатель пламени (только для RAD-3-SIK):
карбид кремния - Работа при уже нагретом воздухе до: 450°С
(только для RAD-30)Работа с разными типами газа:
СН4/Сжиженный/Пропан/и т.д. - Стандартный огнеупорный блок,
предел температуры: 1.750°С - Мощность: от 30 до 300 кВт
- Отличная стабильность пламени при:
избытке газа и воздуха, стехиометрическом, горении - Низкое содержание NOx
- Отдельные входы воздуха и газа, смешивание в сопле,
отсутствие возврата пламени
Применение конусных излучающих горелок серии RAD-3, RAD-10, RAD-30
- Обжиг лент
- Горячая штамповка
- Печи для стекла
- Нагревательные печи

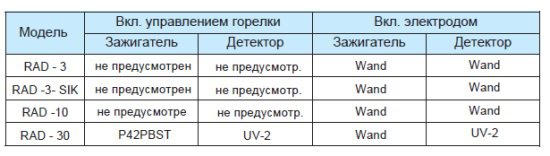

Включение и обнаружение пламени
Включение горелки серии RAD-3, RAD-10 должно происходить при низком пламени, с помощью электрода серии WAND (поставляется вместе с горелкой). Обнаружение пламени происходит с помощью этого же электрода, рекомендуется выбрать специальный контроль пламени серии ESTRO а также подходящий трансформатор включения при низком сопротивлении (TAR-10).
Модель RAD-30 поставляется без какой-либо системы включения/обнаружения, так как предусмотрена для монтажа управления горелке P42PBST (указать при заказе), обнаружение пламени происходит при помощи фотоэлемента UV-2 (заказать отдельно). Контроль пламени обязателен на всех системах, работающих при температурах ниже 750°С.

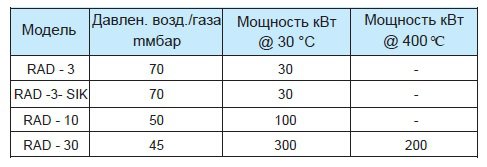

Таблица мощности

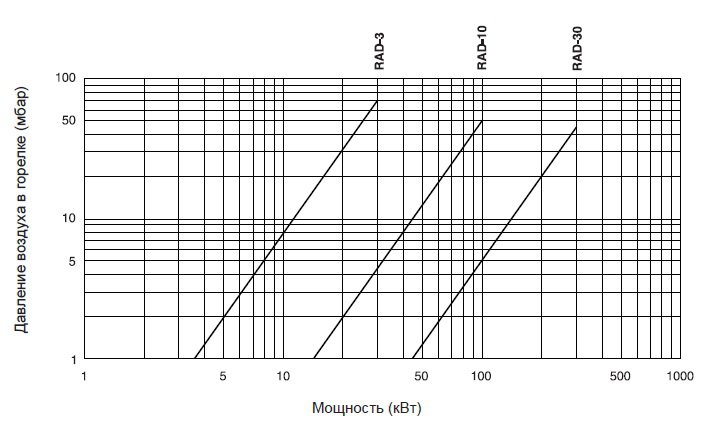

Диаграмма мощности

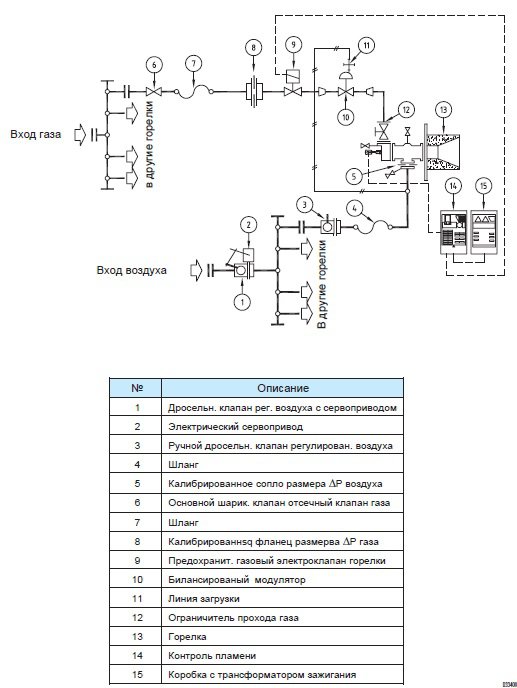

Схема потока RAD-3
Схема потока RAD-10

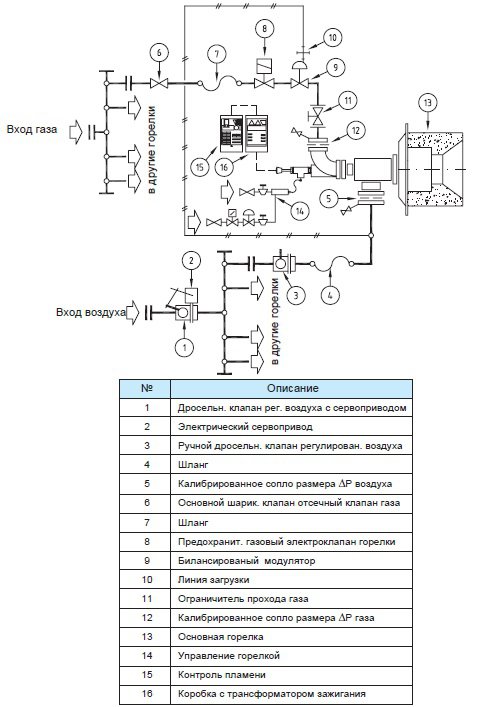

Схема потока RAD-30

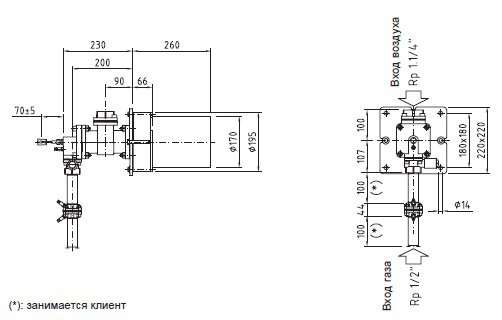

Габаритные размеры RAD-3

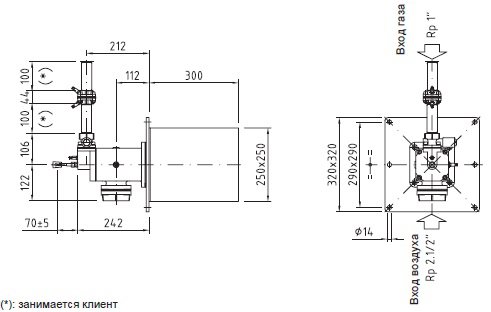

Габаритные размеры RAD-10

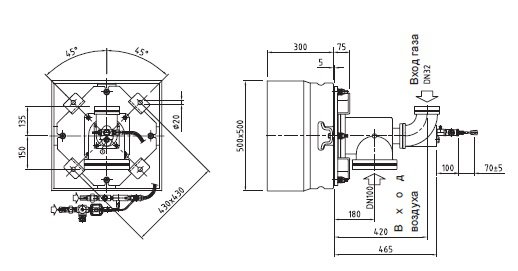

Габаритные размеры RAD-30
