Горелка серии RAD-2 обычно применяется в печах для изгиба стекла. Особая форма головки сгорания и распылителя карбида кремния позволяет содержать продукты сгорания возле головки. Это - основная характеристика для получения хорошего нагревания для излучения. Регулирование мощности не изменяет температуру в камере сгорания, а скорее температуру излучающей поверхности.
Излучающая энергия имеет большое применение в осушительной и обрабатывающей материалы промышленности, связанной с производством бумаги, стекла, стальных или медных лент. Излучающая энергия имеет идеальную длину волны, для большинства из этих процессов от 2 до 6 микрон. Эти излучения более легко по сравнению с другими излучениями проникают в обрабатываемый в материал и прилипают к нему, сравнивая их с материалами, произведенными по традициональной системе конвекции, там где необходима равномерность.
Обычные камеры сгорания свободного пламени обедненные этими излучениями, поэтому в промышленности используются металлические или из специального огнеупорного материала экраны, которые способны испускать излучения необходимой длины при необходимой температуре (760°С 870°С при металлическом отражателе).
В условиях оптимальной температуры, приблизительно 92% излучаемой энергии, входит в необходимый диапазон длины волны. Для того чтобы не прибегать к использованию экранов, была разработана излучающая горелка с карбидом кремния серии RAD-2.
Излучающая горелка RAD-2 должна быть монтирована на стене, сразу же под сводом так, чтобы пламя было бы обращено книзу. Для соединения трубопроводов газа и воздуха к горелке рекомендуется применение шлангов, которые позволяет характерное движение, необходимое для применения этой горелки.
Характеристики излучающих горелок серии RAD-2
- Корпус горелки: AISI310
- Корпус смесителя: AISI303
- Газовая труба: AISI304
- Головка сгорания: AISI303
- Отражатель пламени: карбид кремния
- Работа с разными типами газа:
СН4/Сжиженный/Пропан/и т.д. - Мощность: 25 кВт
- Давление газа и воздуха: 75 мбар
- Большая пропускная способность
- Низкое содержание NOx
- Отдельные входы воздуха и газа,
смешивание в сопле, отсутствие возврата пламени
Применение горелок серии RAD-2
- Печи для стекла

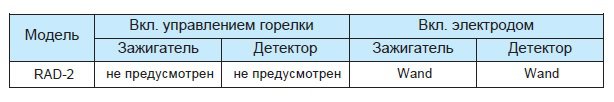

Включение и обнаружение пламени
Включение горелки серии RAD-2 должно происходить при низком пламени с помощью электрода серии WAND (поставляется вместе с горелкой). Обнаружение пламени происходит с помощью этого же электрода. Рекомендуется выбрать специальный контроль пламени серии ESTRO, а также подходящий трансформатор включения при низком сопротивлении (TAR-10).

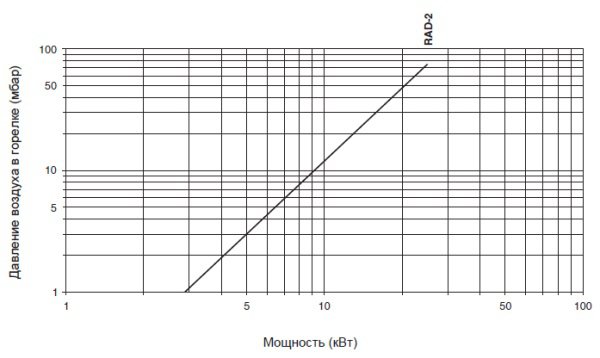

Диаграмма мощности

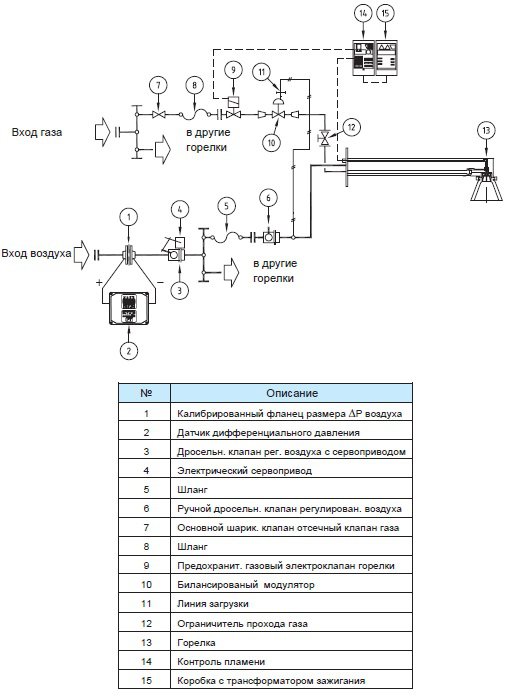

Схема потока

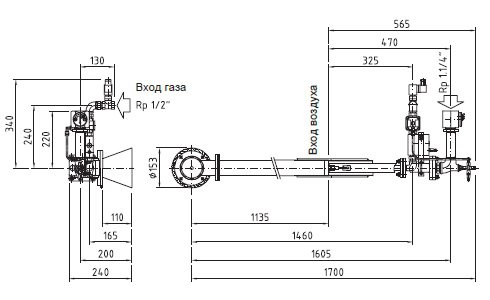

Габаритные размеры
