Горелки с пламенем в виде излучающего конуса серии RAD-65, RAD-120

Газовые горелки RAD-65 и RAD-120 - горелки “nozzle mix”, т.е. со смешиванием в nozzolo. Поток горючего воздуха в газовых горелках данного типа, создает вихрь внутри огнеупорного блока, где происходит полное смешивание, а значит - горение.

Форма блока создает вихрь в виде конуса, температура которого легко контролируется излишним количеством используемого воздуха. При работе с модулированием на основании с стехометрическим горением воздух и газ будут постоянными и пропорциональными, на протяжении всего модулирования, что приводит к максимальной температуре пламени. Регулирование излишков воздуха позволяет получить пламя относительно низкой температуры, поддерживаемое постоянным объемом продуктов сгорания.

Горелки RAD-65 и RAD-120 могут быть монтированы в любой позиции, для монтажа на стенке необходимо использовать специальный опорный фланец серии WMF, для монтажа на своде использовать специальные рым-болты, выступающие из опорного фланца.

Сделанный в стене проем, для помещения огнеупорного блока должен предусматривать наличие свободного пространства вокруг огнеупорного блока, которое должно быть заполнено матом из фиброкерамики; эти меры позволяют компенсировать возможные расширения используемых материалов в исполнении каменных кладок (см. тех. примечание).

Для подсоединения трубопроводов воздуха и газа к горелке рекомендуется применение гибких штуцеров, применение которых обязательно при работе горелки на уже нагретом воздухе; расширения механической структуры будут таким образом компенсированы. Входы для газа и воздуха могут свободно вращаться на 90° и они обеспечены фланцами Pyronics с резьбой или для сварки.

Характеристики газовых горелок RAD-65 и RAD-120

  • Корпус смесителя: чугун G25
  • Фиксирующая пластина WMF: железо
  • Газовая труба: AISI310
  • Работа при уже нагретым воздухом до: 450 °C
  • Работа с разными типами газов: CH4/Сжиженный Пропан/и т.д.
  • Огнеупорный блок, предел температур.: 1.750 °C

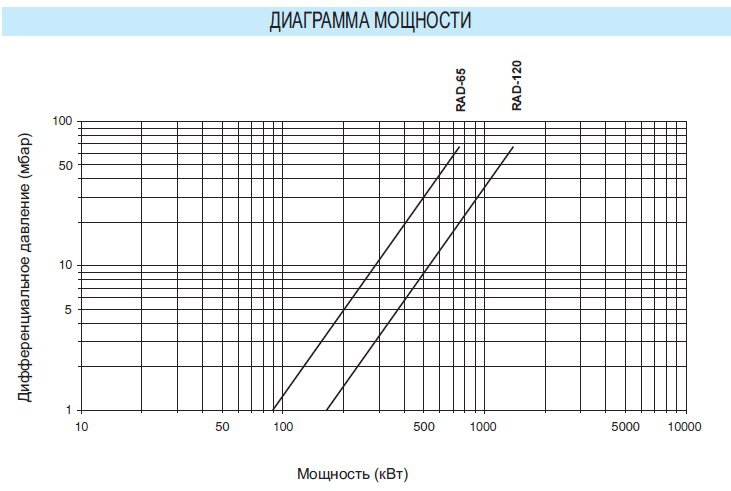

  • Мощность: от 650 до 1.200 кВт
  • Отличная стабильность пламени: при избытке воздуха, избытке газа,стехиометрич. горении
  • Низкое содержание NOx.
  • Поддерживающий фланец огнеупорного блока с резьбовыми отверстиями для позиционирования следующих деталей: управляющей горелки, датчика пожарной сигнализации (электроды или UV), глазка
  • Отдельные подводы для воздуха и газа, смешивание в nozzol, возможность возврата пламени

Сферы применения горелок RAD-65 и RAD-120

  • Печи для отжига ленты
  • Горячая штамповка
  • Плавильные печи для фритта
  • Печь для отжига заготовок
  • Плавильная ванна
  • Плавильная печь алюминия

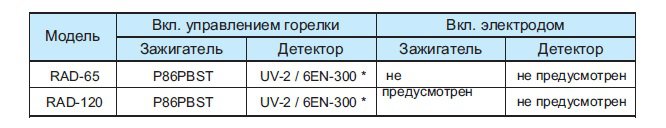

Включение и обнаружение газовых горелок RAD-65 и RAD-120

Включение горелок RAD-65 и RAD-120 должно производится при малом огне, при помощи управления серии P86PBST. Управление горелкой должно быть отключено после включения основной горелки, поэтому обнаружение должно осуществиться, когда фотоэлемент позиционирован против часовой стрелки по отношению к управлению горелкой. Контроль пламени обязателен во всех системах, работающих при температуре ниже 750°C.

(*) В большинстве случаев рекомендуется осуществить обнаружение пламени при помощи фотоэлемента. В особых случаях можно использовать постоянное управление с обнаружением
при помощи электрода.


Примечание:

  1. При работе с модулированием на основании с стехометрическим горением, давление газа на входе в Zerogovernor должно превышать на 10 мбар, значение подаваемого воздуха.
  2. При работе с модулированием при излишке воздуха, давление газа на входе в моторизированный клапан должно соответствовать 10 мбар.

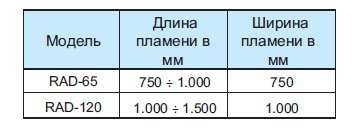

Таблица размеров пламени












Длина пламени - приблизительна и относятся к горелке, работающей на природном газе, находящейся на свободном воздухе, работающей в стехиометрическом и при номинальной мощности.

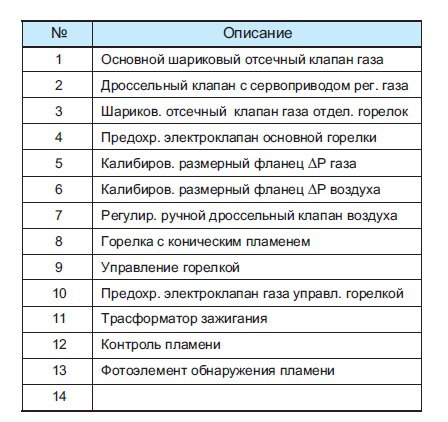

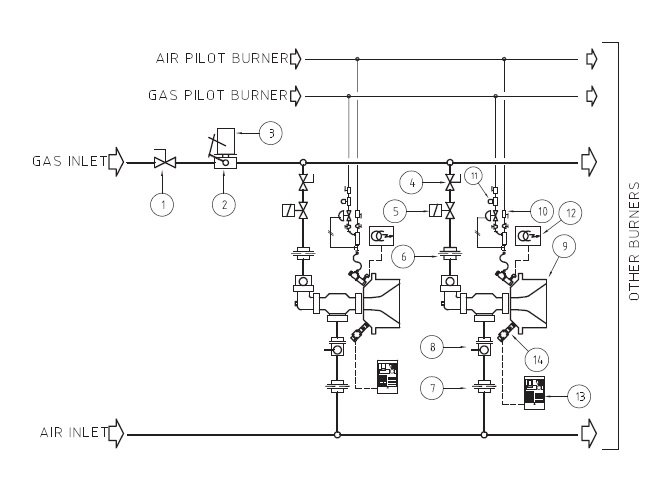

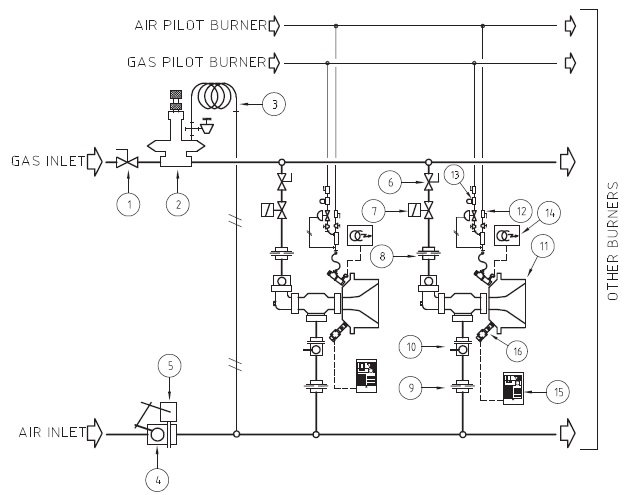

Схема потока (стехиометрическое соотношение)

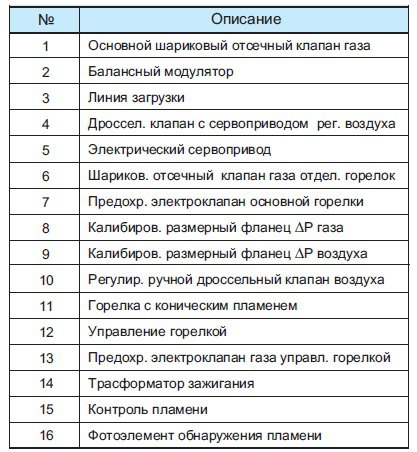

Схема потока (избыток воздуха)

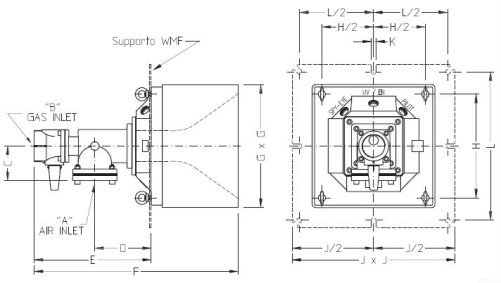

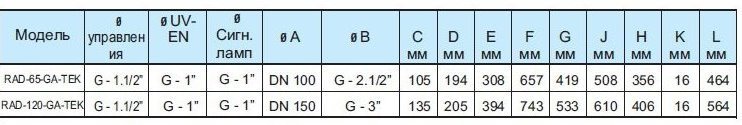

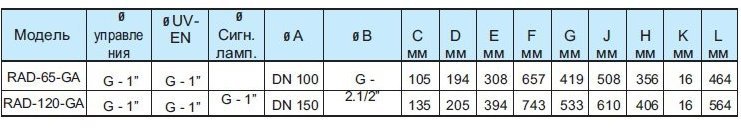

Габаритные размеры RAD-65-GA/RAD-120-GA

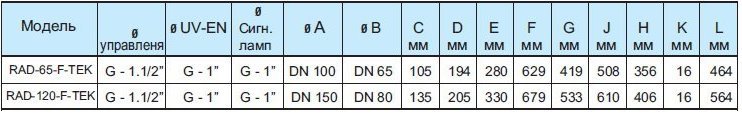

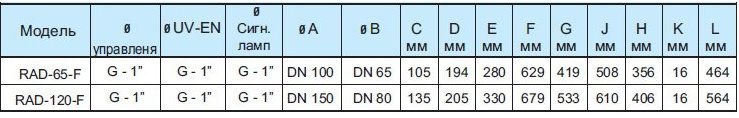

Габаритные размеры RAD-65-F/RAD-120-F

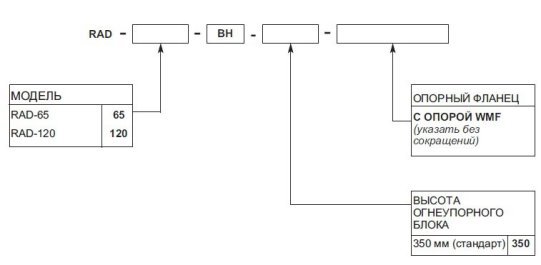

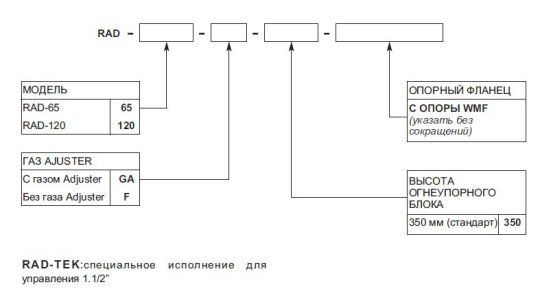

Заводской знак заказа - полная горелка
