Газовые горелки серии RE - типа “сопло mix”, т.е. со смешиванием в сопле, где поток поддерживающего горение воздуха при высокой скорости создает вихрь против часовой стрелки внутри огнеупорного блока, в результате чего газ и смесь производят высококачественное сгорание. Форма блока и центробежная сила, созданная вращательным движением воздуха, создают концентрированное в виде “шара” пламя.
Модулирующим регулированием в стехиометрическом соотношении оба потока воздуха и газа будут постоянными и пропорциональными на протяжении модуляции, что при водит к макс. температуре пламени. Регулирования при избытке воздуха позволяют получить достаточно низкую температуру пламени, поддерживая постоянными объемы продуктов сгорания.
Горелки RE могут монтироваться в любой позиции. Для фиксации на стене необходимо использовать специальный опорный фланец серии WMF, для монтажа на своде -рем-болты, выступающие из опорного фланца. Основание огнеупорного блока должно быть впритык к внутренней стене печи.
Проделанное в стене отверстие для монтажа горелки должно иметь свободное место, приблизительно 12,5 мм, вокруг огнеупорного блока, которое должно быть заполнено матом из фиблокерамики, защищенным огнеупорным цементом (20мм). Это позволяет компенсировать возможные расширения используемых материалов в исполнении каменных кладок.
Для подсоединения трубопроводов воздуха и газа к горелке рекомендуется применение гибких штуцеров, которые обязательны при работе горелки на уже нагретом воздухе, расширения механической структуры будут таким образом компенсированы. Входы для газа/воздуха могут свободно вращаться на 90° и они обеспечены фланцами с резьбой или для сварки.
Характеристики газовых горелок серии RE
Корпус смесителя: чугун G25- Крупноразмерная плита: чугун G25
- Трубопровод газа: AISI304
- Работа при уже нагретом воздухе до: 450°С
- Работа с разными типами газа:
CH4/Сжиженный/Пропан/и т.д - Стандартный огнеупорный блок,
предел температуры: 1.750°С - Мощность: от 16 до 1.500 кВт
- Отличная стабильность пламени при:
избытке газа и воздуха, стехиометрическом горении - Низкое содержание NOx
- Опорный фланец огнеупорного блока с резьбовыми отверстиями для позиционирования оборудования: управления горелкой, обнаружителей пламени (электроды или UV), глазок.
- Отдельные входы воздуха и газа, смешивание в сопле, отсутствие возврата пламени.
Применение горелок с параболическим пламенем серии RE
- Ленточный отжиг
- Горячая штамповка
- Плавленные печи для фритты
- Печи нагревания заготовок
- Плавленные печи
- Алюминеплавкие печи
- Промежуточная печь для алюминия

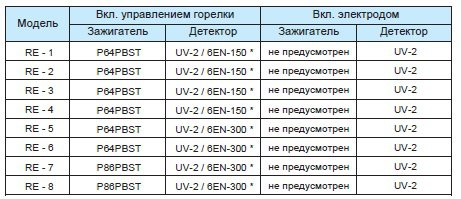

Включение и обнаружение пламени
Включение горелки серии RE должно происходить при низком пламени, с помощью управления PBST или электрода DSE. Управление горелкой должно быть отключено после включения основной горелки, обнаружение пламени происходит при помощи фотоэлемента, повернутого против часовой стрелки по отношению к самому управлению. Контроль пламени обязателен на всех системах, работающих при температурах ниже 750°С.
(*) Примечание: в большинстве случает советуется осуществить обнаружение пламени при помощи фотоэлемента. В особых случаях можно использовать постоянное управление с обнаружением пламени при помощи электрода.

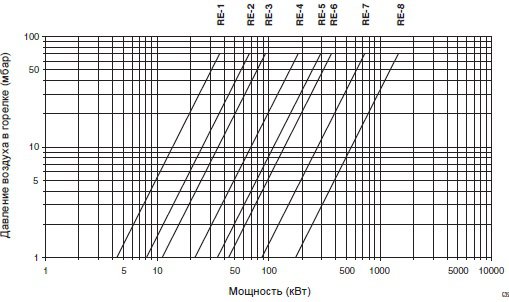

Диаграмма мощности

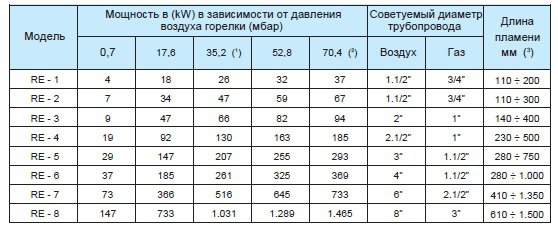

Таблица мощности
Примечание:
- При работе с стехиометрическим соотношением давление на газа возле заслонки должно на 10 мбар превышать значение загрузки воздуха.
- При работе в модуляционном режиме при избытке воздуха давление газа на входе в моторизированный клапан должно соответствовать 10 мбар.
- Размеры пламени - приблизительные и относятся к горелке,работающей на природном газе при стехиометрическом соотношении и на открытом воздухе. Данные, выраженные в диапазоне, нижнее значение которого относится к горелке, работающей при мощности в 35,2 мбар давления воздухе (1) и верхнее - к максимальной мощности (2).

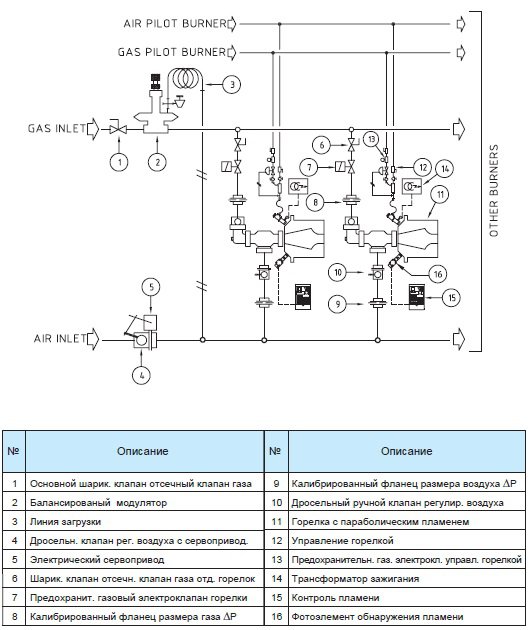

Схема потока (стехиометрическое соотношение)

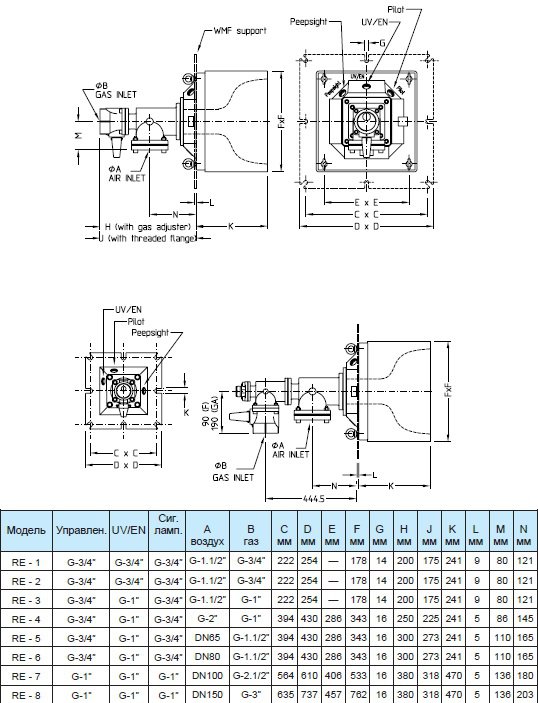

Габаритные размеры

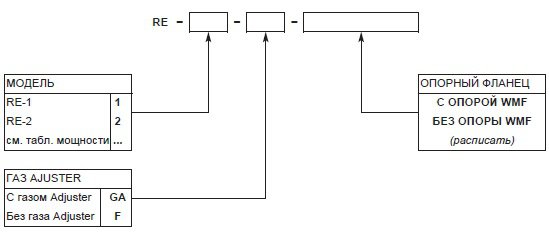

Заводской знак заказа - полная горелка

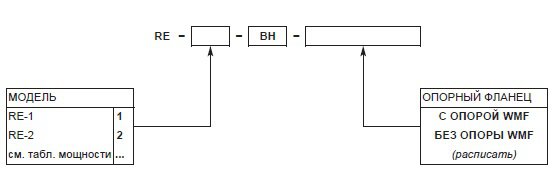

Заводской знак заказа - только огнеупорный блок
Горелки с параболическим пламенем серии RE
