Горелки с избытком воздуха серии XNM

Газовые горелки серии XNM - горелки средней скорости типа “сопло mix”, т.е. со смешиванием в сопле, особые конструкторские характеристики позволяют при условиях стабильного пламени с избытком воздуха - 800%.

Управление системой горелок XNM, при избытке воздуха осуществляется поддерживая постоянным объем горючего газа, при помощи модулирующего клапана, расположенного на трубопроводе горючего и при постоянном соотношении воздуха. Этот тип регулирования позволяет получить температуру продуктов сгорания приблизительно 1.500 °C, при стехиометрическом горении в высоком пламени, в низком пламени температура может опуститься приблизительно до 300 °C.

Этого типа регулирования создают однородную атмосферу, насыщенную кислородом. Стехиометрические регулирования модулирующим клапаном воздуха и заслонки газа позволяют получить нейтральную атмосферу и высокую температуру горючих газов на протяжении модуляции.

Горелки XNM обычно монтируются на стене, а не на своде (в особых случаях необходимо указать это). В проделанном в стене проеме для огнеупорного блока необходимо предусмотреть наличие вокруг него свободного пространства, которое должно быть заполнено матом из фиброкерамики, в 20 мм от огнеупорного цемента. Это позволяет компенсировать возможные расширения используемых материалов при исполнении каменных кладок (техн.прим).

Для подсоединения трубопроводов воздуха и газа к горелке рекомендуется применение гибких штуцеров, которые обязательны при работе горелки на уже нагретом воздухе; расширения механической структуры будут таким образом компенсированы. Входы для газа/воздуха могут свободно вращаться на 90° и они обеспечены фланцами с резьбой или для сварки.

Характеристики газовых горелок серии XNM

  • Корпус смесителя: чугун G25
  • Крупноразмерная плита: чугун G25
  • Трубопровод газа: AISI304
  • Работа при уже нагретом воздухе до: 450°C
  • Работа с разными типами газа:
    CH4/Сжиженный/Пропан/и т.д
  • Стандартный огнеупорный блок,
    предел температуры: 1750°C
  • Мощность: от 16 до 1.700 кВт
  • Избыток воздуха для всех моделей: выше 800%
  • Отличная стабильность пламени при:
    избытке газа и воздуха, стехиометрическом горении
  • Низкое содержание NOx
  • Опорный фланец огнеупорного блока с резьбовыми отверстиями для позиционирования оборудования: управления горелкой, обнаружителей пламени (электроды или UV), глазок.
  • Отдельные входы воздуха и газа,смешивание в сопле, отсутствие возврата пламени.

Применение горелок с избытком воздуха XNM

  • Кузнечный цех
  • Нагревателей воздуха
  • Печи тепловой обработки
  • Мусоросжигательные печи
  • Печи для растягивания
  • Кирпичные печи
  • Нагрев тигелей и ковшей

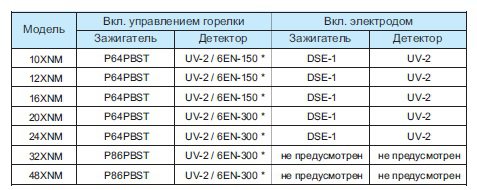

Включение и обнаружение пламени

Включение горелки серии XNM должно происходить при низком пламени, с помощью управления PBST. Управление горелкой должно быть отключено после включения основной горелки; обнаружение пламени происходит при помощи фотоэлемента, повернутого против часовой стрелки по отношению к самому управлению.

Для модели небольшой мощности - прямое включение при помощи электродов DSE. В этом случае обнаружение происходит при помощи фотоэлемента UV-2. Контроль пламени обязателен на всех системах, работающих при температурах ниже 750°C.

(*) Примечание: в большинстве случает советуется осуществить обнаружение пламени при помощи фотоэлемента. В особых случаях можно использовать постоянное управление с обнаружением пламени.

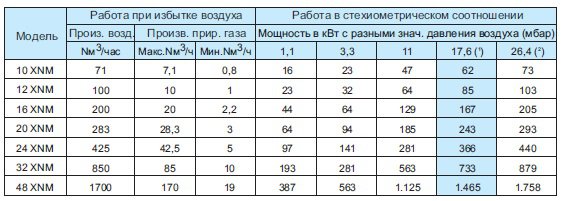

Таблица мощности


Примечание:

1) В выделенной колонне sono представлена номинальная мощность, которая необходима для правильного определения размеров горелок (давление воздуха: 17,6 мбар)
2) Максимальная мощность как при избытке воздуха, так и при стехиометрическом соотношении получается при питании горелки на 25 мбар воздуха и на 10 мбар газа.

Таблица размеров пламени

Размеры пламени - приблизительные и относятся к горелке, работающей на природном газе при стехиометрическом соотношении и на открытом воздухе воздухе.

Данные выражены в диапазоне, нижнее значение которого относится к горелке, работающей при номинальной мощности (1) и высшее - к максимальной мощности (2). Увеличение избытка воздуха (уменьшая пропускную способность газа) приводит к укорачиванию пламени.

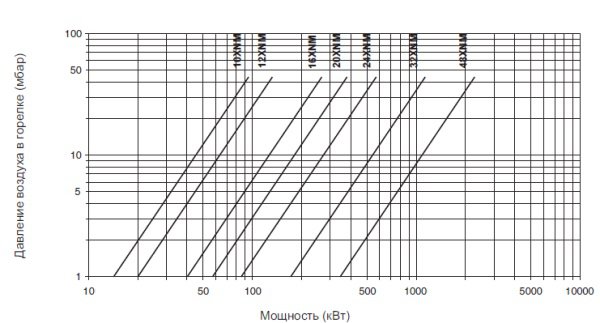

Диаграммы мощности

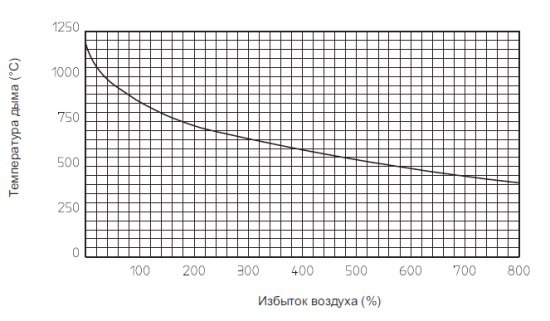

График избытка воздуха и температуры дыма

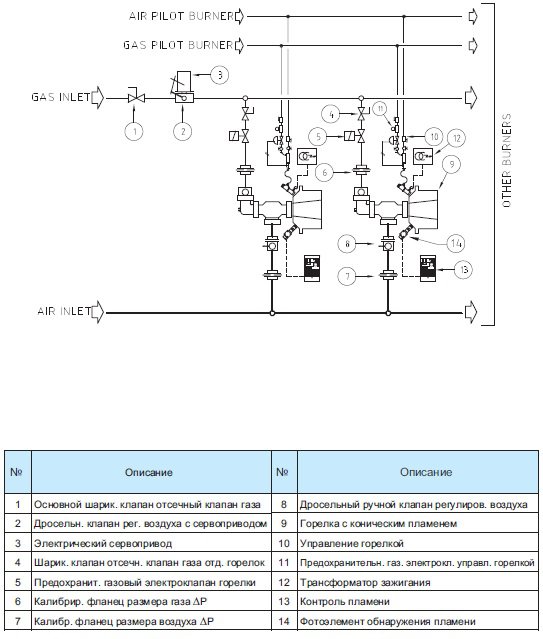

Схема потока (стехиометрическое соотношение)

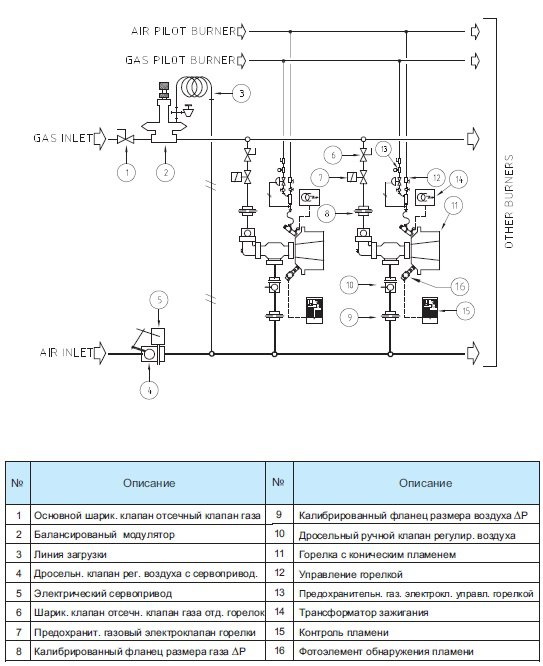

Схема потока (избыток воздуха)

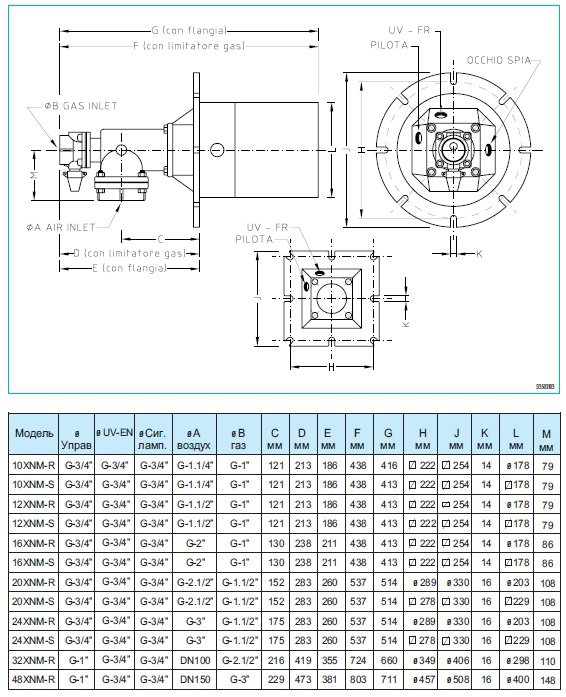

Габаритные размеры

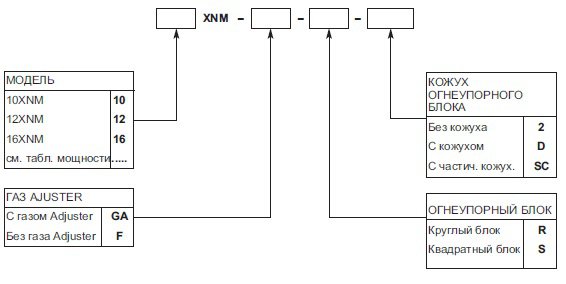

Заводской знак заказа - полная горелка

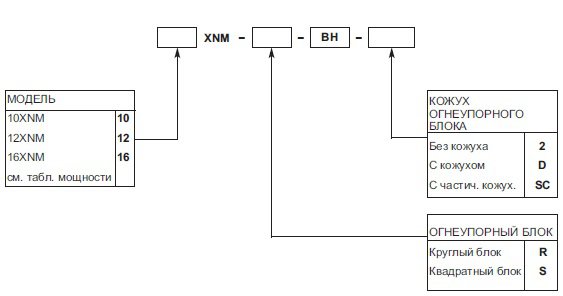

Заводской знак заказа - только огнеупорный блок
