Газовые горелки серии XDF - типа “сопло mix” с вентиляцией и смешиванием в сопле. Топливо и поддерживающее горение вещество смешиваются в точке зажигания, внутри огнеупорного конуса, избегая опасности возвращения пламени.
Характеристики огнеупорного блока позволяют получить высокую стабильность пламени и высокую пропускную способность. Все горелки могут работать при стехиометрическом соотношении топлива и вещества, поддерживающего горение, или при избытке воздуха, поддерживая высокую стабильность пламени.
Горелки XDF обычно монтируются на стене, а не на своде (в особых случаях необходимо указать это). В проделанном в стене проеме для огнеупорного блока необходимо предусмотреть наличие вокруг него свободного пространства, которое должно быть заполнено матом из фиброкерамики защищенным впритык к стене огнеупорным цементом - 20 мм. Это позволяет компенсировать возможные расширения используемых материалов при исполнении каменных кладок (см. техническое примечание).
Для подсоединения трубопроводов воздуха, газа и масла к горелке рекомендуется применение гибких штуцеров, которые обязательны при работе горелки на уже нагретом воздухе. Расширения механической структуры будут таким образом компенсированы. Входы для газа/воздуха могут свободно вращаться на 90° и они обеспечены фланцами Pyronics с резьбой или для сварки.
Характеристики газовых горелок серии XDF
- Корпус смесителя: чугун G25
Крупноразмерная плита: чугун G25- Работа при уже нагретом воздухе до: 450°С
- Рабочая мощность на масле: от 100 до 1.650 кВт
- Рабочая мощность на газе: от 90 до 1.450 кВт
- Давление воздуха/газа в горелке: 70 ÷ 100 мбар
- Работа с разными типами газа:
СН4/Сжиженный/Пропан/и т.д. - Работа с разными типами легких масел с макс. вязкостью: 3°Е
- Пропускная способность при работе на газе: 10 ÷ 1
- Пропускная способность при работе на масле: 6 ÷ 1
- Отличная стабильность пламени при: избытке газа и воздуха,
стехиометрическом горении - Запатентованное распыление
- Низкое содержание Nox
- Отдельные входы воздуха и газа, смешивание в сопле,
отсутствие возврата пламени
Применение горелок с двойным топливом XDF
- Печи для обжига керамики
- Печи для обжига сантехнического оборудования
- Печи кузнечного цеха
- Печи для отжига
- Нагревательные печи
- Плавленные печи
- Сушилки
- Мусоросжигательная печь
- Печи для обработки металлов, смол, полимеров
- Генераторы горячего воздуха

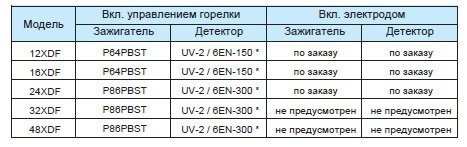

Включение и обнаружение пламени
Включение горелки серии XDF должно происходить при низком пламени, с помощью управления серии PBST. Управление горелкой должно быть отключено после включения основной горелки. Обнаружение пламени происходит при помощи фотоэлемената, повернутого против часовой стрелки по отношению к самому управлению.
По заказу для моделей низкой мощности можно применять прямое включение при помощи электродов WAND или DSE. B этом случае обнаружение происходит при помощи фотоэлемента UV-2. Контроль пламени обязателен на всех системах, работающих при температурах ниже 750°С.
(*) В большинстве случаев рекомендуется провести обнаружение пламени при помощи фотоэлемента. В особых случаях можно использовать постоянное управление с обнаружением пламени электродом.

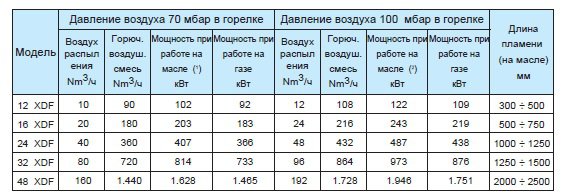

Таблица мощности
Длина пламени - приблизительна и относятся к горелке, работающей на газойле, в стехиометрическом соотношении и на открытом воздухе.
Данные выражены в диапазоне, наименьшее значение которого относится к горелке, работающей при номинальной мощности (1) и наибольшее значение - при максимальной мощности (2). Для работы на газе - горелки серии NM одинаковой мощности (сводка Е3501)

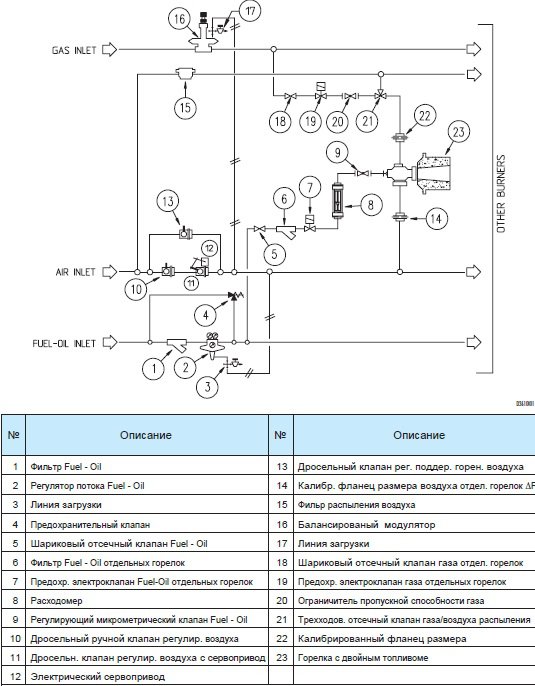

Схема потока

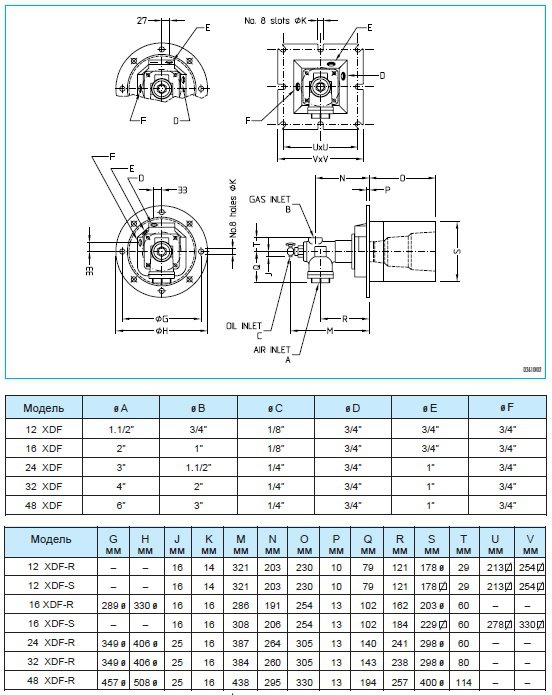

Габаритные размеры

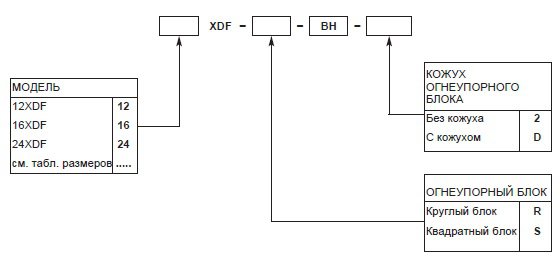

Заводской знак заказа - полная горелка

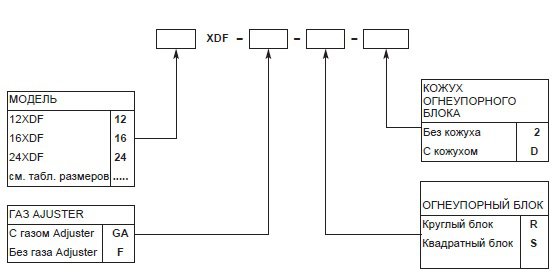

Заводской знак заказа - только огнеупорный блок
Горелки с двойным топливом серии XDF
