Металлические горелки серии EMB-A-SIK - это горелки типа “сопло mix”, где поддерживающее горении вещество и горючее смешиваются в головке сгорания, избегая таким образом опасные возвращения пламени. Поток поддерживающего горение воздуха вместе с головкой из карбида кремния производят пламя, позволяющее высокое проникновение тепла во внутрь камеры сгорания.
Горелки EMB-A-SIK имеют максимальную мощность в стехиометрическом соотношении при 45 мбар давления воздуха и газа, обеспечивая работу при избытке воздуха, равного 800 %. Горелка может быть персонализирована как с конструктивной точки зрения, так и функциональной (тип газа, головка сгорания, обнаружение моноэлектродом и т.д.).
Металлические горелки серии EMB-A-SIK обеспечены специальным фиксирующим железным фланцем, при этом не рекомендуется монтаж с повернутым кверху пламенем, так как феномен конденсата создает проблемы зажигания и обнаружения на электродах.
В проделанном в стене проеме для горелки, необходимо предусмотреть наличие вокруг нее свободного
пространства, которое должно быть заполнено матом из фиброкерамики. Это позволяет компенсировать возможные расширения используемых материалов при исполнении каменных кладок ( см. техническое примечание). Входы для газа и воздуха могут свободно вращаться на 90° и они обеспечены фланцами с резьбой или для сварки.
Характеристики горелок с алюминиевым корпусом серии EMB-A-SIK
- Корпус смесителя: алюминий
- Коллектор: алюминий
- Труба управления пламенем: карбид кремния
- Трубопровод газа: AISI303
- Головка сгорания: AISI303
- Фиксирующий фланец: железо
- Работа при холодном воздухе: 50-60°С
- Мощность: 40кВт/80 кВт
- Низкое давл. воздуха/газа в горелке: 45 мбар
- Работа с разными типами газа:
CH4 /Сжиженный пропан и т.д. - Большой избыток воздуха: выше 800 %
- Отличная стабильность пламени при:
избытке газа и воздуха, стехиометрическом горении - Низкое содержание NOx
- Высокая пропускная способность
- Отдельные входы воздуха и газа,смешивание в сопле,
отсутствие возврата пламени - Компактная горелка с уменьшенным весом и размерами состоит из:
микрометрического регулятора газа, электродов зажигания и обнаружения пламени, глазка, калибрированных вкладышей и вилок для измерения давления для измерения пропускной способности поддерживающего горение воздуха и горючего газа
Применение горелок EMB-A-SIK
- Печи с обшивкой из волокна
- Керамические печи
- Обрабатывающие печи
- Туннельные печи
- Печи с выдвижным подом

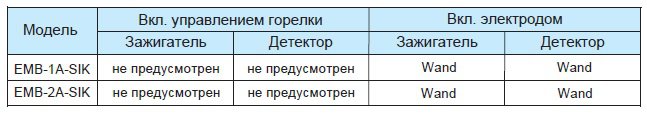

Включение и обнаружение пламени
Включение горелки EMB-A-SIK осуществляется при помощи разряда, при высоком напряжении, создаваемым электродом серии WAND. Обнаружение пламени осуществляется при помощи специального электрода серии WAND, который может быть отделен от включения.
В этом случае рекомендуется выбрать специальный контроль пламени серии ESTRO и подходящий трансформатор зажигания, при низком сопротивлении (TAR-10). Контроль пламени необходим для всех систем, работающих с температурой ниже 750°С.

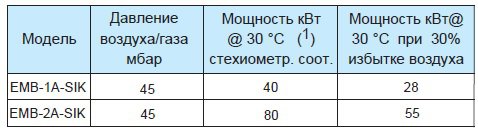

Таблица мощности

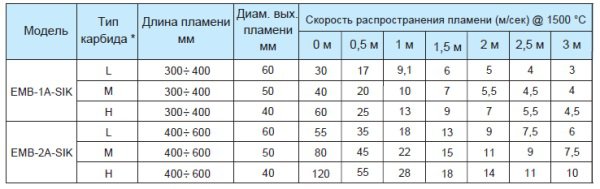

Выбор карбида и кремния
Длина пламени - приблизительна и относится к горелке, работающей на природном газе и на холодном воздухе, находящейся в среде при атмосферном давлении, работающим в стехиометрическом соотношении и при номинальной мощности (таблица Мощности). Расчитанная скорость для короткопламенной горелки.
(*) L: карбид при низкой скорости; М: средняя скорость; Н: высокая скорость. Таблица относится к камере сгорания с нулевым давлением.

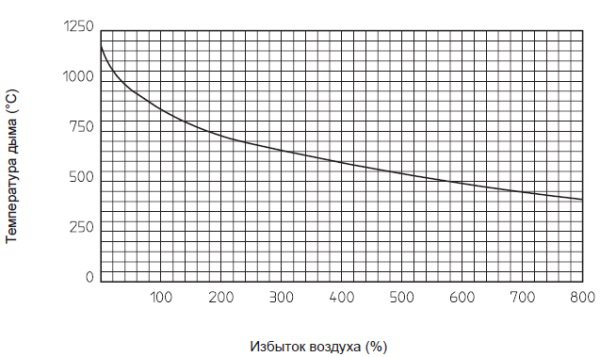

График избытка воздуха и температуры дыма

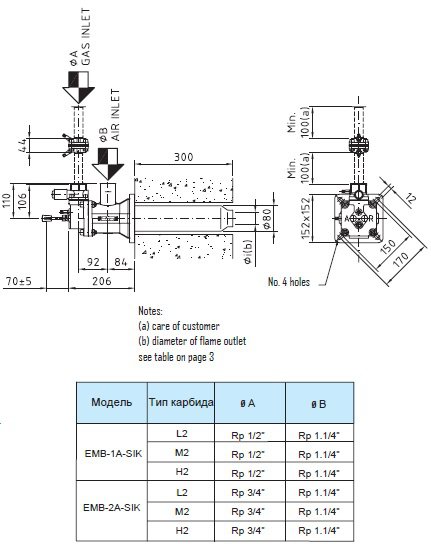

Габаритные размеры - вариант СН4

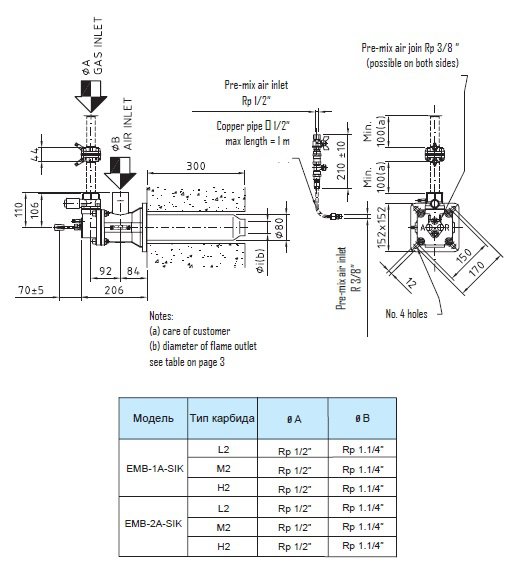

Габаритные размеры - вариант GPL

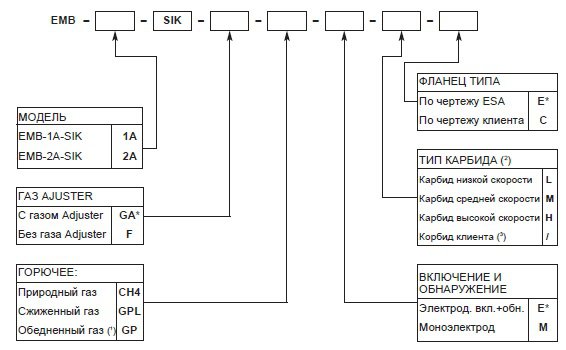

Заводской знак заказа - полная горелка
Горелки с алюминиевым корпусом серии EBM-1A/2A SIK
