Горелки прямого пламени серии Ribbon AB/ABM

Серия Ribbon AB идентифицирует горелки, проектированные для удовлетворения тепловых и индустриальных нужд. Необычная форма пластинчатого блока RLF (Ribbon Linear Flame) гарантирует отличную стабильность пламени, даже в камере сгорания с внутренней циркуляцией.

Схема потока представляет модулирующий контроль горелки при помощи моторизированного дроссельного клапана воздуха и заслонки, расположенной на линии газа. Изменения пропускной способности происходят воздействием на воздушный клапан, смеситель и заслонка поддерживают постоянным и пропорциональным поток газа.

Горелка Ribbon AB может быть монтирована в любой позиции, не рекомендуется только пламя, повернутое книзу. Для фиксирования горелки могут поставляться фланцы вместе с электродом зажигания и глазком для наблюдения за пламенем. Для подсоединения к смесителю газа и воздуха, рекомендуется использование гибких штуцеров. Соединения между горелкой и смесителем должны иметь одинаковый с выходом диаметр, не монтировать на трубопроводе смеси клапаны или какого-либо рода сужения.

Характеристики горелок прямого пламени серии Ribbon AB/ABM

  • Корпус горелки (стандарт): железо
  • Корпус горелки (по заказу): AISI321/AISI316
  • Опорный фланец: алюминий, чугун
  • Давление смеси: 0,5ч-2,5 мбар
  • Работа с разными типами газа:
    СНд/Сжиженный/Пропан/и т.д
  • Электроды быстрой замены
  • Возможность индивидуализировать горелку по необходимости
  • Соотношение пропускной способности: 1/3

Применение горелок Ribbon AB/ABM

  • Нагреватели воздуха
  • Пищевые печи
  • Машины для стерилизации ампул
  • Машины для промышленной упаковки
  • Машины для пайкосварки

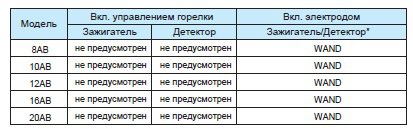

Включение и обнаружение

Включение горелки Ribbon AB осуществляется при помощи разряда при высоком напряжении, создаваемым электродом. Обнаружение осуществляется при помощи отдельного специального электрода или моноэлектродом.

Обнаружение пламени миноэлектродом предполагает использование специальных контролей пламени микропроцессором (ESA ESTRO), соединенные с трансформатором низкого сопротивления серии TAR-10.

Таблицы мощности


1. Максимальная мощность (кВт), произведенная 400-1600 мм пластинчатого блока, относящаяся к температуре приблизительно 20°С.

2. Длина пламени - приблизительна и относится к горелки, работающей на природном газе, расположенной на открытом воздуха, работающей в стехиометрической отношении и при номинальной мощности.

3. АВМ Максимальная мощность 30 кВт.

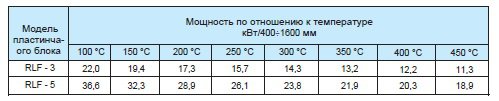

В таблице представлены мощности относящиеся к разным рабочим температурам.
