Излучающие панели серии Shell-Tec разработаны с учётом особой формы, которая позволяет получить нагрев инфракрасным излучением или нагрев прямым пламенем, в зависимости от температуры поверхности панели и давления питающей смеси.
Горелки Shell-Tec сделаны из специального металлического волокна из тугоплавкой стали, созданного фирмой Shell, средняя проницаемость волокна - 22 х 10'® мм, с очень высоким тепловым сопротивлением. Горелка строится по заказу, можно заказать небольшого или большого размера поверхности в зависимости от специфических потребностей.
Горелка серии Shell-Tec может быть монтирована в любой позиции, для подсоединения к смесителю газа и воздуха можно использовать гибкие штуцеры. Потеря давления в падающем смесь в горелку трубопроводе должна поддерживаться ниже значения 2,5 мбар.
Характеристики горелок инфракрасного излучения серии Shell-Tec
- Корпус горелки: железо
- Металлическ. волокно: сплав тугоплавкой стали
- Макс. рабочая температура металлич. волокна: 1.150°С
- Низкое давление воздух/газ в горелке: 40 мбар
- Относительная мощность с излучающим пламенем: 300 кВт/м2
- Относительная мощность с традиционным пламенем: 500 кВт/м2
- Работа с разными типами газа: СНд/Сжиженный/Пропан/и т.д
- Смеситель, адаптирующийся к необходимой мощности
- Большая пропускная способность
- Большой избыток воздуха
- Высокое КПД
Применение горелок Shell-Tec
- Обработка и сушка бумаги
- Обработка стекла, резины, смол
- Нагревание заготовок
- Пищевые печи
Включение и обнаружение
Включение горелки SHELL-TEC осуществляется при помощи электрода серии Wand, нет необходимости в применении линии, обогащающей горючим в фазе включения, так как распространение пламени гарантируется структурой сети, обнаружение же пламени осуществляется электродом серии Wand.
График температуры
Примечание: представленные в таблице значения получены при работающем вентиляторе.

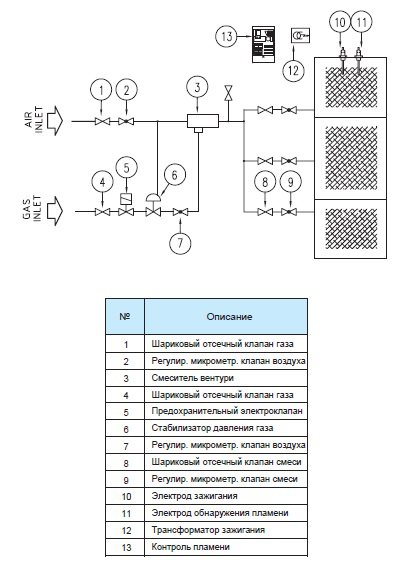

Схема потока
Горелки инфракрасного излучения серии Shell-Tec
