Большое применение излучающей энергии в осушительной и обрабатывающей материалы промышленности таких, как бумаги, стекла, стальных или медных лент, кроме этого, излучающая энергия имеет идеальную длину волны, для большинства из этих процессов, от 2 до 6 микрон. Эти излучения проникают и прилипают более легко по сравнению с другими излучениями в обрабатываемый в материал, сравнивая их с материалами, произведенными по традициональной системе конвекции, там где необходима равномерность.
Обычные камеры сгорания свободного пламени обедненные этими излучениями, поэтому в промышленности используются металлические или из специального огнеупорного материала экраны, которые способны испускать излучения необходимой длины при необходимой температуре (760°С÷870°С при металлическом отражателе); в условиях оптимальной температуры, приблизительно 92% излучаемой энергии, входит в необходимый диапазон длины волны. Металлические материалы и отражатели высокого качества позволили создание излучающих панелей наивысшего качества. Применение газообразных горючих и все большее использование природного газа в промышленности привело к снижению в применении электроэнергии.
Газовые горелки и аналогичные устройства, известные на данный момент не соответствуют необходимым характеристикам эмиссии излучающей энергии, и на самом деле они имеют низкую производительность и кроме того они состоят из металлических решеток, которые со временем могут скручиваться, или из пористых материалов, которые имеют тенденцию к разрушению.
Другой дефект газовых горелок - возвращение пламени, когда температура смеси достигает уровня перед самозажиганием, а также наблюдается разность температур нагреваемой поверхности, которая приводит к неравномерности эмиссии излучающей энергии, поэтому была придумана газовая горелка со специальным оборудованием.
Горелка серии BR-70 разработана специально для того, чтобы излучать тепловую энергию в виде инфракрасного излучения, не прибегая к использованию традиционных горелок. Горелка инфракрасного излучения серии BR-70 имеет высокое КПД и ее мощность достигает приблизительно 5 кВт.
Имея систему смешивания сразу после корпуса горелки, возвращения пламени не наблюдаются, необычная внутренняя структура придает смеси вихревое движение рециркуляции и гарантирует равномерность, и излучение.
Горелка BR-70 может быть монтирована в любой позиции, его фланцевая структура облегчает монтаж панелей. По заказу поставляется полностью предварительно собранная батарея с фланцами входа воздуха и газа, а также с опорами для монтажа.
Характеристики горелок серии BR-70
- Корпус горелки: AISI304
- Излучающий колпак: инконель
- Смеситель: латунь
- Низкое давлен воздуха и газа в горелке: 40 мбар
- Мощность отдельной излучающ. панели: 5 кВт
- Работа с разными типами газа: CH4/Сжиженный/Пропан/и т.д.
- Большой избыток воздуха
- Большая пропускная способность
- Модулирующая горелка, проектированная для монтажа в группе
- Высокое К.П.Д.
- Компактная горелка с уменьшенным весом и размерами состоит из:
микрометрического регулятора газа,
электродов зажигания и обнаружения или
управление моноэлектродом.
Применение горелок инфракрасного излучения BR-70
- Обработка и сушка бумаги
- Обработка металлов (медь, сталь)
- Обработка стекла, резины, смол
Включение и обнаружение
Включение горелки BR-70 производится с помощью управления P42PBST-W/X, при постоянной работе и обнаружение осуществляется на этом же пламени управления. Смежность отдельных модулей гарантирует зажигание и распространение пламени нескольких монтированных вместе горелок.
Рекомендуется предусмотреть линию, обогащающую горючим, которая будет введена в действие только в фазе зажигания для облегчения распределения пламени. По заказу поставляется горелка прямого зажигания с обнаружением при помощи электродома, фотоэлементом и и оптического пирометра.

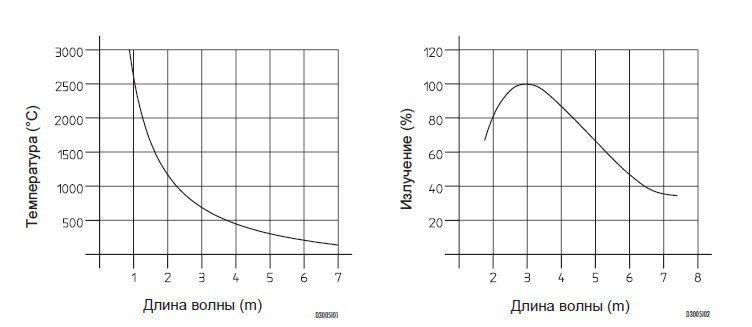

Графики температуры излучения

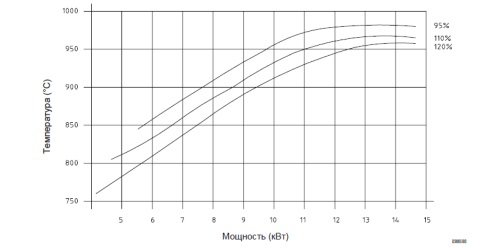

График тепловой производительности в зависимости от температуры рефлектора и излишка воздуха в смеси

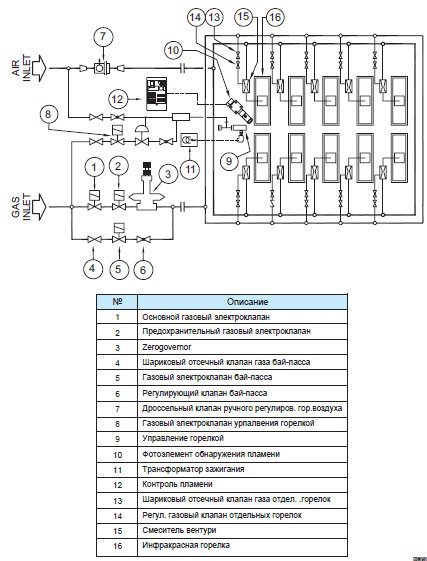

Схема потока

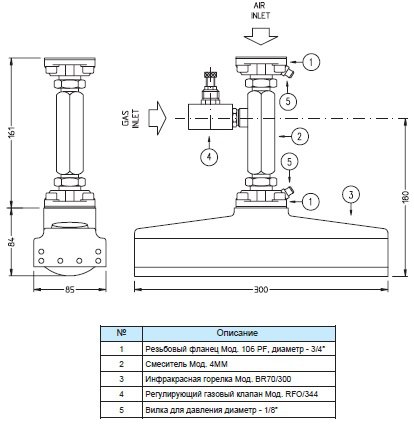

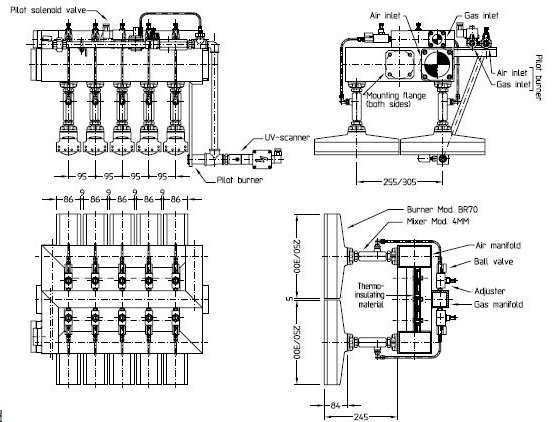

Габаритные размеры
Горелки инфракрасного излучения серии BR-70
