Основная характеристика горелок серии RT - смешивание двух воздухов: первичный воздух смешивается в головке скрещенным потоком, создавая скрученное пламя; вторичный воздух, гарантируемый специальными отверстиями на трубе управления пламенем, завершает смешивание, удлинив само пламя.
Это гарантирует наименьший износ начальной части излучающей трубы, обычно подвергающейся износу, и позволяет максимальный теплообмен между пламенем и излучающей трубой, а также приводит к увеличению КПД, продолжительности срока службы самой излучающей тубы.
Настройка горелок серии RT облегчается вилками, которые позволяют соответственно определить пропускную способность газа и воздуха; объемные соотношения воздуха/газа, которые обычно применяются в горелках для излучающих труб -12:1, 13:1. Горелки для излучающих труб RT могут работать на холодном воздухе, а также при помощи обменников с ребристыми секциями на уже нагретом воздухе до 450 °С, обеспечивая экономию электроэнергии около 25 - 30%.
Горелки серии RT могут монтироваться в любой позиции, монтаж облегчается тем, что фиксирующие фланцы горелки излучающей трубы могут быть адаптированы для специфических нужд. Для подсоединения трубопроводов воздуха и газа к горелке рекомендуется применение гибких штуцеров, которые обязательны при работе горелки на уже нагретом воздухе; расширения механической структуры будут таким образом компенсированы. Входы для газа/воздуха могут свободно вращаться на 90° и они должны быть обеспечены фланцами с резьбой или для сварки.
Характеристики горелок серии RT
- Корпус смесителя: чугун G25
- Коллектор: чугун G25
- Труба направления пламени: AISI304 /AISI310
- Головка сгорания: AISI310
- Фиксирующий фланец: железо
- Работа при уже нагретом воздухе до: 450°С
- Опциональный огнеупорный блок, предел температуры: 1.750°С
- Мощность: от 30 до 300 кВт
- Низкое давл. воздуха/газа в горелке: 45 мбар
- Работа с разными типами газа: СНд/Сжиженный/Пропан/и т.д
- Высокая пропускная способность: 4:1
- Отличная стабильность пламени при:
избытке газа и воздуха, стехиометрическом горении - Низкое содержание Nox
- Бесшумность
- Легкозаменяемые электроды
- Отдельные входы воздуха и газа, смешивание в сопле,
отсутствие возврата пламени - Компактная горелка с уменьшенным весом и размерами состоит из:
микрометрического регулятора газа,
электродов зажигания и обнаружения пламени,
глазка и калибрированных вкладышей,
вилок для измерения давления,
вилок для измерения пропускной способности,
поддерживающего горение воздуха и горючего газа.
Применение горелок для радиационных труб серии RT
Трубы для погруженных в горячую воду печей
соли или легких металлов- Закалочные печи
- Колпаковые печи
- Печи для обработки железа, синтетических
материалов, стекла, фарфора - Пищевые печи
Включение и обнаружение пламени

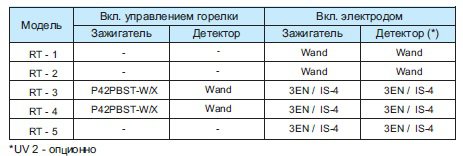

Включение горелки серии RT осуществляется при помощи разряда, при высоком напряжении создаваемым электродом серии EN или WAND. По заказу может применяться система управления горелкой серии P42PBST-W/X (только для вариантов RT-3 и RT-4).
Обнаружение пламени осуществляется при помощи специального электрода серии EN или WAND, а также по заказу может быть использован фотоэлемент ультрафиолетового излучения серии UV-2. Контроль пламени необходим для всех систем, работающих с температурой ниже 750°С.

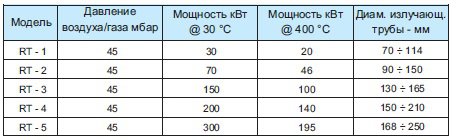

Таблица мощности
Мощность относится к объемным соотношениям воздуха/газа 12:1

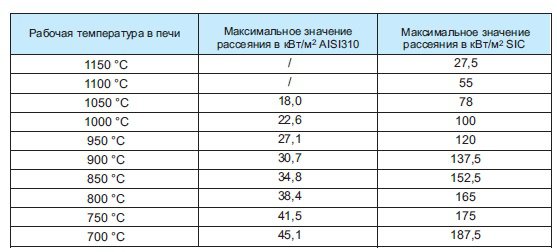

Максимальные значение рассеяния

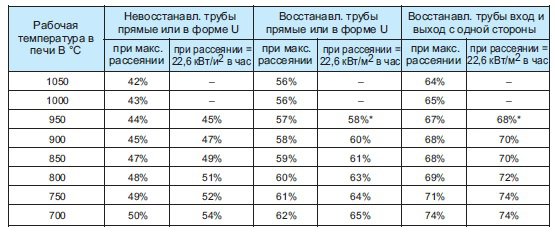

Тепловое КПД
* Данные полученные при эксперименте - Другие рассчитанные данные.

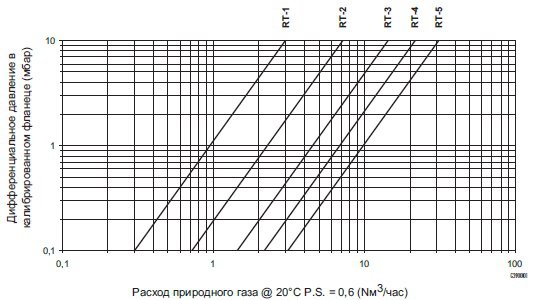

Диаграмма расхода природного газа
Примечание: объемные соотношения воздуха/газа применяемые обычно в горелках для излучающих труб - 12:1, 13:1.

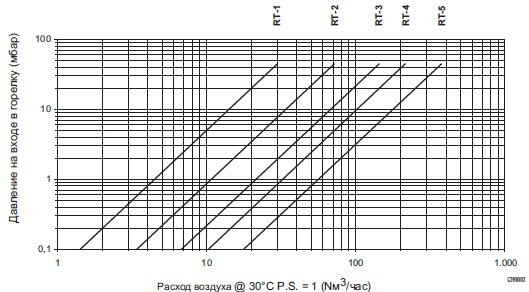

Диаграмма расхода воздуха
Примечание: объемные соотношения воздуха/газа применяемые обычно в горелках для излучающих труб - 12:1, 13:1.

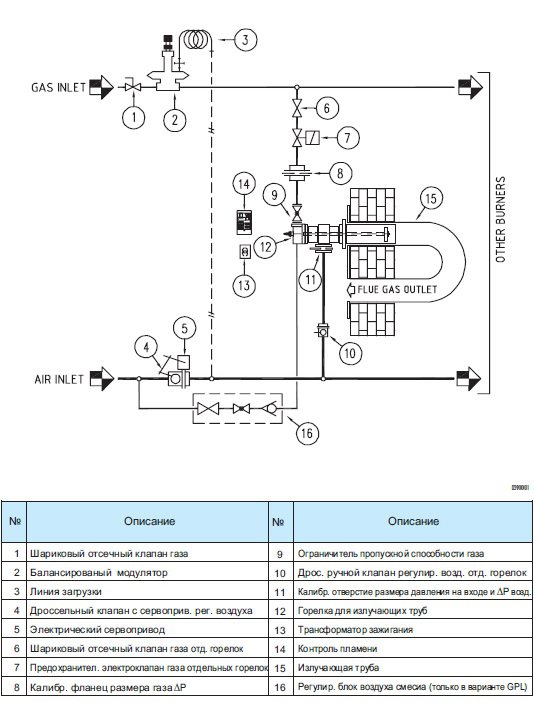

Схема потока без регенератора
Схема потока с регенератором

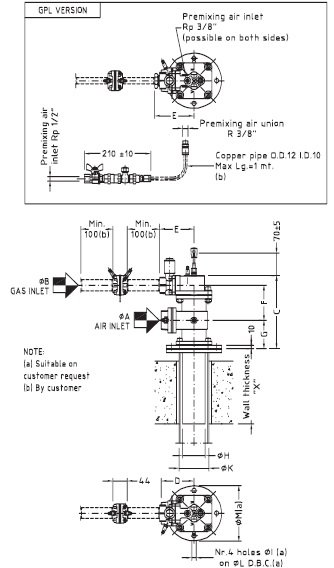

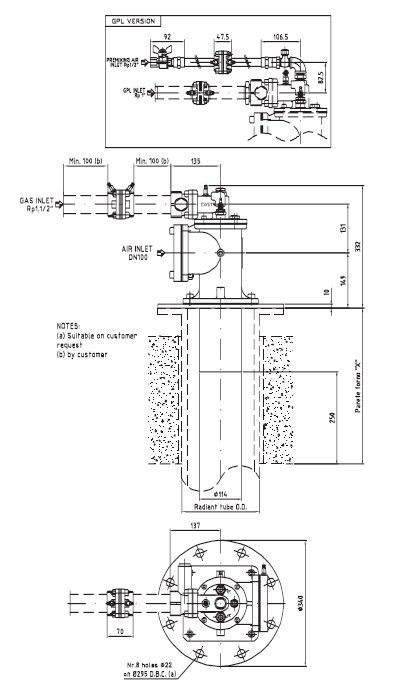

Габаритные размеры RT-1/RT-2

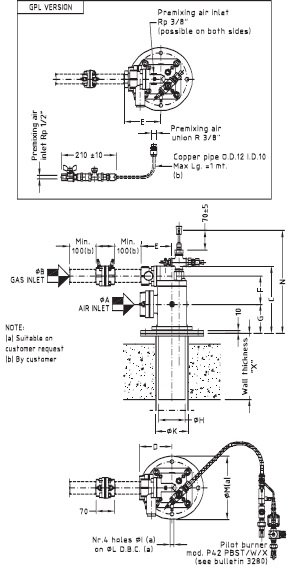

Габаритные размеры RT-3/RT-4
Габаритные размеры RT-3-P/RT-4-P
Габаритные размеры RT-5

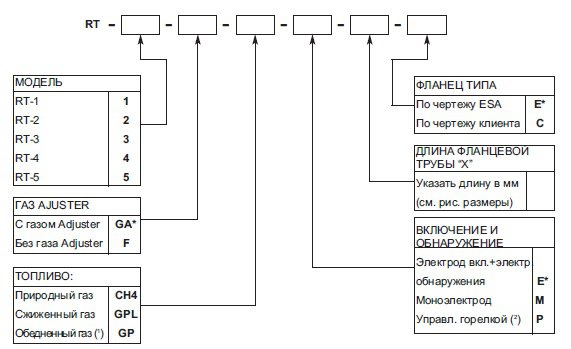

Заводской знак заказа - полная горелка
Горелки для радиационных труб серии RT
