Серия НВТ идентифицирует горелки, состоящие из сопла и смесителя сжатого воздуха - эффекта вентури. Воздух, входя при высоком давлении, всасывает газ и проходя через иньектор создает разрежение, которое всасывает необходимый для горения первичный воздух.
Сосательный эффект позволяет применение компрессоров низкой пропускной способности, так как приблизительно 90% необходимого для горения количества воздуха подается извне. Как клапан регулирования воздуха высокого давления, так и воздушная заслонка первичного воздуха имеют большие возможности их регулирования. Впуск воздуха при высоком давлении проходит так, чтобы поток не направлялся бы в газовый трубопровод.
Характеристики горелок серии НВТ
- Внешняя структура: чугун G25
- Внутренняя труба и отверстия: AISI304
- Стандартное сопло: чугун G25
- Тепловая мощность: от 12 до 850 кВт
- Работа с разными типами газа: СНд/Сжиженный/Пропан/и т.д
- Необх. давление воздуха: от 1,4 бар до 8,4 бар
- Мин. давление газа:
Коксохимический газ 13мбар
Природный газ 7,6 мбар
Сжиженный, пропан, бутан 2,5 мбар - Встроенный ограничитель сжатого воздуха
- Встроен ограничитель всасываемого воздуха
- Низкое потребление сжатого воздуха
(прибл. 10% от необходимого кол-во для сгорания)
Применение горелок НВТ
- Включение вагранки
- Сушка корпусов
- Нагревание ковшей, тигелей и литейного ковша
- Носок разливочного ковша
Монтаж горелок
- Выполнить соединения сжатого воздуха и газа. Эти соединения могут быть выполнены при помощи жестких или гибких труб
- Размер соединительных труб смеси должен быть меньше соединений смесителя
- Проконтролировать отсутствие потерь в газовом трубопроводе
- Ослабить гайку, блокирующую регулирующее первичный воздух зажимное кольцо и полностью ее вывинтить
- Открыть регулирующий клапан воздуха высокого давления, убедившись, что это не помешало пламени
- Открыть газовый вентиль до включения пламени и отрегулировать его форму
- Открыв еще больше газ, пламя примет более мягкую и удлиненную форму. Немного закрыв газ, форма пламя будет более натянутой и короткой
- Для получения необходимой мощности отрегулировать регулирующий клапан воздуха высокого давления и зажимное кольцо первичного воздуха.
Включение и обнаружение

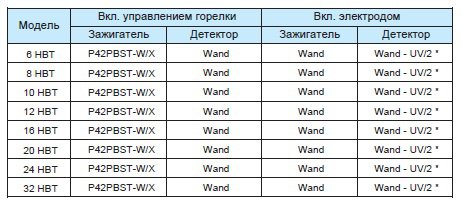

Включение горелки НВТ происходит обычно при помощи управления пламенем, которое после включения удаляется от сопла; горелка может поставляется с уже монтированными электродом зажигания серии WAND, фотоэлементом серии UV-2 и контролем пламени ESTRO; при автоматическом зажигании обязательно использовать газовый клапан медленного открытия.

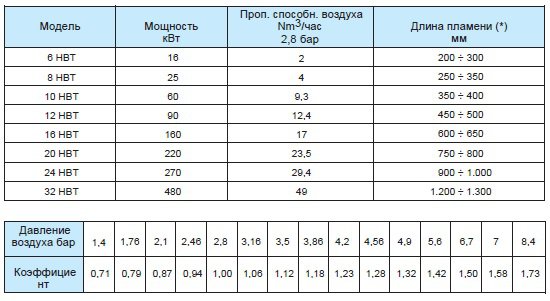

Таблица мощности
Умножить пропускную способность воздуха на коэффициент преобразования, соответствующий давлению имеющегося воздуха так, чтобы получить необходимую производительность.
(*) Длина пламени - приблизительна и относятся к горелки, работающей на природном газе, в стехиометрическом соотношении и при номинальной мощности.

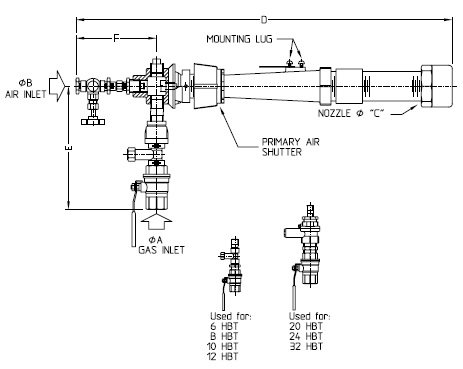

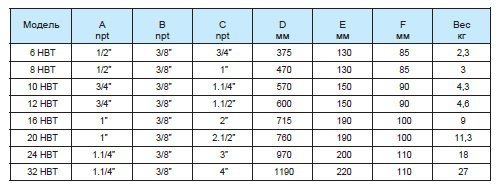

Габаритные размеры
