Головки управления серии BTSA - это горелки предварительного смешивания, обычно используемые в качестве контрольного пламени. Необычная форма головки сгорания обеспечивает регулирование в стехиометрическом соотношении и при избытке воздуха, кроме того, гарантируется отличное сдерживание пламени.
Головка сгорания BTSA развивает максимальную мощность с стехиометрическом соотношении при 50 мбар давления смеси, настройка может быть облегчена при соединении смесителей серии ММ или Flomixer.
Головки управления серии BTSA обычно имеют с двух сторон резьбу, можно осуществить соединения в зависимости от нужд клиента. Рекомендуется монтаж с пламенем, повернутым кверху, так как феномен конденсата на электродах может вызвать проблемы включения и обнаружения. Для соединений трубопровода газа и воздуха рекомендуется использование гибких штуцеров.
Соединение между горелкой и смесителем должно иметь диаметр, равный диаметру выхода смесителя, не монтировать на трубопроводе смеси клапаны или какого-либо рода заужения.
Характеристики головок управления серии BTSA BTSA-W/X
- Головки сгорания: AISI304
- Головки сгорания (по заказу): AISI310
Давление смеси: 50 мбар- Первичная аэрация: между 70% и 100%
- Работа с разными типами газа: СНд/Сжиженный/Пропан/и т.д
- Отличная стабильность пламени
- Большая пропускная способность
- Головки сгорания сдерживания пламени
Применение головок управления серии BTSA
Головки для управления горелкой- Нагрев заготовок
- Печи для стекла
- Носок разливочного ковша

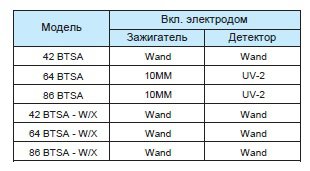

Включение и обнаружение пламени
Головки управления BTSA обеспечены свечой зажигания типа 10ММ. Существуют варианты с включением и обнаружением при помощи моноэлектрода серии BTSA-W/X, которые используют электроды серии WAND или EN.

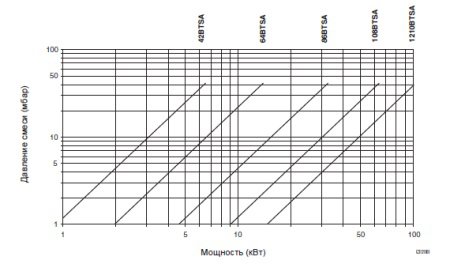

Диаграмма мощности

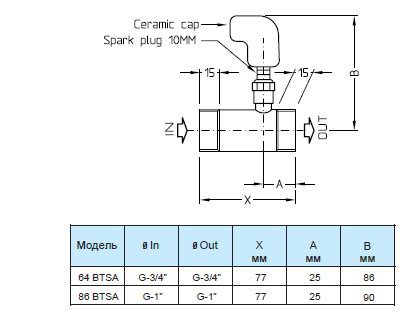

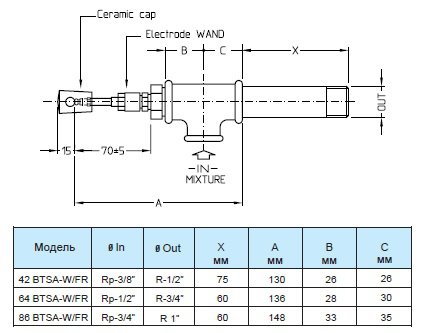

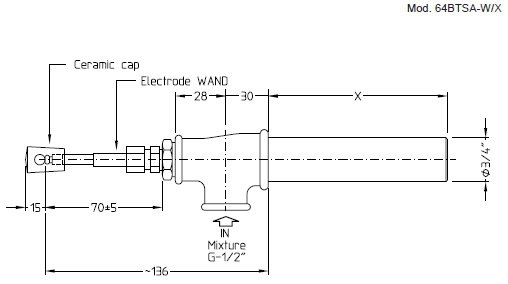

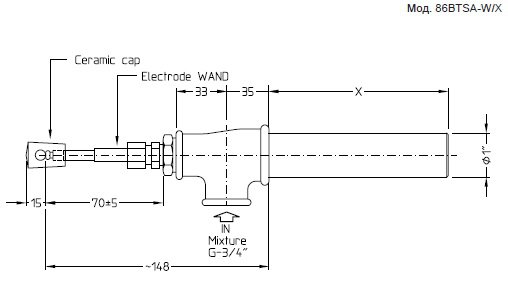

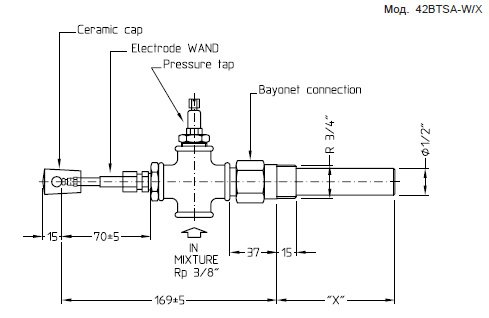

Габаритные размеры
Головки управляющего устройства серии BTSA BTSA-W/X
