Газойльные горелки серии 12XDF

Газойльные горелки серии 12XDF - типа “сопло mix” с вентиляцией и смешиванием в сопле. Топливо и поддерживающее горение вещество смешиваются в точке зажигания, внутри огнеупорного конуса, избегая опасности возвращения пламени.

Характеристики огнеупорного блока позволяют получить высокую стабильность пламени и высокую пропускную способность. В таблицах настройки представлены различные значения давления воздуха распыления, позволяющие наилучшее распыление топлива.

Горелки серии 12XDF обычно монтируются на стене, а не на своде (в особых случаях необходимо указать это). В проделанном в стене проеме для огнеупорного блока, необходимо предусмотреть наличие вокруг него свободного пространства, которое должно быть заполнено матом из фиброкерамики, защищенным впритык к стене огнеупорным цементом - 20 мм. Это позволяет компенсировать возможные расширения используемых материалов при исполнении каменных кладок (см. техническое примечание).

Для подсоединения трубопроводов воздуха, газа и масла к горелке рекомендуется применение гибких штуцеров, которые обязательны при работе горелки на уже нагретом воздухе; расширения механической структуры будут таким образом компенсированы. Входы для газа и воздуха могут свободно вращаться на 90° и они обеспечены фланцами Pyronics с резьбой или для сварки.

Характеристика газойльных горелок серии 12XDF

  • Корпус смесителя: чугун G25
  • Крупноразмерная плита: железо
  • Работа при уже нагретом воздухе до: 450°С
  • Мощность: 50+100 kW
  • Давление воздуха в горелке: 45 мбар
  • Давление воздуха распыления: 200+300 мбар
  • Работа с разными типами легких масел с макс. вязкостью: 3°Е
  • Пропускная способность: 6÷1
  • Отличная стабильность пламени при: избытке газа и воздуха,
    стехиометрическом горении
  • Запатентованное распыление
  • Низкое содержание Nox
  • Отдельные входы воздуха и газа, смешивание в сопле,
    отсутствие возврата пламени

Применение газойльных горелок 12XDF

  • Плавленные печи
  • Сушилки
  • Мусоросжигательная печь
  • Печи для обработки металлов, смол, полимеров
  • Генераторы горячего воздуха

Включение и обнаружение пламени

Включение и обнаружение пламени должно происходить при низком пламени, с помощью управления PBST или электрода зажигания. Управление горелкой должно быть отключено после включения основной горелки, обнаружение пламени происходит при помощи фотоэлемената, повернутого против часовой стрелки по отношению к самому управлению. Контроль пламени обязателен на всех системах, работающих при температурах ниже 750°С.

(*) В большинстве случаев рекомендуется провести обнаружение пламени при помощи фотоэлемента. В особых случаях можно использовать постоянное управление с обнаружением пламени электродом

Таблица мощности

Длина пламени: 500÷800. Длина пламени - приблизительна и относятся к горелке, работающей на природном газе, на открытом воздухе, в стехиометрическом соотношении при номинальной мощности.

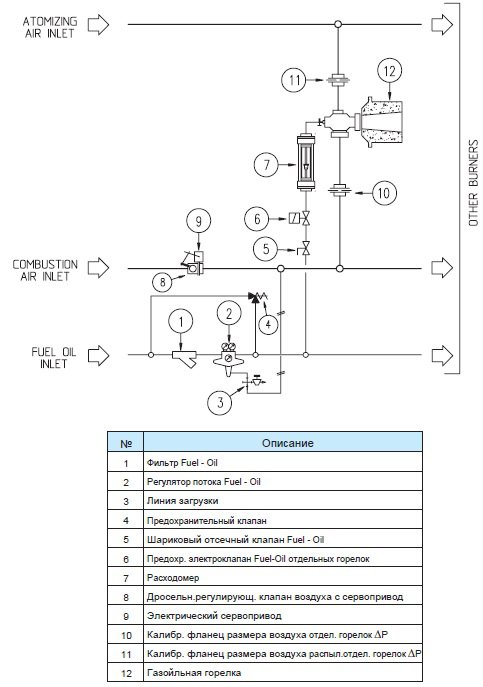

Схема потока

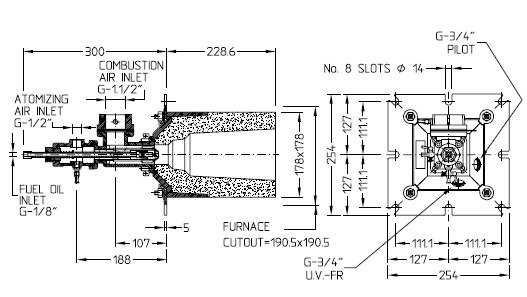

Габаритные размеры
