Серия NM включает в себя семейство газовых горелок типа «Nozzle Mix» с инжекционным смесителем. Газовые горелки серии NM - типа “сопло mix”, т.е. со смешиванием в сопле, где поток поддерживающего горение воздуха проходя через иньектор тянет горячий газ во внутрь огнеупорного блока, в результате чего происходит полное смешивание и следовательно воспламенение. Форма огнеупорного блока создает особое длинное и очень стабильное пламя.
Горелки NM могут работать как с холодным, так с уже нагретым воздухом, что позволяет экономию энергии на 25-30%. Модулирующее управление при холодном воздухе осуществляется при помощи дроссельного клапана воздуха, управляемого сигналом, исходящим из регулятора процесса, заслонка, имеющая сигнал модулирующего воздуха, обеспечивает соотношение двух жидкостей на протяжении всей работы.
В случае регулировки с заранее нагретым воздухом регулятор нулевого давления управляется давлением, поступающим от регулятора давления с двойной мембраной, который вырабатывает сигнал, пропорциональный изменению расхода воздуха. В таком случае соотношение сгорание воздуха - газа поддерживается на постоянном уровне при всех значениях мощности и температуры воспламеняющегося воздуха.
Горелки серии NM обычно устанавливаются на стене. Не рекомендуется установка в перевернутом виде: в случае необходимости это нужно указать при оформлении заказа. Просвет для установки горелки должен предусматривать свободное пространство вокруг огнеупорного блока для изоляции из керамического волокна (которая поставляется вместе с горелкой). Обязательно использование гибкой подводки и/или компенсаторов для соединения линий подачи воздуха и газа.
Входы воздуха и газа оснащены фланцами (с резьбой или сварными) и могут свободно вращаться на 90°. Рекомендуется установка огнеупорного блока с отверстиями для растопочной горелки и фотоэлемента обнаружения пламени в верхней части. Установка с отверстиями в нижней части может создать проблемы с растопочной горелкой и/или с фотоэлементом, вызванные грязью, которая может накопиться внутри данного прибора.
Характеристики газовых горелок серии NM
- Корпус смесителя: чугун G25
Крупноразмерная плита: чугун G25- Трубопровод воздуха: AISI304
- Работа при уже нагретом воздухе до: 450°С
- Работа с разными типами газа:
СН4/Сжиженный/Пропан/и т.д - Стандартный огнеупорный блок,
предел температуры: 1750°С - Мощность: от 10 до 3.700 кВт
- Соотнош. производ. для моделей с одним патрубком 10:1
- Соотнош. производ. для моделей с несколькими патрубками 60:1
- Отличная стабильность пламени при: избытке газа и воздуха,
стехиометрическом, горении. - Низкое содержание NOx.
- Опорный фланец огнеупорного блока с резьбовыми отверстиями
для позиционирования оборудования: управления горелкой,
обнаружителей пламени (электроды или UV), глазок. - Отдельные входы воздуха и газа,смешивание в сопле,
отсутствие возврата пламени
Применение длиннопламенных горелок серии NM
- Горячая штамповка
- Плавленные печи для фритты
- Печи нагревания заготовок
- Плавленные печи алюминия
- Кузнечный цех
- Нагревателей воздуха
- Печи тепловой обработки
- Мусоросжигательные печи
- Печи для растягивания
- Кирпичные печи
- Нагрев тигелей и ковшей
- Сушилки

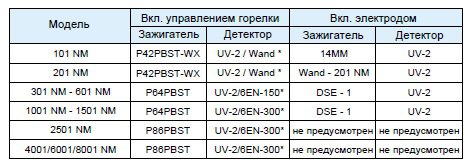

Включение и обнаружение пламени
Включение горелки NM должно происходить при низком пламени, с помощью управления PBST. Управление горелкой должно быть отключено после включения основной горелки, обнаружение пламени происходит при помощи фотоэлемента, повернутого против часовой стрелки по отношению к самому управлению.
Для модели небольшой мощности - прямое включение при помощи электродов WAND или DSE, в этом случае обнаружение происходит при помощи фотоэлемента UV-2. Контроль пламени обязателен на всех системах, работающих при температурах ниже 750°С.
(*) Примечание: в большинстве случает советуется осуществить обнаружение пламени при помощи фотоэлемента. В особых случаях можно использовать постоянное управление с обнаружением пламени.

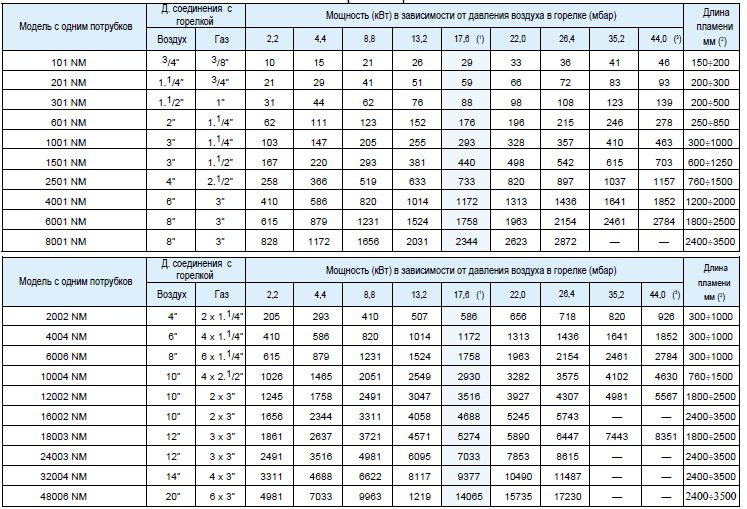

Таблица мощности
Горелки длиннопламенные «Nozzle Mix»
