Линия ENM-NxT представляет собой ряд боковых горелок с длинным языком пламени, используемых для различных типов печей. В зависимости от размеров и условий использования, горелки ENM-NxT гарантируют существенное снижение вредных выбросов (CO и NOx), а так же меньшее потребление горючего по сравнению с традиционными горелками, за счет специальной формы, оптимизированной для работы с предварительно нагретым до 600°C воздухом.
Горелки ENX-NxT серии «LOW NOx», разработаны в соответствии с последними техническими открытиями. Они гарантируют низкий уровень выбросов NOx и СО, при этом данные горелки обеспечивают высокий уровень эффективности при низких температурах камеры, в случае розжига вхолодную.

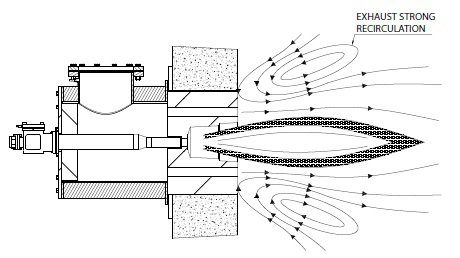

Горелки представляют собой прочные конструкции небольших размеров (основная изоляция осуществляется с использованием керамоволокна), с отдельными входными отверстиями для газа и воздуха, безопасное смешение (отсутствие возврата пламени). Технология мультиступенчатого смешения с сильной рециркуляцией газа, гарантирует низкие уровни выбросов NOx и CO.
Модель «FLAMELESS» в состоянии удовлетворить самые строгие стандарты по выбросам в атмосферу, при этом давление подачи воздуха и газа соответствует стандартной модели.
Монтаж горелок серии ENM-NxT осуществляется к поверхности печи. Не рекомендуется устанавливать горелки к узлам, в противном случае, необходимо сообщить об этом в момент заказа. Светильник гнезда горелки должен иметь внешнее свободное пространство, которое впоследствии будет заполнено керамоволокном. Рекомендуется использовать шланги из нержавеющей стали для подачи воздуха и горючего газа. Входные отверстия для воздуха и газа должны поворачиваться на 90°, а также иметь фланцы (UNI или ESA-PYRONICS) под приварку.
Горелки серии ENM-NxT выпускаются для зафиксированного оборудования. В случае использования горелок для другого типа оборудования (колпаковые печи и т.д.), рекомендуется принимать во внимание возможность их повреждений при передвижении печи. Подключение горелок должно производиться при минимальной мощности с постепенным увеличением мощности, для облегчения розжига и во избежание избыточного давления.
Характеристики горелок ENX-NxT серии «LOW NOx»
- Мощность: от 700 до 4400 kW
Предварительное нагревание воздуха до: 550°С- Давление воздуха горелки: 50 микробар
- Давление газ горелки: 50 микробар
- Два вида горения:
FLAME - с измерением в UV
FLAMELESS - для выбросов ULTRA LOW NOx - Очень низкий уровень NOx и СО
- Высокий уровень производительности (в среднем 6:1)
- Максимальная температура: 1600°С
Состав материалов
- Тело горелки: углеродная сталь
- Коллектор газа: чугун G25
- Диффузор воздуха: огнеупорный цемент
(макс. температура - 1750 °С) - Газовая труба: AISI304/AISI310S
- Изоляция тела: керамоволокно
- Внешние покрытия: цинкование, декапировка,
покрытие краской высокой температуры
Применение горелок ENX-NxT серии «LOW NOx»
- Печи с шагающим подом
- Печи с шагающими балками
- Плавильные печи для фритты
- Толкательные печи
- Плавильные печи для алюминия
- Печи для термической обработки
- Ковальные печи
- Печи для термообработки для снятия напряжения
- Печи для обжига

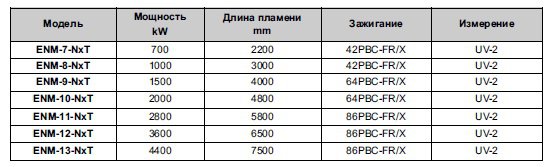

Параметры мощности и длина языка пламени
Подключение горелок ENM-NxT производится путем включения ведущих горелок серии PBC-RF/X. Регистрация данных производится фотоэлементом UV-2 (не включенным в комплект). Использование систем контроля языка пламени рекомендуется для всего оборудования, функционирующего при температурах ниже 750°С (норма UNI EN746-2).
Эксплуатационные данные горелок
Мощность, длина и скорость языка пламени относятся к горелке, функционирующей на натуральном газе (8600 Kcal/Nm3), размещенной в камере горения с нулевым давлением на уровне моря, функционирующей с 10%-м избытком воздуха.
- Ход мин/макс. (ON/OFF)
- Температура камеры - 1200 °С
- Температура предварительно разогретого воздуха - 500 °С

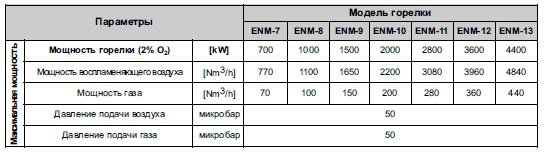

Максимальная мощность:

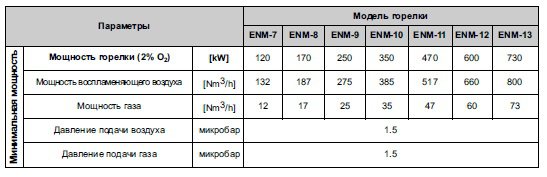

Минимальная мощность:

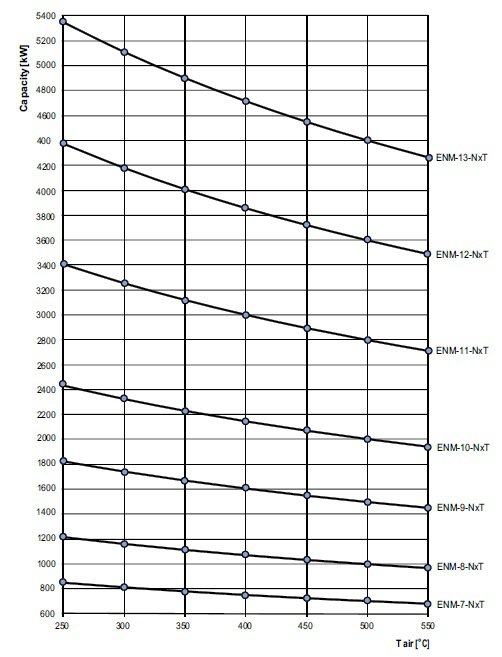

Производительность горелок в зависимости от температуры предварительно разогретого воздуха

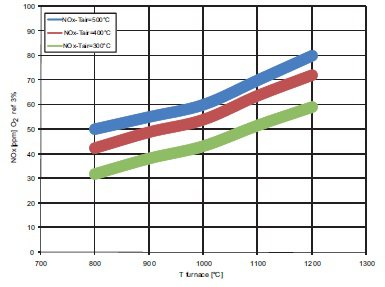

Таблица выбросов NOx. Стандартное горение (FLAME)

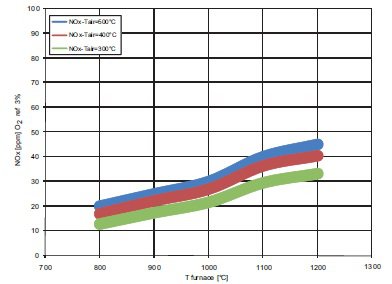

Горение без языка пламени (FLAMELLESS)
Горелка на 100% производительность с 10%-м избытком воздуха. Уровень выбросов зависит от различных факторов: температуры работы печи, температуры предварительно разогретого воздуха, излишка воздуха, химического состава топлива. Необходимый уровень определяется в соответствии с предоставленными клиентом условиями.

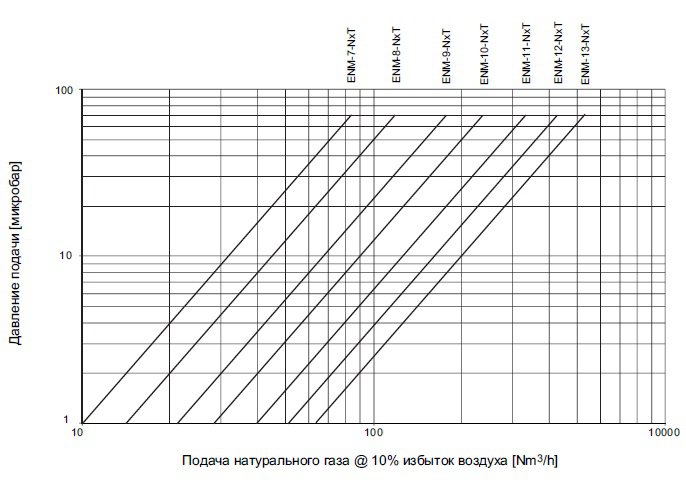

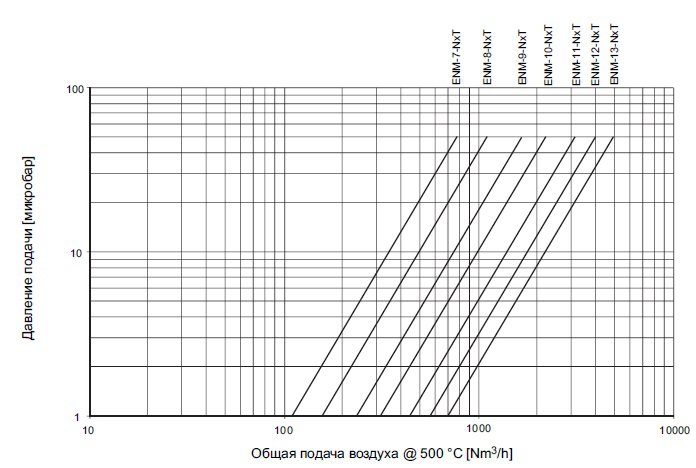

Диаграмма мощностей

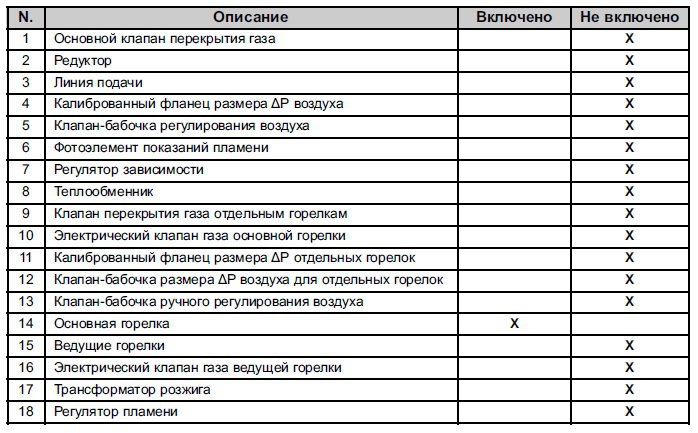

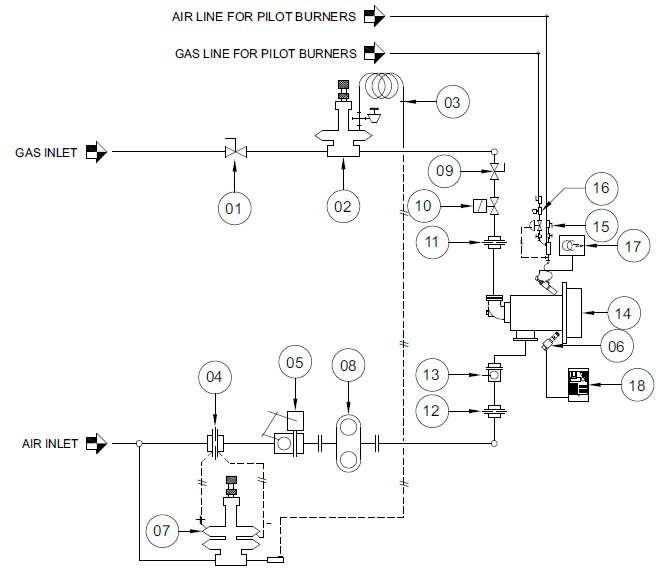

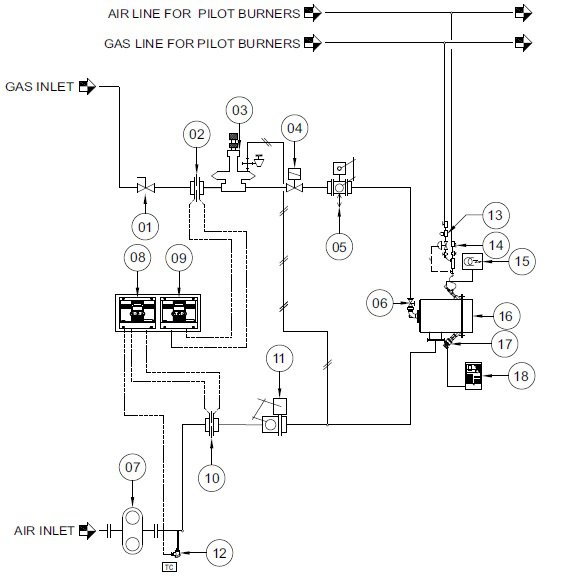

Схема потока - наладка области

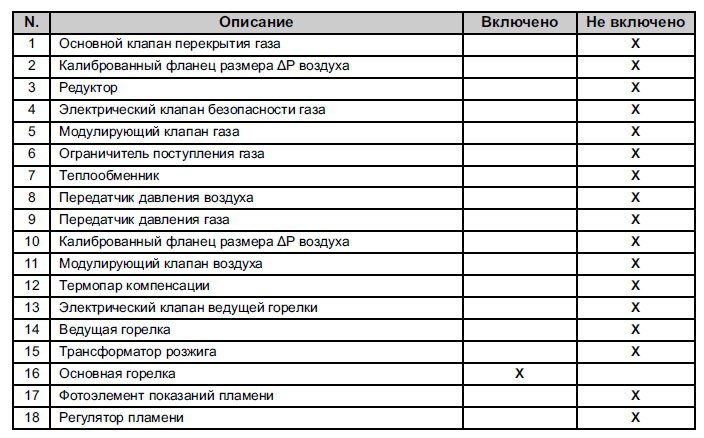

Схема потока – электрическая наладка

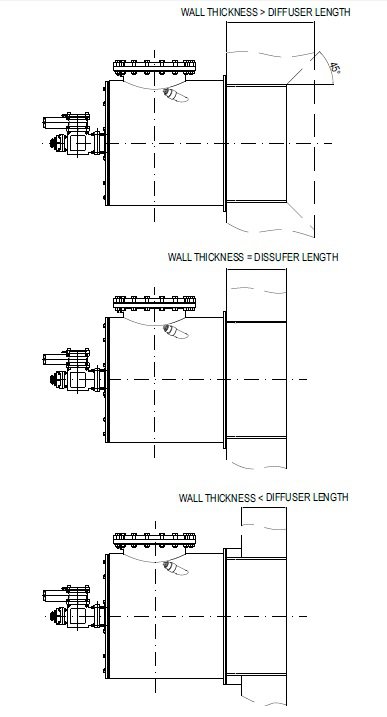

Схема монтажа к поверхности печи

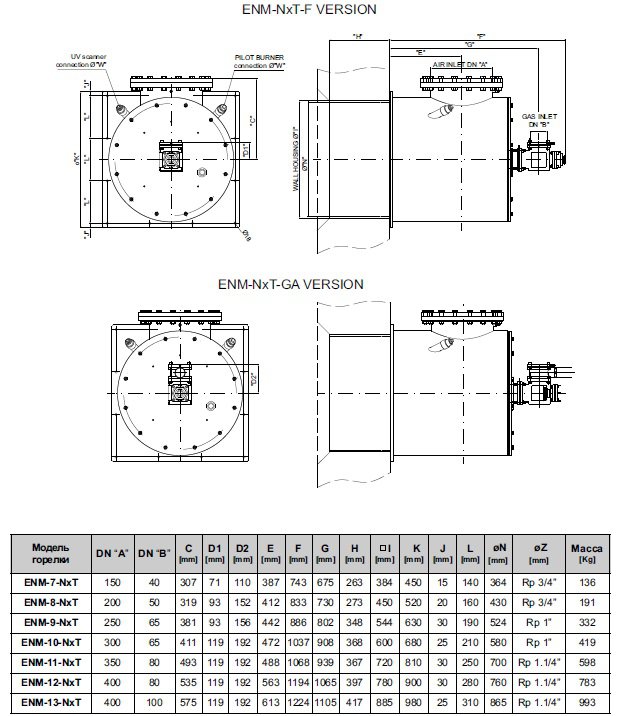

Габаритные размеры ENM-NxT

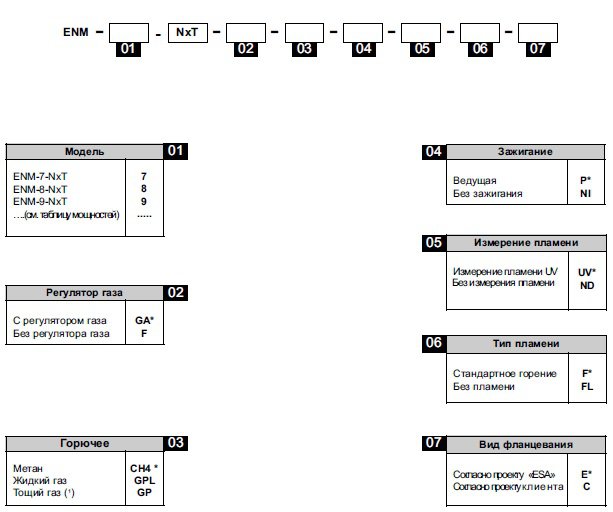

Аббревиатура заказа - цельная горелка
Боковые горелки с длинным языком пламени LOW NOx
