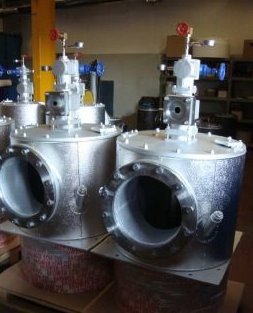

Серия ENM-NxT-DF представляет собой семейство боковых двухтопливных горелок с длинным факелом пламени, используемых для различных типов печей.
Горелки ENX-NxT-DF относятся к серии «LOW NOx», разработанной в соответствии с последними техническими достижениями, и гарантируют низкий уровень выбросов NOx и СО. При этом, данные горелки обеспечивают высокий уровень эффективности при низких температурах в камере сгорания во время холодного розжига.
Горелки представляют собой прочные конструкции небольших размеров (основная изоляция осуществляется с использованием керамоволокна), с отдельными входными отверстиями для газа и воздуха, безопасное смешение (отсутствие возвратного пламени).

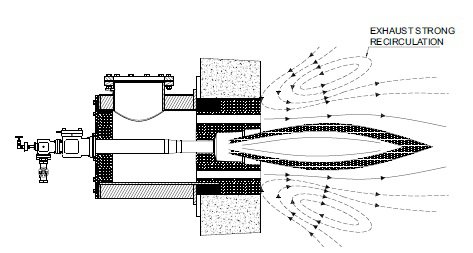

Технология мультиступенчатого смешения, совмещенная интенсивной рециркуляцией сгораемых газов гарантирует низкие уровни выбросов NOx и СО, при этом температура преднагрева воздуха доходит до 500°С. Модель «FLAMELESS» в состоянии удовлетворить самые строгие стандарты по выбросам в атмосферу, при этом давление подачи воздуха и газа соответствует стандартной модели.
Монтаж горелок серии ENM-NxT-DF осуществляется к поверхности печи. Не рекомендуется устанавливать горелки к узлам, в противном случае, необходимо сообщить об этом в момент заказа. Отверстие в печи для установки горелки должно иметь внешнее свободное пространство после, которое впоследствии будет заполнено керамоволокном. Рекомендуется использовать шланги из нержавеющей стали для подачи воздуха и горючего газа. Входные отверстия для воздуха и газа должны поворачиваться на 90°, а также иметь фланцы (UNI или ESA-PYRONICS) под сварку.
Характеристики горелок ENM-NxT-DF серии «LOW NOx»
Мощность: от 700 до 3800 kW- Преднагрев воздуха до: 500C
- Давление воздуха горелки: 50 микробар
- Давление газа горелки: 50 микробар
- Давление газа горелки: 500 микробар
- Давление масла горелки: 5 бар
- Работа с легкими маслами, вязкость: максимальная 3Е
- Очень низкий уровень NOx и СО
- Высокий уровень производительности (в среднем 6:1)
- Максимальная температура: 1600°С
Состав материалов
- Корпус горелки: углеродная сталь
- Газовый коллектор: чугун G25
- Воздушный диффузор: огнеупорный цемент
(макс. температура - 1750 °С) - Газовая труба: AISI304/AISI310S
- Изоляция корпуса: керамоволокно
- Внешние покрытия: оцинковка, декапировка,
покрытие жаростойкой краской
Применение горелок ENM-NxT-DF серии «LOW NOx»
- Печи с шагающим подом
- Печи с шагающими балками
- Плавильные печи для фритты
- Толкательные печи
- Плавильные печи для алюминия
- Печи для термической обработки
- Ковальные печи
- Печи для термообработки для снятия напряжения
- Печи для обжига

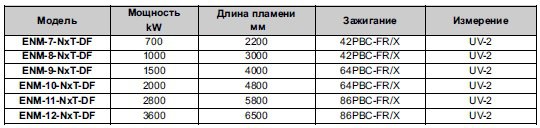

Параметры мощности и длина языка пламени
Зажигание горелок ENM-NxT-DF производится посредством ведущих форсунок серии PBC-RF/X. Регистрация данных производится фотоэлементом UV-2 (не входит в комплект). Использование систем контроля факела пламени рекомендуется для всего оборудования, функционирующего при температурах ниже 750°С (норма UNI EN746-2).
Эксплуатационные данные горелок
Указанные мощность, длина и скорость факела пламени относятся к горелке, работающей на натуральном газе (10200 Kcal/Nm3), размещённой в камере сгорания с нулевым давлением на уровне моря, функционирующей с 10%-м избытком воздуха.
- Режим работы Мин/Макс. (ON/OFF)
- Температура камеры - 1200 °С
- Температура преднагрева воздуха - 500 °С

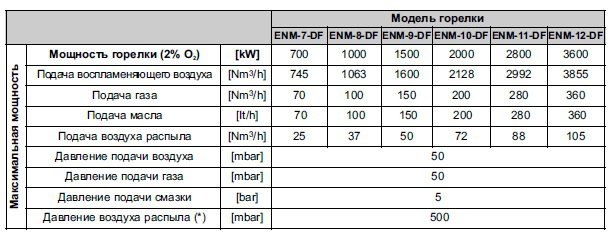

Максимальная мощность:

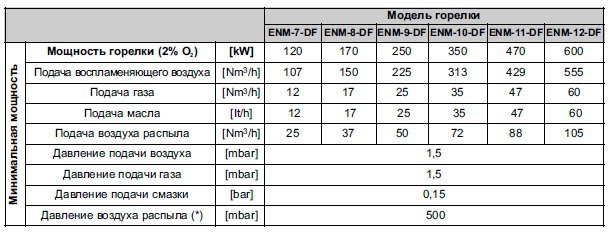

Минимальная мощность:
(*) Мощность подачи воздуха распыла является постоянной во время работы горелки.

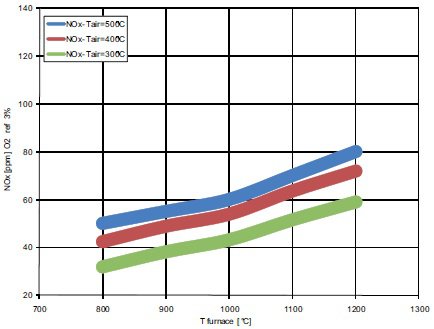

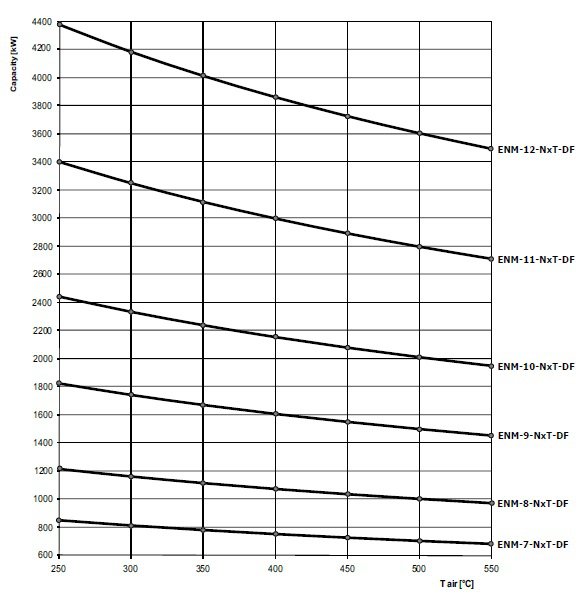

Производительность горелок в зависимости от температуры преднагрева воздуха

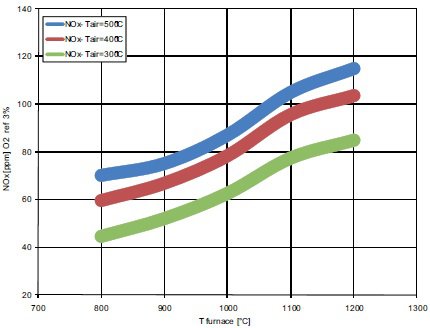

Стандартное горение (природный газ)
Стандартное горение (масло)
Горелка на 100%-ax мощности с 10%-м избытком воздуха. Уровень выбросов зависит от различных факторов: температуры работы печи, температуры преднагрева воздуха, избытка воздуха, химического состава топлива. Необходимый уровень определяется в соответствии с предоставленными клиентом условиями.

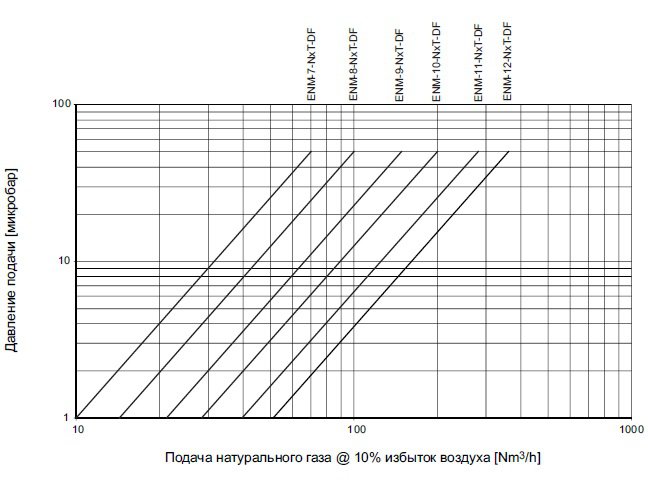

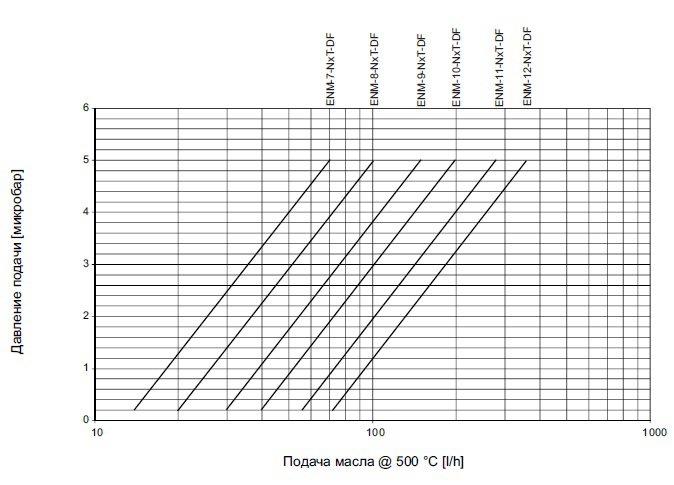

Диаграмма мощностей

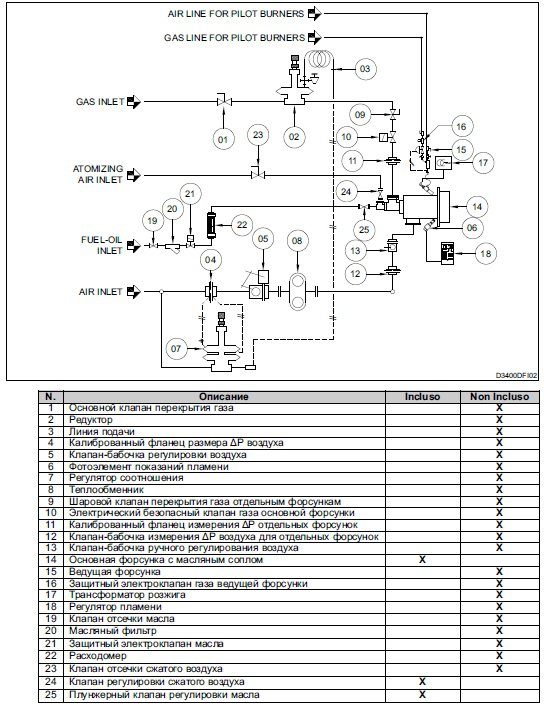

Схема потока - регулировка участка

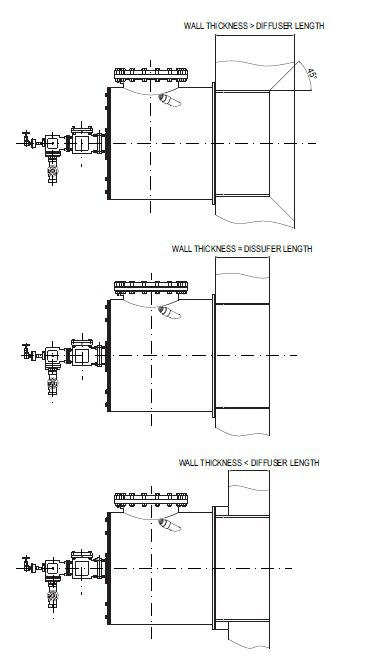

Схема монтажа к поверхности печи

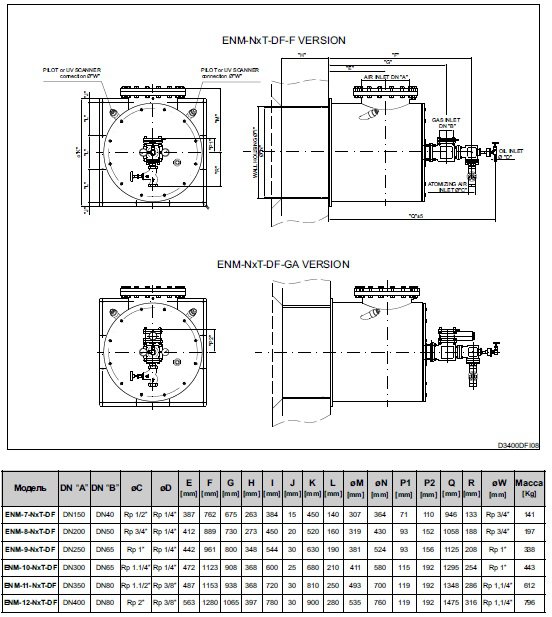

Габариты ENM-NxT-DF
Сокращения заказа - полная горелка
Боковые двухтопливные горелки LOW NOX
