Серийный конвертор для ESA ESTRO и ESA REFLAM серии ESA PLEX-COM1

ESA PLEX-COM1 представляет собой серийный протокольный конвертер, который управляет контроллерами пламени ESA ESTRO или индикаторами наличия пламени ESA REFLAM, позволяя таким образом всем контролирующим и управляющим устройствам (PLC, PC, DCS и т.д.) универсально и быстро подавать команды и получать данные о состоянии горелки посредством серийного протокола Modbus-RTU.

PLEX СОМ1 сообщается с контроллером через канал передачи EIA-RS-232 или EIA-RS-485 и благодаря сетевым конверторам управляет пламенем напрямую, используя другие протоколы связи, в т.ч. Profibus-DP, Device-Net, Ethernet, CANopen, Controlnet, и т.д. Скорость коммуникации с супервайзером по желанию может быть изменена, а также может разниться в зависимости от скорости связи канала ECS с контроллерами связи.

Главной функцией PLEX-COM1 является конвертация регулировок флагового бита в серийные для устройств и наоборот для содействия интерпретации статуса контроллера пламени. PLEX-COM1 постоянно сообщается с устройствами контроля пламени, посылая им сигналы получаемые от супервайзера и принимая данные статуса горелок.

Устройство может контролировать до ста горелок, в то время как количество контроллеров пламени присоединяемых к выходу канала передачи ECS зависит от установленной скорости коммуникации. Если превышен специфический лимит, потребуется повторитель сигнала ECS (ECS DRIVER). Для каждой горелки PLEX-COM1 располагает двумя битами или словами (в зависимости от настройки): один для чтения, другой для записи. Управление флаговым битом позволяет выполнять все операции контроля за пламенем, включая зажигание, остановку, переключение в ручной режим или блокировку. Флаговый бит также позволяет определять статус горелки (зажжена отключена аварийная сигнализация т.д.).

PLEX-COM1 также выполняет следующие функции:

  • Автоматическая блокировка горелки;
  • Фильтрация любого вмешательства в канал передачи ECS;
  • Контроль локально регулируемых горелок в целях технической поддержки
    с функцией их отключения после настраиваемого временного промежутка;
  • Тестирование эффективности горелок цикличного пламени с возможностью настройки повторов отключения и сигналов тревоги для контроллера запускающего тестирование

В PLEX-COM1 входит установочное программное обеспечение, поэтому устройство может быть настроено в соответствии с любым типом горелок и систем, оборудованных контролем пламени ESA ESTRO и индикаторами пламени ESA REFLAM. Данное ПО позволяет персонализировать функции PLEX-COM1, включая адресную настройку интерфейса контроля пламени, выбор скорости связи канала ECS. Секция мощности, состоящая из универсального блока питания ESA ALIM1, принимает широкий диапазон напряжения, чтобы обеспечить работу даже в самых сложных условиях.

PLEX-COM1 поставляется с шинным коннектором DIN для установки на электронной панели. В этом случае соединение осуществляется извлекаемыми коннекторами для простого технического обслуживания и монтажа. Устройство содержит также пару LED для каждого входа и выхода, указывающих статус, а также два LED, указывающих направление передачи данных по линии ECS: один загорается, когда интерфейс осуществляет передачу, другой во время получения.

Характеристики серийных протокольных конвертеров серии ESA PLEX-COM1

  • Напряжение питания: 90÷240 В
  • Частота сети: 40÷70 Гц
  • Макс поглощающая способность: 40 VA
  • Рабочая температура: 0÷50 °C
  • Температура хранения: -10÷70 °C
  • Крепление: по 35мм справочнику DIN (EN50022)
  • Позиция монтажа: любая
  • Степень защиты: IP10
  • Атмосферы: не пригоден для использования  в взрывоопасной
    или коррозийной атмосфере
  • Размеры PLEX-COM1-M232: 220X125 Н80мм
  • Размеры PLEX-COM1-M485: 270X125 Н80мм
  • Размеры PLEX-COM1-P/D/C/E: 250X160 Н80мм
  • Вес PLEX-COM1-M232: 900г
  • Вес PLEX-COM1- М485: 1000г
  • Вес PLEX-COM1- P/D/C/E: 1050г
  • Напряжение цифрового входа: 24Vdc
  • Длина линии цифрового входа: макс 5м
  • Максимальная отдаваемая мощность:
    2A @ 230В cosϕ=1; 1A @ 230В cosϕ=0.5
  • Длина серийной линии RS-232: макс 15м
  • Длина серийной линии RS-485: макс  1000 м
  • Кол-во устройств присоединяемых к серийной линии RS-232: только 1
  • Кол-во устройств присоединяемых к серийной линии RS-485: макс 32
  • Скорость получения данных для PLEX-COM1-М232/М485: 9600 бод
  • Скорость получения данных для PLEX-COM1-P/D/C/E: см. параграф ниже
  • Кол-во контролируемых горелок: макс 100
  • Напряжение промышленной сети ECS: макс 25Vdc
  • Скорость передачи данных сети ECS: макс 9600 бод
  • Длинна линии ECS: макс 200м с кабелем ECS или шинопроводом
  • Кол-во устройств присоединяемых к активному выходу ECS: макс 70 4800 бод,
    макс 60 9600 бод

Применение серийных протокольных конвертеров серии ESA PLEX-COM1

  • Программируемый серийный протокольный конвертор для управления контроллеров пламени ESA ESTRO и индикаторов наличия пламени ESA REFLAM
  • Удаленный контроллер серийной коммуникации для контроллеров пламени ESA ESTRO
  • Серийный протокольный конвертор с интерфейсами EIA-RS-232 или EIA-RS-485 от Modbus-RTU до ECS для ESA ESTRO или ESA REFLAM
  • Серийный протокольный конвертор от Profibus® к ECS для ESA ESTRO или ESA REFLAM
  • Серийный протокольный конвертор от Device-net® к ECS для ESA ESTRO или ESA REFLAM
  • Серийный протокольный конвертор от Control-net® к ECS для ESA ESTRO или ESA REFLAM
  • Серийный протокольный конвертор от EtherNet® к ECS для ESA ESTRO или ESA REFLAM

Настройка системы

PLEX-COM1 производится в различных версиях в зависимости от специфических нужд системы клиента. Эти версии различаются по типу коммуникации контроллера:

  • PLEX-COM1-M232: с коммуникацией Modbus-RTU через интерфейс EIA-RS-232
  • PLEX-COM1-M485: с коммуникацией Modbus-RTU через интерфейс EIA-RS-485
  • PLEX-COM1-P: с коммуникацией через Profibus®
  • PLEX-COM1-D: с коммуникацией через Device-net®
  • PLEX-COM1-C: с коммуникацией через Control-net®
  • PLEX-COM1-E: с коммуникацией через EtherNet®

Различные версии PLEX-COM1 имеют одинаковую контролирующую логику и мощность управления контролем пламени. PLEX-COM1 допускает различные настройки контролирующих систем горелок, зависящие от их количества и коммуникации контроллера. Далее представлены некоторые из возможных настроек системы:

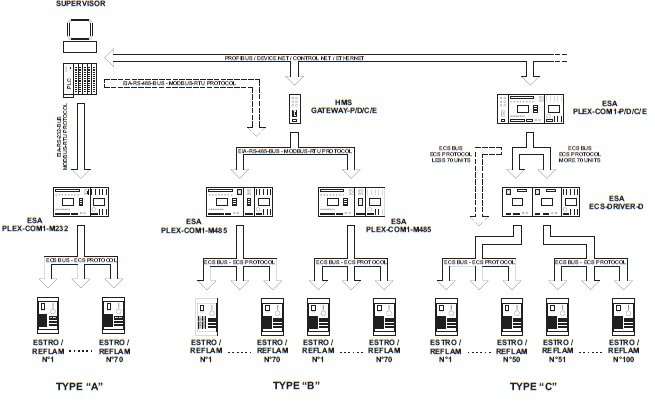

  • Тип A: PLEX-COM1-M232 возможно контролировать до 70 горелок через канал передачи EIA-RS-232. В данном случае требуется только одно устройство, размещаемое близко к контроллеру ввиду ограничений канала EIA RS-232.

    Если клиент желает контролировать до 100 горелок, либо канал ECS длиннее установленного ограничения, потребуется установить повторитель сигнала ECS, как для типа С, описанного ниже.

  • Тип В: Клиент может контролировать до 140 горелок, вмещаемых в канал EIARS-485, используя одно или более устройство PLEX-COM1-M485. В данном случае может быть использовано одно или более устройство, и они могут быть размещены вблизи печи.

    Серийная контролирующая линия может идти напрямую от контроллера или конвертера Gateway (Profibus ®, Device-net®,и т.д.) к Modbus-RTU на линии RS-485. Если требуется контролировать более 100 горелок для каждого устройства PLEX-СОМ1, либо канал длиннее установленного ограничения, потребуется установить повторитель сигнала ECS, как для типа С, описанного ниже.

  • Туре С: Клиент может контролировать до 100 горелок посредством PLEX-COM1-P/D/C/E через канал (Profibus®, Device-net®, т.п). В данном случае может быть использовано одно или более устройство, и они могут быть размещены вблизи печи.

    Серийная контролирующая линия соединена с Gateway, который в свою очередь соединен с PLEX-COM1 посредством связи, внедренной в EIA RS-232. Повторитель сигнала ECS (ECS-DRIVER-D) встроен для управления 100 горелками.

ESA PLEX-COM1 - E7104 30/11/2012

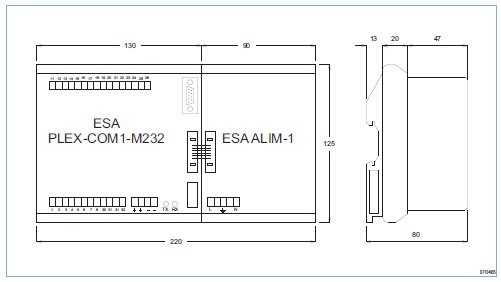

Габаритные размеры PLEX-COM1-M232

Серийный конвертор для ESA ESTRO и ESA REFLAM серии ESA PLEX-COM1
