Серийный интерфейс связи для ESA ESTRO серии ESA ECS-DRIVER

ECS-DRIVER - плата интерфейса, позволяющая любому контрольному устройству связываться с приборами, имеющими серийный вход ECS (Esa Communication System). Bus ECS хорошо защищает от электромагнитных помех, используя высокие уровни электрического сигнала и средние скорости связи, он также предусматривает параллельное соединение всех приборов, позволяя смешанное применение магистрального шинопровода и проводов, с наибольшим преимуществом соединения или отсоединения приборов, не закрывая кольца связи.

Bus ECS предусматривает тип связи - MASTER-SLAVE только с одним действующим интерфейсом для каждого участка серийной линии. Если необходимо применение большего количества приборов, поддерживающегося действующим выходом ECS, можно применять ECS-DRIVER в качестве повторителя сигнала.

Соединение с контролирующим устройством возможно, используя интерфейс с EIA-RS-232 или EIA-RS-422 (выбираемые при помощи), со связью HALF DUPLEX без сигналов контроля программного обеспечения. Сигнал ECS к bus определяется действующим выходом. ECS DRIVER поставляется на соединении для направляющей DIN для его позиционирования в электрических панелях, расположенных. Отдел питания, состоящий из универсального питающего устройства ESA ALIM1 (switching), принимает широкий радиус напряжения, гарантируя работу интерфейса в неблагоприятных условиях.

Все соединения осуществляются, используя соединители быстрого извлечения, облегчающие монтаж проводки и техобслуживания. ECS-DRIVER имеет два LED указания направления потока данных на серийной линии: один включается когда интерфейс передают сигнал, а второй - когда получает.

Характеристики интерфейса связи серии ESA ECS-DRIVER

  • Напряжение: 90÷240vac
  • Частота питания: 40÷70 Ãö
  • Макс. потребление: 40W
  • Рабочая температура: 0÷50°C
  • Температура складирования -10÷70°C
  • Фиксирование: на направляющей DIN 35 мм (EN50022)
  • Позиция монтажа: любая
  • Размеры ECS-DRIVER-S: 175X125 Н80мм
  • Размеры ECS-DRIVER-D: 260X125 Н80мм
  • Вес ECS-DRIVER-S: 600 гр
  • Вес ECS-DRIVER-D: 750 гр
  • Уровень защиты: IP10
  • Рабочая среда: не пригоден для коррозионной или огнеопасной среды
  • Напряжение bus: макс. 25Vdc
  • Скорость передачи данных: макс. 9600 baud
  • Длина линии ECS: макс. 200mt с проводом ECS или с магистральным шинопроводом
  • Приборы соедин. с дейст. выходом макс 70 4800
  • baud, маск. 60   9600 baud

Применение серийных интерфейсов связи серии ESA ECS-DRIVER

  • Конвектор из интерфейса EIA-RS-232/EIA-RS-422 в интерфейс ECS
  • Интерфейс связи для ESA ESTRO
  • Повторитель для bus ECS

Функционирование мастер

ECS-DRIVER - мастер, когда получает серийный сигнал с контрольного устройства и передает его в bus ECS через действующий выход. Соединение с контролирующим устройством происходит через интерфейс EIA -RS-232 или EIA-RS-422, его выбор зависит от имеющегося отверстия контрольного устройства или от расстояния между ним и серийным интерфейсом. Для любого выбранного интерфейса серийный сигнал не может быть соединен с входом с несколькими ECS-DRIVER.

Серийный интерфейс поставляется с действующим отверстием EIA-RS-232, выбор EIA-RS-422 осуществляется перемещением позиции jumper "J5". Прежде чем осуществить замену убедиться в том, что в ECS-DRIVER не поступает напряжение.

Работа повторителя

ECS-DRIVER - повторитель, когда получает сигнал от ECS-DRIVER мастер и передает его на другой участок bus ECS через его действующий выход. Поступающий с серийного интерфейса мастер сигнал должен быть соединен с недействующим входом, соблюдая его полярности, отвод из bus мастер должен быть определен прямо на выходе из интерфейса мастер. При использовании нескольких повторителей они должны все выходить из ECS-DRIVER мастер: каждый из повторителей вносит искажение сигнала, которые при каскадном соединении могут привести к не работе bus. Когда ECS-DRIVER применяется в качестве повторителя, не возможно соединить какой-либо прибор с отверстием связи EIA-RS-232 и EIA-RS-422.

Скорость связи

Выбор скорости связи находится в зависимости от разных факторов: количества соединенных приборов, типологии применения, предусмотренной проводки, а также факторов окружающей среды, которые могут мешать потоку данных особенно при высокой скорости.

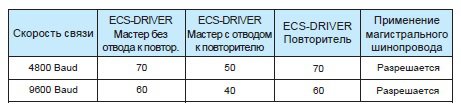

ECS-DRIVER позволяет разные скорости связи без какого-любо изменения или установки. Важно установить одинаковые скорости между контролирующим и периферийным устройствами. Количество устройств,которые можно соединить с действующим выходом ECS зависит от применяемой скорости связи, в ниже представленной таблице приведены разрешаемые пределы.

ECS-DRIVER-S

ECS-DRIVER-S - серийный интерфейс только с одним действующим выходом ECS. Эта версия рекомендуется для всех применений, с количеством горелок ниже указанного редела, а также в случае, при котором платы интерфейса распределяются в различных точках и не сгруппированы на одной и той же электрической панели, кроме того рекомендуется также для более сложных применений или с длинной линии связи, соответствующей указанному пределу.

ECS-DRIVER-S в зависимости от соединения позволяет как функционирование "Мастер", так и "Повторитель".

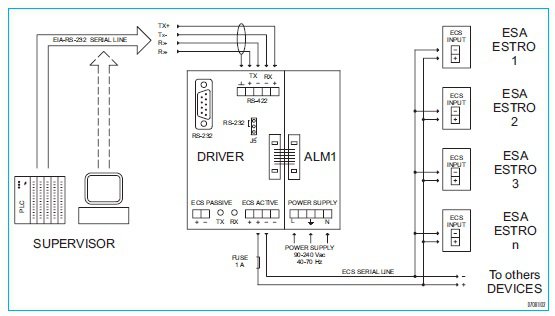

Электрические соединения ECS-DRIVER-S мастер EIA-RS-232

Электрические соединения ECS-DRIVER-S мастер EIA-RS-422

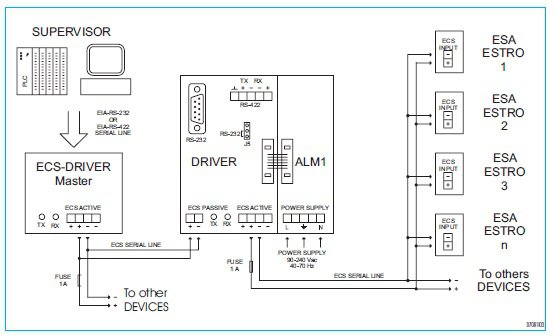

Электрические соединения ECS-DRIVER-S повторителя

ECS-DRIVER-D

ECS-DRIVER-D - серийный интерфейс в двойным действующим выходом ECS. Эта версия рекомендуется для всех применений с количеством горелок, превышающим указанный предел, только если платы интерфейса сгруппированы в одной и той же электрической панели. ECS-DRIVER-D, в зависимости от соединения,позволяет функционирование двойного "Мастера", двойного "Повторителя" или же функционирование "Мастер-Повторитель".

Электрические соединения ECS-DRIVER-D с двойным мастером EIA-RS-232

Монтаж

Для правильного монтажа соблюдать следующие инструкции.

  • Избегать размещения ECS-DRIVER вблизи магнитных или электрических полей, а также вблизи источников тепла , продуктов сгорания, жидкостей, растворителей или агрессивных газов.
  • Монтаж осуществляется только квалифицированным персоналом в соответствии с действующими нормами.
  • Серийный интерфейс должен быть вставлен вовнутрь электрических панелей, монтированных на направляющей DIN. Он должен быть легко доступным, а также должно быть гарантирована его вентиляция.
  • При исполнении электропроводки обращаться к технической документации, соблюдая полярности проводов. Зажимы для электрических соединений -винтовые, а диаметр соединительных проводов -от 0.5 до 2.мм1.
  • Протяжение линии связи должно проходить отдельно от линии питания, контроля двигателя (inverter) и напряжения в сети; не должны применяться МНОГОПОЛЯРНЫЕ провода, а особенно ЭКРАНИРОВАННЫЕ.
  • Для синий связи использовать провод ECS CABLE или же однополярный штур для электропроводки с диаметром, превышающим 0.5мм1;в качестве альтернативы рекомендуется применение магистрального шинопровода, учитывая максимальную длину соединительного провода между магистральным шинопроводом и прибором , равную 1 метру, как для связи, так и для питания.
  • Длина линии связи не должна превышать указанного предела. Если контролирующее устройство находится на значительном расстоянии от установки, советуется позиционировать ECS DRIVER возле печи.
  • Советуется разместить защитный предохранитель на действующий линии ECS с тем, чтобы продолжительные короткие замыкания не нанесли бы ущерба плате; использовать быстрые предохранители в 1 А.
  • На каждом отрезке bus можно соединить только один действующий ECS-DRIVER, соединенный с контролирующим устройством мастер. Если при монтаже количество устройств превышает разрешающее , необходимо использование повторителей сигнала ECS.
  • Инверсия полярностей на одной или нескольких устройствах приводит к не работе всего bus ECS, и сигнализируется постоянным включением LED RX. Эта же ситуация наблюдается при коротком замыкании на линии связи. Этот отказ приводит к поломке интерфейса ECS-DRIVER.
  • Прежде чем подать питание в серийный интерфейс убедиться в том, что напряжение, частота и расход настроены правильно; убедиться в том, что заземление соединено с соответствующим зажимом. Как только в интерфейс начнет поступать напряжение советуется проверить, чтобы led RX не был бы постоянно включен; при присутствии этой аномалии необходимо отсоединить действующий выход и найти на bus ECS причину повреждения
  • Соединение приборов с bus ECS во время его работы может вызвать к недолгому прерывание действующей связи.
  • В случае не функционирования ECS DRIVER он должен быть отправлен изготовителю для ремонта. Не допускаются изменения или ремонт со стороны третьих лиц.

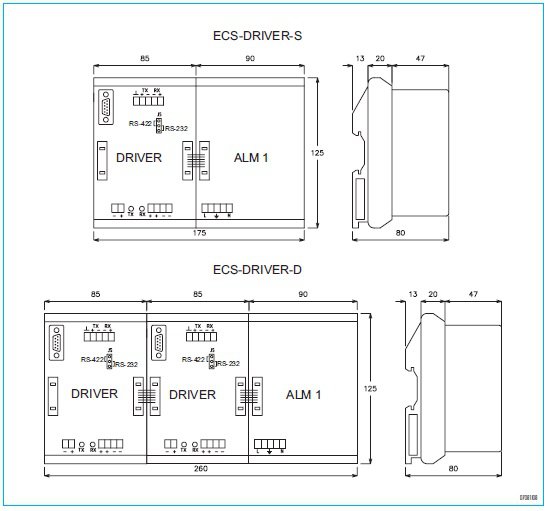

Габаритные размеры
