Программирующее устройство параметров связи серии ESA PROG-1

ESA PROG-1 - прибор, позволяющий программирование параметров связи контроля пламени серии ESTRO, а также предыдущих устройств. Конфигурирование возможно с помощью серийной линии (ECS) или же при помощи инфракрасных сигналов. Небольшие размеры и отсутствие проводов питания делают прибор удобным и простым в обращении.

На фронтальной панели имеются пять клавиш для выбора и ввода параметров, а также экран на жидких кристаллах для визуализации данных; на передней части находится интерфейс на инфракрасном излучении, а футляр для соединения ECS расположен сбоку.

Когда в прибор поступает питание, на нем указывается серийный адрес (сегмент и узел), который может быть изменен и передан в контроль пламени. Выбор типа интерфейса осуществляется методом "Программирования". Прибор указывает оператору осуществляемые операции, а также возможные ошибки связи.

Характеристики устройств программирования параметров связи серии ESA PROG-1

  • Напряжение: 9Vdc в батарее с автоматическим отключ. после 5 минут
  • Указание разряжения батареи Lob
  • Рабочая температура: 5÷45°C
  • Температура складирования: 0÷60°C
  • Уровень защиты: IP40
  • Макс. размер 145X85X39 мм
  • Вес 250 гр
  • Тип серийного интерфейса инфракрасное или ECS
  • Расстояние применения инфракрасного излучения 100 мм макс от прибора
  • Расстояние применения ECS 1 м макс. от прибора
  • Baud rate  4800
  • Двоичный знак данных 8
  • Равноценность: никакой
  • Двоичный знак остановки 1 или 2
  • Напряжение линии связи (ECS) 25 Vdc макс.
  • Соединительные приборы конфигурации 1 макс.

Описание отдела визуализации и клавиатуры (буквенно-цифровой экран)

Автоматически визуализирует серийный адрес, который необходимо конфигурировать, или же прочитанный прибором адрес. Во время фазы изменения параметров мигающая точка указывает на элемент, который можно изменить клавишами со стрелками, а во время связи с устройством контроля пламени указывает на осуществляемую операцию (чтение или написание).

Методом программирования визуализирует установки, которые могут изменяться, а также возможные значения.

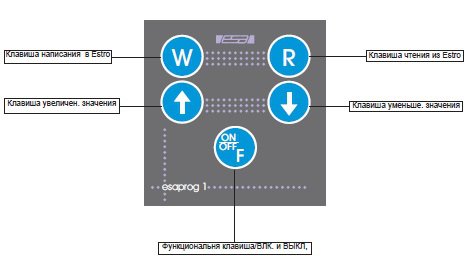

Клавиатура состоит из пяти клавиш, которые можно отнести к следующим группам:

  • клавиши Написания (W) и Чтения ( R )
  • клавиши Увеличения (Д ) и Уменьшения (^)
  • клавиша Функции F

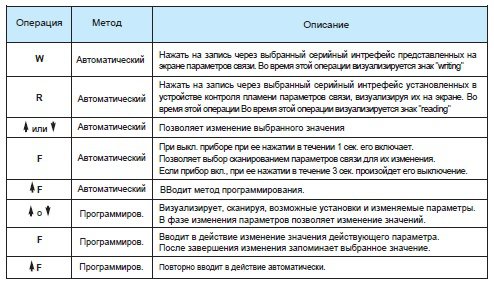

Таблица основных функций

Включение Progl осуществляется нажатием как минимум в течение 1 секунды клавиши функции F. Во время установки в исходное состояние на экране высветиться надпись "ESA" и "PROG1", прибор сразу же перейдет в "автоматический" метод и укажет значения параметров связи.

При поступлении напряжения прибор выбирает интерфейс с инфракрасным излучением, а интерфейс ECS вводится в действие при "программированном" методе. Выключение Progl осуществляется нажатием в течение как минимум трех секунд клавиши функции F, при появлении "PWR OFF" отпустить кнопку. Автоматическое выключение срабатывает при после пяти минут неприменения прибора.

Автоматический метод

При "автоматическом" методе Progl указывает значения параметров конфигурации: сегмент (S) и узел (N). При этом методе можно читать параметры связи, установленные в устройстве контроля пламени, визуализируя их на экране или же изменить или перепрограммировать значения устройства контроля пламени.

Во всех операциях написания или чтения устройство контроля пламени должно быть в состоянии ручной блокировки (0), во время связи на экране высветятся инфракрасным излучением две вертикальные линии ( I I ), a ECS интерфейсом - центральная линия (-). По окончании каждой связи устройство контроля пламени установит программу (8) в исходное состояние и повторно вводится в режим ручной блокировки.

Чтение параметров происходит при приближении Progl как минимум на 100мм к интерфейсу с инфракрасным излучением контроля пламени (под экраном), нажав клавишу “R” и поддерживая позицию до окончания связи. Изменение значений параметров конфигурации получается изменением сначала указания Progl, после отправлением ее в контроль пламени клавишей “W”.

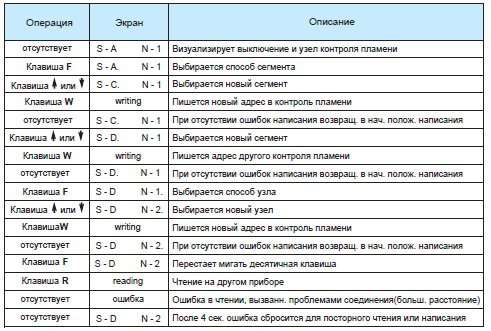

Для изменения значений нажать клавишу “F”, выбрав изменение сегмента (мигающая десятичная точка), и при помощи клавиш увеличения или уменьшения установить новое значение. После изменения сегмента (десятичная точка останется мигающей) можно приступить к написанию при помощи клавиши “W” или же нажать клавишу “F”, приступив к изменению узла (мигающая точка переместиться). По завершению установки нового адреса, приблизив Progl к контролю пламени и нажав клавишу “W” осуществляется конфигурация новый значений. При отсутствии связи на экране появится сообщение “error”.

Если применяемый интерфейс - ECS, необходимо осуществить соединения, оставив Progl и устройство контроля пламени выключенными, включив их для конфигурации. Напоминается о том, что можно соединить только один контроль пламени с выходом ECS.

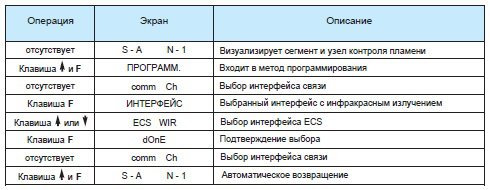

Метод программирования

При методе "программирование" Progl позволяет изменение интерфейса связи.
