Портативный передатчик перепада давления серия ESA DPG-E

ESA DPG-E - это датчик с жидкокристаллическим экраном, управляемый микропроцессором. Эргономичный дизайн этого измерительного прибора разработан с целью обеспечения эффективного измерения давления "в полевых условиях" на промышленных предприятиях.

Прибор ESA DPG-E представляет собой манометр с двойным жидкокристаллическим экраном и четырьмя клавишами для выбора функций. Измерение давления выполняется непрерывно, и прибор показывает величины, которые прочитываются различными измерительными шкалами. ESA DPG-E позволяет установить данные до четырех калиброванных отверстий, для расчета потоков, относящихся к четырем различным фланцам измерения. Для одного из таких расчетов потока имеется также компенсация температуры.

ESA DPG-E, будучи программируемым, может подстраиваться под требования пользователей. Этот измерительный прибор может работать в двух разных режимах: "Автоматическом" и "Программируемом". В Автоматическом или Авторежиме, прибор показывает измеренное давление и четыре рассчитанных потока; в то время как в Программируемом режиме или Программе, рабочие параметры задает оператор.

Характеристики портативного передатчика серии ESA DPG-E

  • Вид газа: все неагрессивные газы
  • Номинальный диапазон перепада давления: -100 мбар ч +200 мбар
  • Точность: см. сенсорные свойства
  • Максимальное давление: 500 мбар
  • Подсоединение давления на входе: гибкие прорезиненные трубы 11x9
  • Напряжение подачи: ЗВ постоянного тока из батарей 1.5 В (LR6AA)
  • Сигнал разряженной батареи: присутствует
  • Рабочая температура: 0ч50°С
  • Температура хранения: -10ч60°С
  • Температура газа на входе: 5ч45 °С
  • Степень защиты: IP40
  • Атмосфера: не подходит для взрывоопасной и коррозийной среды
  • Размеры: 155X122X29 mm
  • Вес: 350 g

Применение портативных передатчиков ESA DPG-E

  • Измерение относительного давления и перепадов давления
  • Измерение потока посредством калиброванных диафрагмовых расходомеров с термокомпенсацией
  • Измерение тяги в дымовой трубе
  • Измерение скорости потока для питометров в трубах

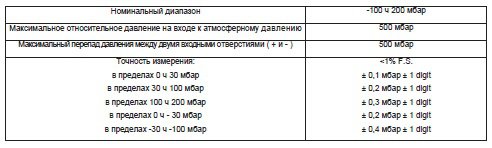

Сенсорные особенности

ESA DPG-E использует сенсор перепада давления со следующими свойствами:

Описание рабочего режима

Описание экрана

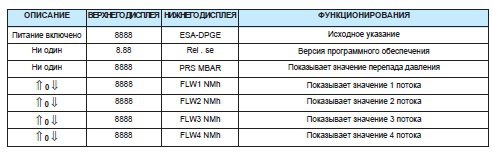

ESA DPG-E имеет двойной жидкокристаллический экран:

  • Верхний дисплей (цифра 4 сегмент 7): в Автоматическом режиме показывает измеряемую величину (давление) или величину (поток), рассчитанную измерительным прибором; в то время как в программируемом режиме показывает либо название выбранного меню, либо величину текущего параметра.
  • Нижний дисплей (алфавитно-цифровой 8): в Автоматическом режиме показывает название параметра, отображаемого на верхнем дисплее; в программируемом режиме показывает название текущего параметра.
    Позиция, принимаемая для десятичной точки, изменяется в соответствии с отображаемой величиной и единицей измерения. Для указания потока десятичные дроби скрываются для величин выше 999.9 НмЗ/час (или cfm).
    Для указания давления число десятичной дроби изменяется в зависимости от единицы следующим образом: две десятичные дроби (кПа), одна десятичная дробь (мбар или incWC) или недесятичная дробь (ммН20).

Включить и отключить питание

Для включения прибора ESA DPG-E держите нажатой клавишу "ON/OFF" ("ВКЛ/ВЫКЛ"), как минимум 1 секунду. В начале этой фазы на экране появятся слова "ESA DPG-E", за которым последует номер выпуска программного обеспечения. В конце начальной фазы прибор переключится на Автоматический режим.

Чтобы выключить прибор, держите клавишу "ON/OFF" ("ВКЛ/ВЫКЛ") нажатой как минимум 3 секунды: появится указание "PWR OFF" ("ПИТАНИЕ ОТКЛЮЧЕНО"), а затем прибор отключится сам. Функция автоматического отключения позволяет прибору отключаться по истечении определенного времени (см. параметр "Auto OFF" "Автоотключение").

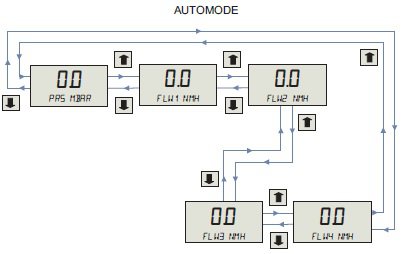

Автоматический режим

Автоматический режим работает при включенном питании после начальной фазы или после выхода из Программируемого режима. В Автоматическом режиме прибор показывает измеренный перепад давления или значения подсчитанных четырех потоков, кроме того он позволяет повторно установить "нулевые" условия давления (см. "reset zero pressure" ("повторно установить нулевое давление")).

После начальной фазы прибор ESA DPG-E показывает последнее измеренное/подсчитанное значение, отображаемое до начала отключения, в то время как при выходе из Программируемого режима прибор всегда выводит показатель давления. При нажатии клавиши If о 4 все физические величины выводятся на экран в последовательной форме.

Повторно установить нулевое давление

Восстановление "нулевого" давления необходимо для компенсации возможных дрейфов сенсора (время или температура). До начала установки "нулевого" давления рекомендуется проверить, что прибор ESA DPG-E подключен к питанию в течение как минимум одной минуты. Необходимые измерения можно получить путем нажатия функциональной клавиши "F", что позволяет установить, обе ли трубы находятся под атмосферным давлением (отсоединенных в течение 3 секунд, в то время как показывается значение давления, любым фланцем, отбором давления,..).

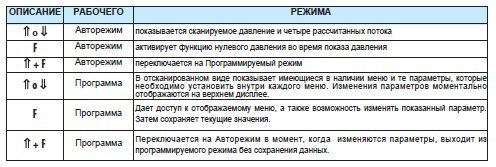

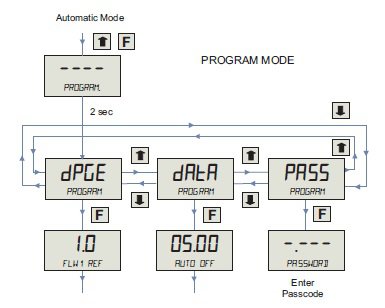

Программируемый режим (программа)

Чтобы получить доступ к Программируемому режиму настраиваемых параметров, выйти из Программируемого режима и вернуться в Автоматический режим, нажмите клавиши t и F. Для доступа в программируемый режим реконфигурируемых параметров, нажмите кнопки Э и F одновременно, находясь в Автоматическом режиме. Прибор покажет текущий режим функционирования, отображая надпись "Программа" на нижнем дисплее и название меню -на верхнем.

Для выхода из Программируемого режима и возврата в Автоматический режим снова одновременно нажмите кнопки и F сообщение "Автоматический режим" появится на экране на несколько секунд для указания, что вы покидаете Программируемый режим.

В Программируемом режиме доступны следующие меню:

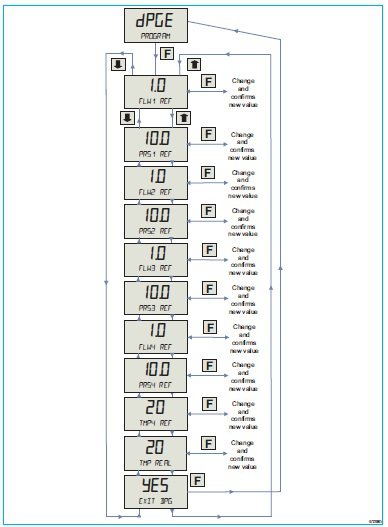

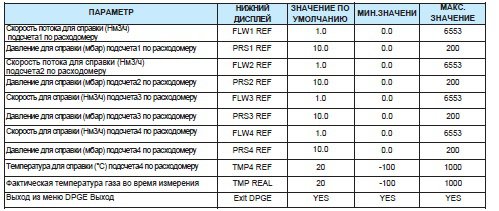

  • Меню DPGE: содержит все параметры по подсчету потоков

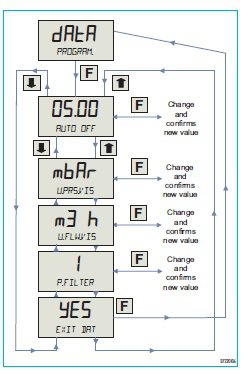

  • Меню DATA: содержит параметры, относящиеся к рабочим условиям прибора и единице измерения
  • Меню PASS: калибровочное меню с доступом посредством пароля. В случае неправильного ввода пароля, нажмите ft и F одновременно для переключения на Автоматический режим.

Используйте ft или клавишу ^ для выбора требуемого меню и подтвердите клавишей F. Для выхода из меню и возврата в Программируемый режим выберите соответствующий параметр и подтвердите клавишей F.

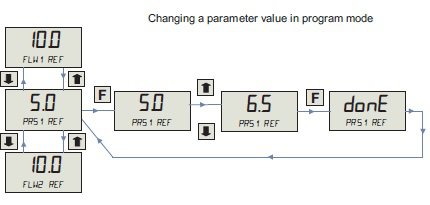

Для изменения параметра

Для изменения параметров следуйте таким указаниям:

  • Выберите требуемый параметр в меню, нажимая ft и *11, клавиши. В этой фазе название параметра выводится на нижний дисплей, в то время как его значение показывается на верхнем дисплее.
  • Нажмите F для разрешения изменения параметра: начинает мигать слово на нижнем дисплее.
  • Нажмите ft и U клавиши для увеличения или уменьшения значения. На этой стадии процедуры новое значение еще не сохранено, поэтому если требуется какое-либо дополнительное изменение/исправление (т.е. по причине ошибки оператора), оператор может избежать изменения предыдущего значения путем нажатия F и ft одновременно (выход из Программируемого режима без сохранения).
  • Нажмите клавишу F для сохранения нового значения параметра в памяти; сообщение "готово" появится на верхнем дисплее на несколько секунд, если новое значение сохранено правильно.
  • Как только значение сохранено, слово на верхнем дисплее перестает мигать.
  • Используйте ft и клавиши для выбора того параметра, который вы хотите изменить или выйти из меню программируемого режима.

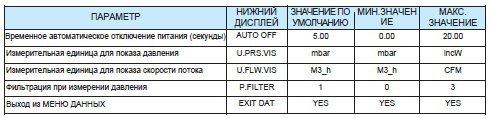

  • AUTO OFF: устанавливает перерыв (в секундах) после того периода времени, когда произошло автоматическое отключение.
    Функция автоматического отключения активна только в Автоматическом режиме, в то время как в Программируемом режиме (или если перерыв установлен на 0 секунд) она неактивна.
  • U.PRS.VIS: выбор единицы измерения для показа давления в Автоматическом режиме.
    Выбирать можно следующие единицы: миллибары (мбар), килопаскали (КПа), миллиметры водяной колонны (ммН20) или дюймы водяной колонны (incWC).
  • U.FLW.VIS: выбор единицы измерения для текущего потока в Автоматическом режиме, можно выбирать между стандартными кубическими метрами в час (Нм3/ч) или кубическими футами в минуту (cfm).
  • Р filter: устанавливает функцию фильтрации программного обеспечения сигнала давления.
    Чем выше этот параметр, тем меньше влияние незначительных текущих изменений в отображаемом значении перепада давления. При установке этого параметра до 0 фильтр прекращает работу.
  • EXIT DAT: команда выхода из меню ДАННЫХ, если отображается При нажатии клавиши F измерительный прибор снова показывает программируемый режим.

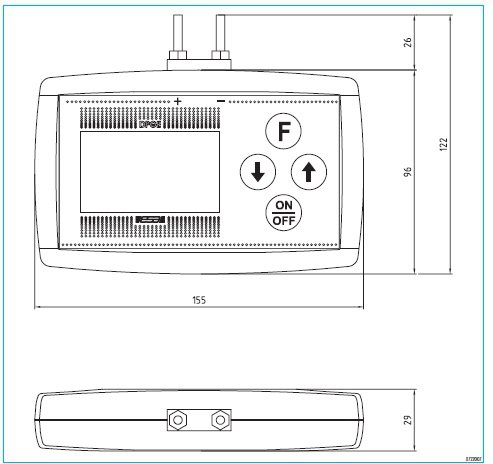

Общие размеры

Портативный передатчик перепада давления серия ESA DPG-E
