Прибор ESA ESTRO является микропроцессорным контроллером пламени, предназначенным для управления и контроля газовыми и масляными горелками непостоянного режима работы.
Прибор обеспечивает надежное управление одно- и двухступенчатыми горелками (пилотной/основной), контролирует воздух, и способен принимать сигнал пламени от ионизационных (электроды) или ультрафиолетовых (фотоэлементы) датчиков.
Кроме того, устройство оборудовано серийной коммуникацией, которая позволяет реализовывать удаленное управление горелкой, а благодаря прочности и термостойкости своего корпуса может использоваться в непосредственной близости от неё. Контроллер ESA ESTRO снабжен выходами и входами для управления и наблюдения за горелками непостоянного режима работы (как минимум одно выключение в течение 24 часов).
Прибор имеет четыре варианта исполнения. Все варианты исполнения контроллера пламени ESA ESTRO оснащены серийным интерфейсом ESA ECS, который позволяет осуществлять полный удаленный контроль горелки, сообщаясь при помощи протоколов серии ECS или серии Modbus-RTU, каждый из которых присутствует во всех сериях прибора. При помощи серийной коммуникации возможно осуществление полного контроля горелкой: включение и выключение, контроль пилотной и основной горелками, управление воздушным клапаном, получение данных о состоянии и считывание значения сигнала пламени.
Варианты исполнения

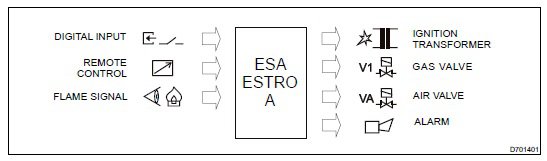

ESA ESTRO-А - прибор предназначен для одноступенчатых горелок с управлением воздушным клапаном. Посредством программы конфигурирования возможен выбор различных режимов работы воздушного клапана.

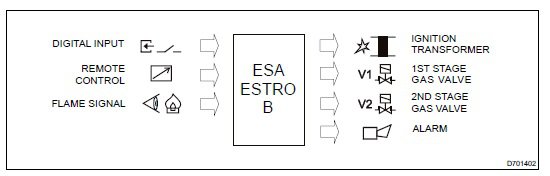

ESA ESTRO-B - прибор предназначен для двухступенчатых горелок: 1-ая ступень (пилотная горелка), 2-ая ступень (основная горелка). Посредством программы конфигурирования возможен выбор между постоянным или непостоянным режимами работы горелки на 1-ой ступени.

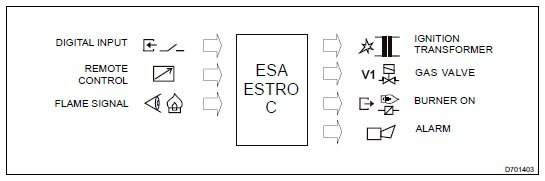

ESA ESTRO-C - прибор предназначен для одноступенчатых газовых горелок, имеет выход горелки во включенном состоянии.

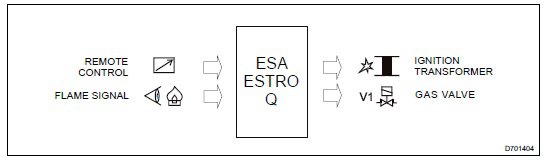

ESA ESTRO-Q - прибор предназначен для одноступенчатых горелок, управляемых посредством последовательной линии.
Приборы ESA ESTRO-A, В и С, кроме того, оснащены конфигурируемыми выходами: выходом горелки в режиме блокировки и цифровым выходом, особенная необходимость в котором появляется при работе горелки с высокими температурами для того, чтобы активизировать специальный режим работы (см. норматив EN 746-2).
Характеристики микропроцессорных контроллеров пламени ESA ESTRO
- Напряжение питания: 115 Vac или 230 Vac +10 + - 15%
Частота питания: 45÷65 Hz- Тип источника питания: «фаза-нейтраль», не подходит
для систем «фаза-фаза» - Тип нейтрали: подходит для установок как с заземленной
нейтралью, так и с незаземленной - Потребление без нагрузки: макс. 5 VA
- Рабочая температура: 0÷60 °С
- Температура хранения: - 20÷80 °С
- Степень защиты: IP54 (для прокладки кабеля использовать
специальные зажимы) - Расположение при монтаже: любое
- Рабочая среда: не подходит для работы во взрывоопасной
и коррозионной среде - Корпус: Термореактивный со стеклянными волокнами
- Размеры: 200x120x93 мм
- Вес: 1.300 г.
- Классификация в соответствии с нормами EN298 и EN230:
конфигурируемый BOOLXN
Характеристики - входы и выходы
- Напряжение на датчике пламени: макс. 300 Vac
- Мин. ток ионизации: 2,4 μA ± 0,3 μA
- Ограничение тока датчика: 1 mA
- Визуализация сигнала пламени: 0 ÷ 90 μA
- Тип датчика: электрод или фотоэлемент серии ESA UV-2
- Длина линии датчика для электрода или для фотоэлемента
UV-2 обнаружения пламени: < 30 м - Длина провода высокого напряжения трансформатора
разжигания: макс. 2 м - Изоляция между проводниками датчика: > > 50 MΩ
(кабеля с двойной изоляцией или с двойной защитой)Напряжение на цифровом входе: равно напряжению питания - Потребление цифрового входа: макс. 5 mA
- Фильтр для цифрового входа: RC 100 Ω - 0,47 μF - 250 Vac
- Напряжение на выходе: равно напряжению питания
- Максимальный ток на каждом выходе: 1,5 А
- Максимальный суммарный ток всех выходов: 4 А на 10 секунд/мин.
- Быстрый предохранитель для защиты выходов: 4 А
- Незаменяемый предохранитель для защиты измерительного
прибора: 1 А - Напряжение на входах плат расширения ЕХР-2 и ЕХР-4:
24 Vac, 115 Vac, 230 Vac - Потребление на входах плат расширения ЕХР-2 и ЕХР4:
макс. 5 mA - Напряжение на выходах плат расширения ЕХР-2 и ЕХР4:
равно напряжению питания - Максимальный ток выходов плат расширения ЕХР-2 и ЕХР4:
4 А (не защищены внутренним предохранителем)
Параметры
- Время ожидания или продувки перед зажиганием: 0 ÷ 255 с.
- Время безопасности газовый клапан 1-ой ступени*: 1 ÷ 25 с.
- Время задержки при регулировке *: 0 ÷ 25 с
- Время на вмешательство*: 1 ÷ 20 с.
- Время ожидания или продувки перед выключением: 0 ÷ 255 с.
- Допустимое количество разблокировок: макс. 5 каждые 15 минут
- Автоматическая остановка для проверки (исключаемая)*: каждые 24 часа
- Поведение при падении пламени: конфигурируемый параметр
- Функционирование газового клапана 1-ой ступени: конфигурируемый параметр
- Функционирование воздушного клапана: конфигурируемый параметр
* Эти параметры должны быть сконфигурированы в соответствии с действующим нормативом.
Применение микропроцессорных контроллеров пламени ESA ESTRO
- Одно-или двухступенчатые горелки (пилотные/основные), вне зависимости от их мощности.
- Горелки с обнаружением пламени при помощи электрода, моноэлектрода и УФ-излучения, в том числе комбинированные.
- Моноблочные горелки с полным управлением цикла зажигания (вентилятор, заслонка воздуха и реле давления воздуха).
- Горелки с контролем воздушного клапана для продувки камеры, зажигания горелки и регулировки температуры как при разогреве, так и при охлаждении, по командам от наружного регулятора.
- Установки с управлением горелками посредством цифровых сигналов или серийной коммуникации ECS.
- Индивидуальное управление горелками посредством конфигурируемых опциональных плат.
Микропроцессорный контроллер пламени ESA ESTRO
