Устройство с микропроцессорным управлением пламени серии ESA ESTRO оснащено входом и выходом для зажигания и контроля промышленной горелки. Существуют три модификации данного устройства:
Estro В - устройство для двухфазной горелки (газовый клапан управления и основной клапан). Контроль электрических и серийных сигналов с выходом при включенной горелки, при напряжении.
Estro С - устройство для однофазной горелки (только один газовый клапан). Контроль электрических и серийных сигналов с выходом при включенной горелки контакта п.о.
Estro Q - устройство для однофазной горелки (только один газовый клапан). Контроль сериалом.
Для всех вариантов прибора можно применить плату серии ЕХР-1 для контроля горелки, обеспеченной заслонкой, вентилятором и реле давления воздуха (моноблок).
На фронтальной панели находятся кнопка блокирования/разблокирования, дисплей цикла, индикатор сигнала пламени и две лампочки для приема и передачи сигнала инфракрасного излучения. Прибор поставляется в прочном футляре из термореактивного материала, предусмотренный для выхода проводов, которые по заказу могут быть уже соединенными, и для помещения трансформатора зажигания TAR-10.
Характеристики устройства управления серии ESA ESTRO
- Напряжение: 115 или 230 В+10-15%
- Частота: 45÷65 Гц
- Потребление без загрузок: макс 4 VA
- Рабочая температур: 0 ÷ 60 °С
- Температура складирования: -20 ÷ 80 °С
- Макс. относительная влажность: 75 %
- Уровень защиты: IP54
(при электропроводке использовать спец. зажимы) - Позиция монтажа: любая
- Плавкий предохранитель загрузки: 3,15 А
- Плавкий предохранитель прибора: 1 А
- Макс. расход на выходе: 3 A @ 230 V cosϕ = 0.5
- Напряжение на датчике: 300 V ас
- Мин. ток ионизации: 3 мА
- Ограничение тока в датчике: 3,2 мА
- Визуализация сигнала пламени: 0 ÷ 90 µA
- Время предварительной вентиляции *: 0 ÷ 255 сек
- Время безопасности: 1 ÷ 25 сек
- Время стабилизации основной горелки: 1 ÷ 25 сек
- Время срабатывания: 1 ÷ 20 сек
- Время после вентиляции *: 0÷255 сек
- Регулирующаяся автоостановка (отключ.): в течение 24 часов
- Напряжение в опциональных входах: 24, 48, 115, 230 V ac/dc
- Потребление в опциональных входах (термостат, реле давления,
конечный выключатель): макс 5мА - Потребление на входе блокир./разблокиров: макс 5mA
- Фильтр на входе блок./разблок.: RC 100Ω - 0.47 µF - 250 V ас
- Футляр: термоактивный
- Размеры: 200×120×93 мм
- Вес: 1.200 гр
- Датчики обнаружения: электрод или фотоэлемент серии UV-2 (ESA)
- Изоляция между проводниками датчика: > 50 MΩ (провода с двойной изоляцией или двойной защитой)
- Длина линии датчика электрода или трубы UV: < 30м
- Длина линии датчика моноэлектрода с трансформатором TAR-10: 2 м макс.
- При отсутствии схем ЕХР-1, они подразумеваются как время ожидания.
Типовые испытания
- EN298 сертификат 0063ВМ1678 для газовых горелок.
- EN230 сертификат 0063ВМ1678 для масленых горелок.
- UL1998 сертификат 1264559 для горелок.
- FM Approvals n° 3017653
Применение устройств управления контроля пламени серии ESA ESTRO
- Контроль пламени для горелки при периодичной работе на газе или масле, при одной или двух фазах.
- Контроль пламени для моноблочной горелки с полным управлением цикла зажигания (вентилятор, заслонка воздуха и реле давления воздуха).
- Контроль пламени, пригодный для обнаружения электродом, моноэлектродом и UV, а также комбинированными между собой.
- Контроль пламени с серийным интерфейсом для контроля в системах нескольких горелок (туннельные печи).

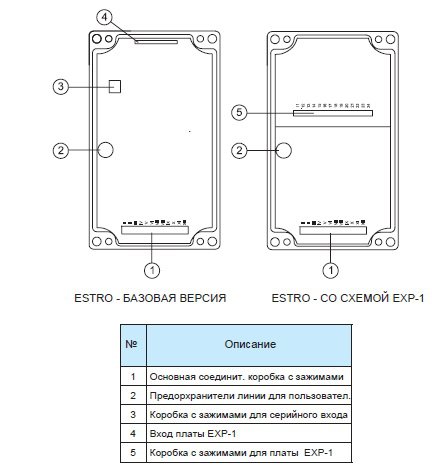

Задний вид платы ESTRO

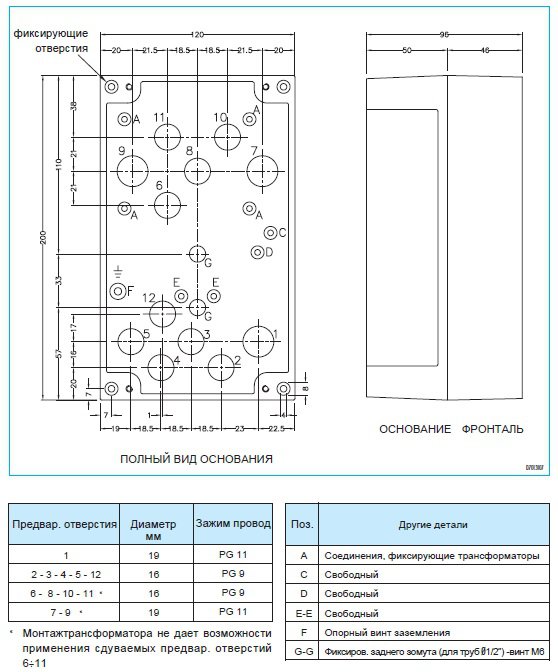

Габаритные размеры
