UV2 - датчик пламени для промышленного использования, помещенный в прочный футляр из отлитого под давлением алюминия, с вилочным соединением и резьбовым соединением для глазка.

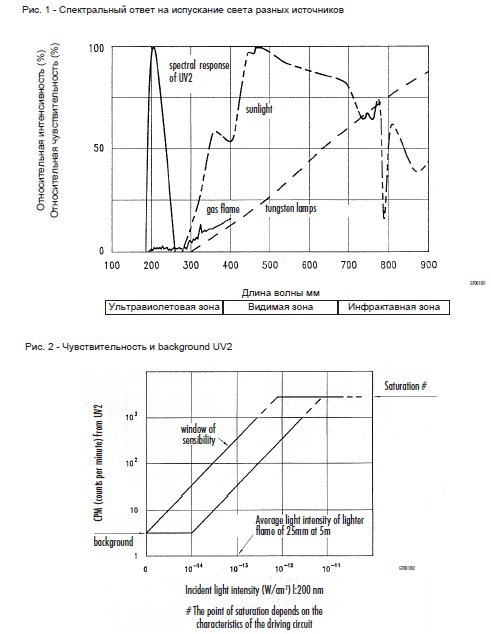

В него встроен особый фотоэлемент, чувствительный на испускаемые пламенем ультрафиолетовые излучения и нечувствительный солнечному или искусственному свету разрядных ламп; на рис. 1 представлена кривая спектральной реакции.
Датчик UV2 может применяться со всеми электронными устройствами производства ESA-Pyronics, а также с любыми другими приборами в пределе работы фотоэлемента.
Характеристики датчиков пламени серии UV-2
- Спектральный ответ: 185÷260nm
- Соединение глазка: Ш 3/4” газа
- Напряжение запала: (с UV) 280В
- Рекомендуемое напряжение при использов.:325±25В
- Макс. применяемое напряжение: 400В
- Рекомендуемый разрядный ток: 100µA
- Средний разрядный ток (примечание А): 1 мА
- Макс. пик тока (примечание В): 30 мА
- Рабочая температура: - 20÷60°C
- Background (примечание С): макс.10 cpm
- Чувствительность (примечание D): 5000 cpm (>1pW)
- Срок службы при постоянном разряде: >10.000 час

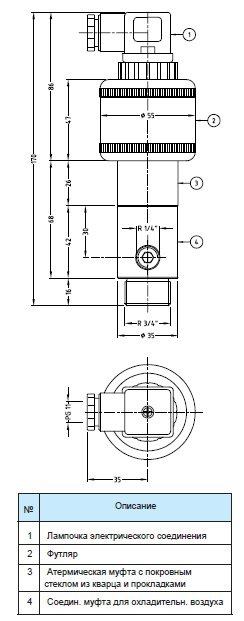

Габаритные размеры

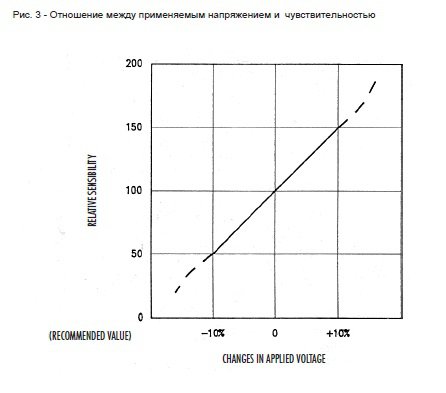

Диаграммы
Датчик высокой чувствительности серии UV-2
