ESA PT-II - прибор с характеристиками визуализатора, передатчика, сумматора с микропроцессором, приемника дифференциального положительного или отрицательного давления и передатчика сигналов, которые могут передаваться при помощи двухпроводного соединения в следующие отдаленные устройства: электронные регуляторы расхода или давления, электронные реле давления, указатели потока или давления, сумматоры расхода, регистрирующие приборы и т.д.
Датчик давления и расхода серии ESA PT-II может управляться любым измерительным прибором (тарированным фланцем, Annubar, соответствующей розеткой давления), который производит дифференциальное давление, входящее в диапазон шкалы.
Датчик дифференциального давления состоит из основного входа для проведения измерения, датчика температуры позволяющего автоматическую компенсацию значений расхода в зависимости от рабочей температуры жидкости, кроме того прибор при помощи опциональной платы ЕХР-С может получать от другого передатчика значение давления жидкости и автоматически компенсировать измерение расхода.
Значения температуры и компенсирующего давления могут передаваться также через серийную линию из контрольного устройства. Возможно также передавать результаты измерений от отдаленного устройства, как при помощи действующего сигнала, так и серийной линии RS-485. Кроме того прибор, при наличии опциональной платы ЕХР-С имеет цифровой выход, который вводится в действие, когда суммированный расход достигает заранее определенного значения.
Во время режима работы прибор указывает на верхнем экране (буквенно-цифровой в 8 знаков) имя физической величины, которую исследует оператор, а на нижнем экране (цифровой в 4 цифры) визуализируется значение экзаменуемой величины.
Могут визуализироваться следующие величины
- Дифференциальное давление или соответственно
измеряемое давление (мбар или ммН20, или Ра, или incWC) - Мгновенный расход (Nм3/час или cfm)
- Полный расход (Nм3/час или cfm)
- Температура жидкости (°С или °F)
- Ток в опциональном входе (мА)
- Давление жидкости (мбар или ммН20)
- Эквивалентный передаваемый ток (мА)
- Кроме того прибор может быть программированным,
т.е. конфигурируется на основании нужд каждого из пользователей.
Введя в действие режим программирования можно получить прямой доступ к установке выбранных пользователем параметров, кроме этого эти функции позволяют:
- установить значения расчета мгновенного расхода и ввести
в действие или отключить компенсации в температуре и в давлении - выбрать величину (дифференциальное давление или мгновенный расход), ассоциированную с током или типом сигнала.
- установить значения давления и мгновенного расхода, ассоциированные
с макс. (20мА) и минимальным (4 или 0 мА) значением переданного сигнала. - установить параметры для серийной связи.
- выбрать единицы измерения величин.
Прибор может работать в двух разных модельностях:
- автоматически (Automode): режимный метод работы
- modo programmazione (Program.): программированный
(Program.): метод установки параметров работы.
Характеристики датчиков давления и расхода серии ESA PT-II
Общие
- Напряжение: 115 или 230 Vac ±10%
- Частота: 50/60 Гц
- Поглощение: 7 VA
- Рабочая температура: 0÷60°С
- Температура складирования: -20÷80°С
- Уровень защиты: IP54
- Монтаж: вертикально, резьбовыми отверстиями М4
- Рабочая среда: не пригоден для коррозионной или огнеопасной среды
- Размеры: 180X150X80 мм
- Вес: 1300 гр
- Серийный интерфейс связи: RS-485 2 провода
(макс. 32 единиц) с расширение до 254 единиц - Серийный протокол связи: Modbus-RTU
- Компенсация расхода в температуре: имеется
- Компенсация расхода в давлении: имеется
Раздел входа
- Датчики дифференциального давления: 0÷100 мбар, 0÷300 мбар, -10÷10 ммH2O, -50÷50 ммH2O, -100÷100 ммH2O, 0÷10 ммH2O, 0 ÷50 ммH2O, 0 ÷100 ммH2O
- Максимальное давление датчика: 300 или 500 мбар, в зависимости от моделей (см. датчики)
- соединение входа давления: штуцер медной трубы
- Датчик температуры: J 0÷800°C (± 4 °С), K 0÷1250°C (± 6,5°C)
- Компенсация соединения "холод": 0÷60°C
- Аналоговый сигнал входа (опция *): 0÷20 мA или 4÷20 мA (RL 150 W)
*Не поставляется при отсутствии платы расширительной платы ЕХР.С
Отдел входа
- Аналоговый сигнал выхода: 0÷20 мA или 4÷20 мA (RL макс. 250 W), с возможностью
центра шкалы 12 мА, с сигналом закрытого входа и с симметрической шкалой при
нулевом давлении - Цифровой сигнал выхода (опция*): реле (NO) c макс. расходом ЗА 230V cosj=0,5
*He поставляется при отсутствии платы расширительной платы ЕХР.С
Отдел визуализации
- Верхний экран: буквенно-цифровой с 8 знаками, высотой 0.2 "красного цвета
- Нижний экран: с 7 сегментами по 4 знака, высота 0.5" красного цвета
- Светимость: регулируется от 13% до 100%
Применение датчиков давления и расхода серии ESA PT-II
- Указатель ∆Р воздуха и ∆Р газа
- Указатель температуры (°С или °F), дифференциального давления (мбар или ммН20, или Ра, или incWC), расхода (Nм3/час или cfm) и переданного сигнала (мА)
- Передатчик сигнала (0÷20 мA, 4÷20мA), пропорционального давлению или расходу
- Измерение расхода с компенсацией в температуре и в давлении
- Тотализатор с установкой в исходное положение
Характеристики датчиков
ESA PT-II существует в пяти версиях, в зависимости от необходимого диапазона давления. Ниже перечислены основные характеристики разных вариантов:

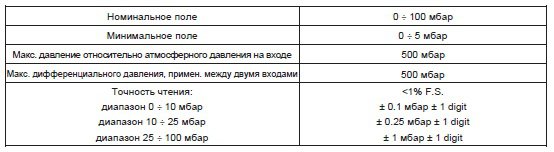

ESA PT-II 0÷100 мбар (типа А)

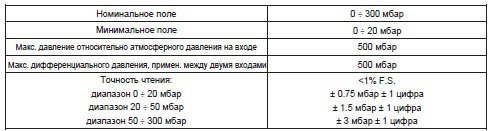

ESA PT-II 0÷300 мбар (типа B)

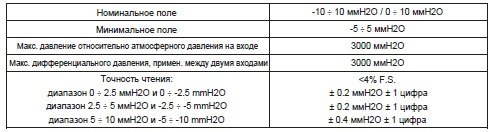

ESA PT-II -10÷10ммH2O (типа C)

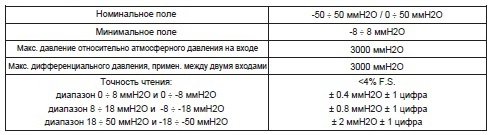

ESA PT-II -50÷50ммH2O (типа D)

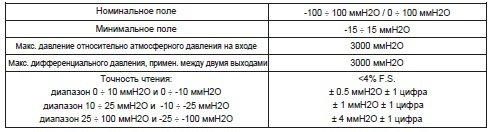

ESA PT-II -100÷100 ммH2O (типа E)
Датчик давления и расхода серии ESA PT-II
