Серия SAM представляет капсульные манометры, предназначенные для простого установления и применения, с целью гарантировать длительный срок жизни инструмента. Манометр снабжен ручным кнопочным патрубком ROT-G, который защищает манометр от возможного высокого давления.
Манометры SAM были разработаны для облегченного чтения данных по давлению и могут быть установлены в любом направлении на газовых, воздушных или горелочных трубопроводах установки.
Широкий диапазон измерительных шкал, также обеспечивает более легкий и универсальный выбор продукта в соответствии с требованиями клиента.
Кнопочный патрубок ROT-G защищает манометр от вероятного избыточного давления, так как кнопочный механизм активирует манометр только в случае необходимости получения данных о давлении.
Характеристики манометров серии SAM
- Диапазон: fот -25 мбар для свободного
манометра до 10 бар давления - Класс точности: ±1,6%
- Температура рабочего помещения: -20 +60°C
- Температура жидкого газообразного рабочего
потока: макс 60°C - Рабочее давление: макс (для 15 мин.) 75% VFS
- Чрезмерное давление: недопустимо
- Степень защиты: IP 65 в соответствии с IEC 529
- Нулевая регулировка: ручная
Материал состава манометров SAM
- Корпус: нержавеющая сталь AISI 304
- Кольцо: байонетного типа AISI 304
- Циферблат: алюминий, белая краска
с нанесенными черным цифрами - Стрелка: алюминий, черный цвет
- Крышка прозрачная: стекло
- Уплотнитель крышки: EPDM
- Динамика: высокочувствительная латунь
- Рабочий крепежный болт: латунь ОТ 58
Характеристики кнопочных патрубков серии ROT-G
- Плотность: “О” кольца
- Запасное основание для клапана: цилиндрическое
- Маховик: кнопка
- Максимальное рабочее давление 30 бар
- Рабочая температура: -20°С/ +100°С
- Номинальная ступень давления: МОР 5
- Резьба: в соответствии с ISO 7-1
Материал состава патрубков ROT-G
- Корпус: латунь ОТ 58
Применение капсульных кнопочных манометров серии SAM & ROT-G
- Проверка давления на воздушных и газовых трубопроводах
- Входное отверстие вентилятора
- По запросу изготавливаются специальные манометры без смазок для кислорода
Габаритные размеры манометра SAM

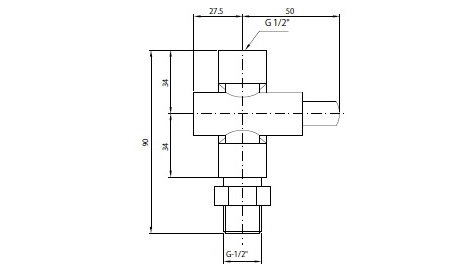

Габаритные размеры кнопочного патрубка ROT-G (вспомогательный прибор)
Капсульные кнопочные манометры серии SAM & ROT-G
