Уравновешенные модуляторы серии BZR-REG уменьшают давление жидкости до значения атмосферного давления или давления загрузки. Это устройство с двойной уравновешенной диафрагмой, первая из которой, так называемая уравновешенная диафрагма, отделяет камеру входа газа корпуса клапана от находящейся под основной перегородкой камеры; вторая -балансирует давление на выходе, полученное в нижней камере диафрагмы, и давление в верхней камере.
Пружина этих регуляторов имеет свойство уравновесить противовесом вес внутренних подвижных частей и добавочное напряжение необходимое для закрытия клапана. Небольшая герметичная диафрагма равна реальной поверхности диска клапана, так чтобы аннулировались бы изменения давления, вызванные эффектами позиционирования клапана.
Верхняя камера перегородки в связи с атмосферой или с давлением пилотирования, а нижняя камера - через отверстие импульса - с камерой регулирования давления перед клапаном. При равных давления в камерах под и над основной мембраной клапан остается закрытым; при создании разности между верхней и нижней камерой (положительное давление в верхней камере, вызванное загрузкой или разряжением в верхней камере, вызванное отсасыванием смесителем вентури) клапан переместится книзу, позволяя таким образом текучесть газа по системе.
Поток газа увеличится до тех пор, пока давление на входе не достигнет значения в верхней камере; это возможно, так как давление на входе через толчковое отверстие передается в нижнюю камеру перегородки. Изменение давления управления (загрузка или разряжение) приводит к декомпенсации между давлениями в камерах, что в свою очередь приводит к клапан к еще большему открытию, до уравновешивания системы.
Проектирование регулятора гарантирует точность на протяжении всего действия. Быстрый и эффективный контроль гарантируется техобслуживанием трущихся между собой частей. Регуляторы BZR гарантируют точный контроль потока газа для всех типов систем сгорания.
Характеристики модуляторов серии BZR-REG
- Корпус и гнездо клапана (мод. 6, 8 и 12): чугун G20
- Корпус и гнездо клапана (мод. 16, 20 и 24): G-AISi 9 дегазированный
- Диск клапана: “О” прокладка на алюминии
- Несущий вал: AISI 303
- Перегородки: нитрильный каучук/нейлон
- Макс. рабочее давление: 140 мбар
- Макс. дифференциальное давление: 36 мбар
- Макс. рабочая температура: 65°С
- Макс. соотношение производительности: 200:1
- Чувствительность: 0,1 мбар
- Точность: при низкой производ. ± 0,25 мбар
при полной производительности ± 0,76 мбар
Применение балансных модуляторов серии BZR-REG
- Регулирование газа на смесителях вентури
- Регулирование газа на пропорциональных смесителях
- Регулирование газа всех типов горелок
Монтаж модуляторов BZR
Все модуляторы BZR во время производственной фазы подвергаются настройке и функциональному техконтролю; тщательное изготовление и минимальные допуски делают бесполезными и вредными любые изменения или регулировки на месте.
Единственное правильное рабочее положение -вертикальное с горизонтальным трубопроводом. Монтаж в любой другой позиции приводит к нарушению работы. Стрелка на корпусе клапана указывает направление потока. Регуляторы могут быть монтированы в местах с температурой выше максимального значения функционирования.
Один модулятор может питать несколько смесителей горелок, только если соблюдаются некоторые условия:
- позиционировать отсечный клапан между модулятором и каждым смесителем, чтобы гарантировать перекрывание зоны;
- регулятор должен быть сделан в соответствии с максимальными эксплуатационными характеристиками;
- все смесители, получающие питание от одного регулятора должны находится в одной и той же зоне контроля.

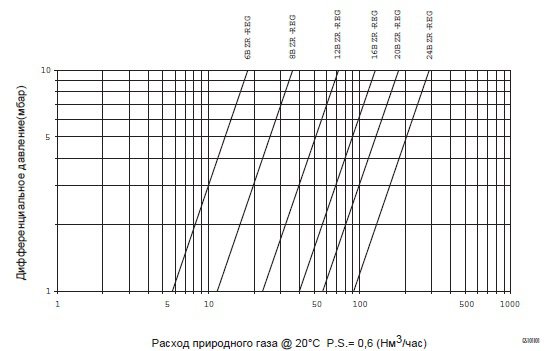

Диаграмма расхода

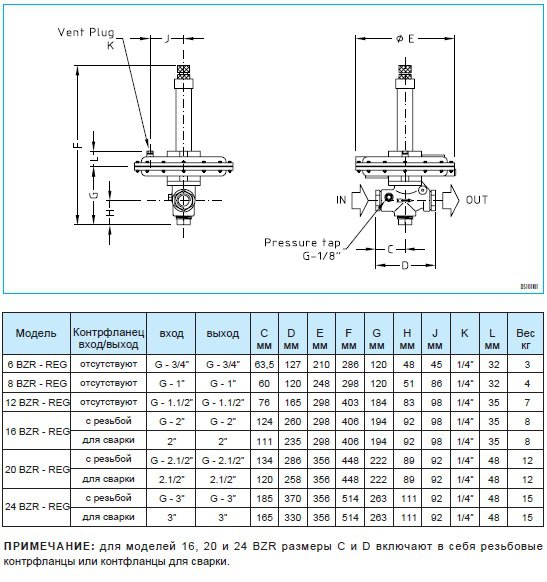

Габаритные размеры
Балансные модуляторы серии BZR-REG
