Газовые горелки серии NOVANTA-CINQUECENTO LOW NOx RX90-RX91-RX510-RX515-RX520, используются на промышленных котлах мощностью до 5,8 МВ. Горелки серий 90 и 500, представляют собой последний этап эволюции в развитии технологий для достижения низких выбросов окиси азота (< 80 мг/кВт час).
На этих горелках можно использовать независимо друг от друга систему механического или электронного контроля горения. Газовые горелки данной серии могут поставляться с частотным преобразователем (инвертором), так и без него, а также могут комплектоваться датчиком контроля содержания кислорода в уходящих газах.
Эта гамма продукции полностью соответствуют основным требованиям по надежности и эффективности работы. Горелки с электронным исполнением для связи могут использовать шину bus. Исключительная гибкость в работе новой головы сгорания с низким загрязнением окружающей среды, за счет сбалансированного распределения воздуха и газа позволяет образовывать однородное пламя, которое распределяется по всей оси камеры сгорания.
Горелка состоит из корпуса, изготовленного из алюминиевого литья под давлением, на котором смонтированы все механические и электронные компоненты регулирования, графический электрощит, позволяющий визуализировать разные фазы работы.

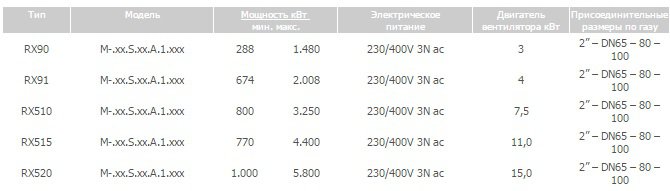

Технические характеристики горелок RX90-RX91-RX510-RX515-RX520

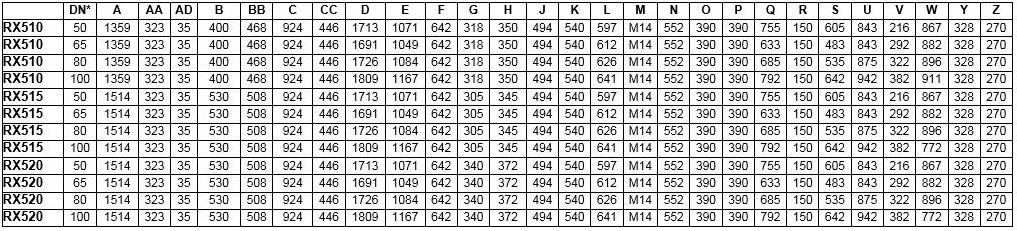

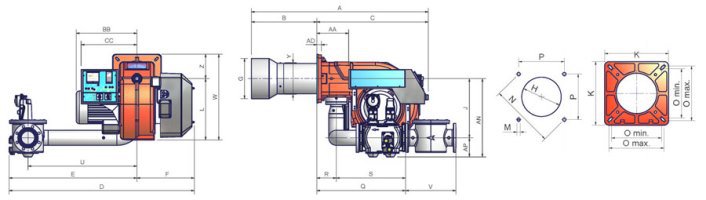

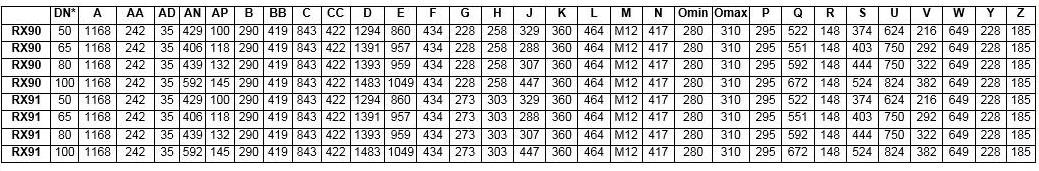

Габаритные размеры
*DN = ДУ = диаметр газовых клапанов
*DN = ДУ = диаметр газовых клапанов
Примечание: габаритные размеры даны на горелки с клапанами Siemens модели VGD.

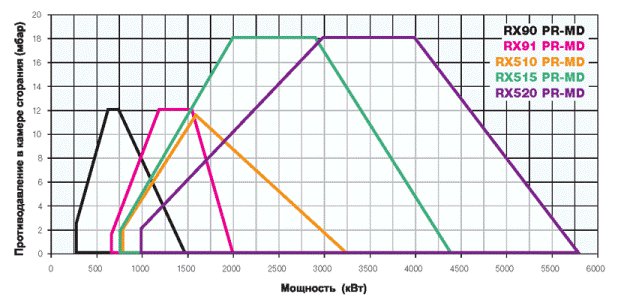

Диапазоны работы
Чтобы получить мощность в ккал/ч, умножьте значение в кВт на 860. Эти данные относятся к стандартным условиям: при атмосферном давлении в 1013 мбар и температуре окружающей среды в 15°C.
Гaзовые гоpелки RX90 - RX91 RX510 - RX515 - RX520 (инструкция по монтажу, эксплуатации и обслуживанию)
