Горелки серии MILLE [2550 - 13000 кВт]

Гaзовыe гоpелки серии MILLE R1025-R1030-R1040, мощностью 2550 - 13000 кВт, были созданы для удовлетворения самых взыскательных требований в области промышленных горелок. Эта горелка – самая большая из горелок моноблочного типа, выпускаемых из алюминиевого литья со встроенным центробежным вентилятором, оснащенным перевернутыми лопастями.

Диапазон работы колеблется от 2.550 до 13.000 кВт; характерной чертой горелки является возможность регулирования изменяемого расхода в соотношении 1:3. По требованию клиента можно изготовить горелку с соотношением 1:10, при этом имея возможность изменять положение головки сгорания механическим или электронным способом, а значит и геометрическую форму пламени.

Это горелочное устройство можно применять под различные индивидуальные проекты, плюс к нему предлагается более широкий выбор опций, чем к горелке стандартного исполнения: начиная с электрощита настенного, шкафного типа или в виде пюпитра, контроля скорости вентилятора с помощью инверторной системы, традиционной системы контроля горения, кончая электронным устройством для контроля содержания О2 с целью оптимизации кпд. Кроме того, все модели могут поставляться с глушителями или звукоизоляционными кожухами, в случае необходимости ограничения уровня шумности.

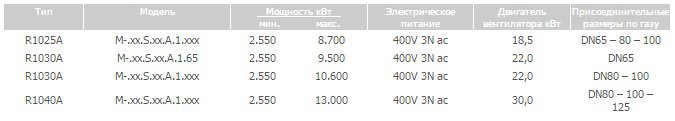

Технические характеристики горелок R1025-R1030-R1040

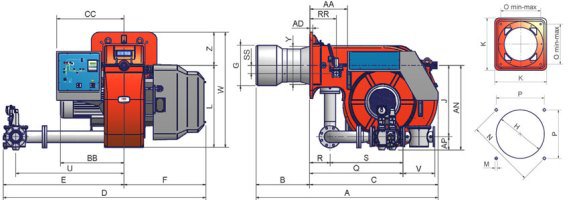

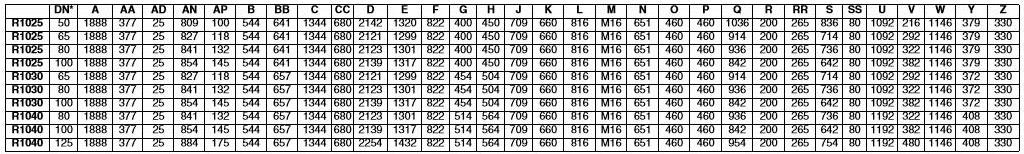

Габаритные размеры



*DN = ДУ диаметр газовых клапанов

Примечание: габаритные размеры даны на горелки с клапанами Siemens модели VGD.

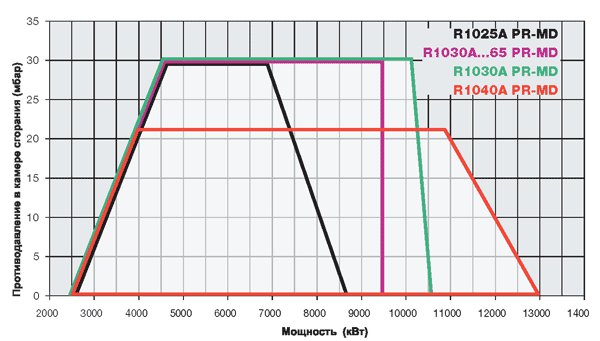

Диапазоны работы

Чтобы получить мощность в ккал/ч, умножьте значение в кВт на 860. Эти данные относятся к стандартным условиям: при атмосферном давлении в 1013 мбар и температуре окружающей среды в 15°C.

Точка максимальной мощности на таком графике, обычно достигается при установке головы сгорания в положение "MAX"; а точка минимальной мощности, наоборот, при установке головы сгорания в положение "MIN". Так как голова сгорания регулируется один раз и навсегда во время первого розжига таким образом, чтобы найти правильный компромисс между топочной мощностью и характеристиками теплогенератора, это вовсе не означает, что действительная минимальная рабочая мощность будет соответствовать минимальной мощности, которая читается на рабочем графике.



Гaзовыe гоpелки R1025-R1030-R1040 (инструкция по монтажу, эксплуатации и обслуживанию)
