Короткопламенные горелки серии NOVANTA-CINQUECENTO [480 - 8.000 кВт]

Короткопламенные газовые горелки серии NOVANTA-CINQUECENTO R91..VS-R92..VS-R93..VS-R515..VS-R525..VS, мощностью 480 - 8.000 кВт, были разработаны для применения на котлах с очень короткой камерой сгорания, в которых стенки котла или трубные пучки находятся в непосредственной близи к пламени.

Пламя было разделено на четыре головы сгорания, благодаря чему было достигнуто значительное укорочение длины пламени. При этом характеристики горелки остаются неизменными: выдаваемая мощность; модуляция пламени (там, где она предусмотрена); соотношение модуляции; простота в наладке; качественное горение; регулировка может быть как механического типа, так и электронного.

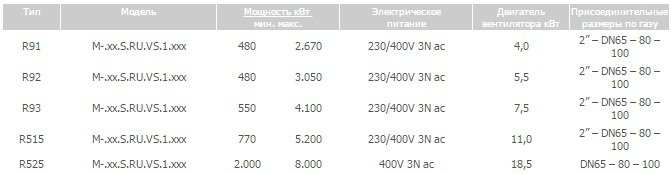

Технические характеристики горелок R91..VS-R92..VS-R93..VS-R515..VS-R525..VS

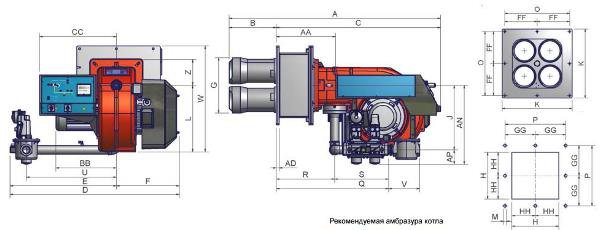

Габаритные размеры

*DN = ДУ диаметр газовых клапанов

Ориентировочный чертеж.

*DN = ДУ диаметр газовых клапанов

Диапазоны работы



Короткопламенные газовые горелки R91A..VS - R92A..VS - R93A..VS - R515A..VS - R520A..VS - R525A..VS (инструкция по монтажу, эксплуатации и обслуживанию)

Короткопламенные газовые горелки R91A..VS - R92A..VS - R93A..VS - R515A..VS - R520A..VS - R525A..VS. Модели с LMV5x (инструкция по монтажу, эксплуатации и обслуживанию)

Электросхемы R91-52..VS

Электросхемы R91-52..VS EA
