Горелки серии NOVANTA-CINQUECENTO RG91 RG92 RG93 RG510 RG515 RG520 RG525, мощностью 550 - 8000 кВт, представляют собой моноблочные горелки, монолитный корпус которых изготовлен из алюминиевого литья.
Данная разработка представляет собой вершину опыта компании CIB UNIGAS, в области изготовления горелок средней и большой мощности. Моноблочное исполнение включает в себя встроенный центробежный вентилятор, приводимый в действие трехфазным электрическим двигателем, который запускает еще и дизельный насос через эластичную соединительную деталь (в моделях RG520 и RG525 насос приводится в действие отдельным электрическим двигателем).
На горелках, подразделяемых на два основных типа, составляющих серию NOVANTA, с максимальной мощностью до 4100 кВт и серию CINQUECENTO, с максимальной мощностью до 8000 кВт, устанавливается противопоточная форсунка, которая обеспечивает диапазон регулирования с соотношением 1:3.
Изменения нагрузки можно добиться за счет воздействия, с помощью кулачка с варьируемым профилем, на регулятор, который меняет давление топлива на обратном ходе внутри форсунки, а значит и расход. В горелку встроен электрощит, с установленным на нем электронным блоком контроля пламени горелки и с мнемосхемой, на которую выведены возможные модулирующие регуляторы температуры или давления, а также сигнальные индикаторы различных фаз работы горелки и аварийные сигналы.

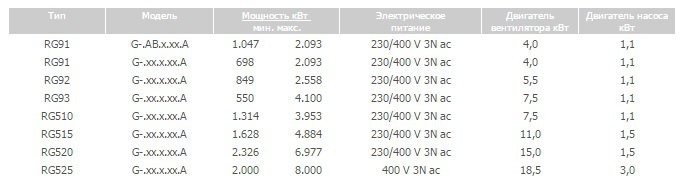

Технические характеристики горелок серии NOVANTA-CINQUECENTO

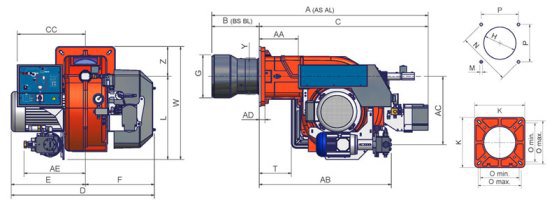

Габаритные размеры

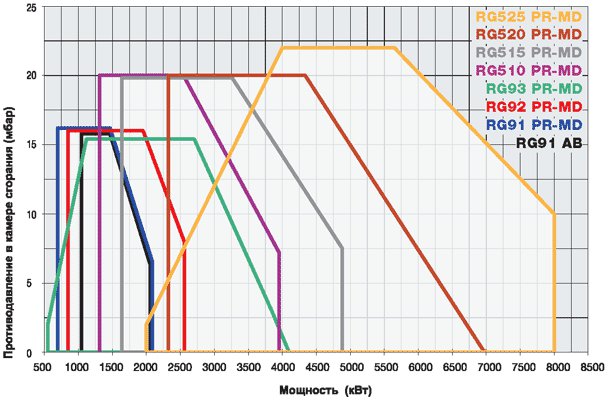

Диапазоны работы
Чтобы получить мощность в ккал/ч, умножьте значение в кВт на 860. Эти данные относятся к стандартным условиям: атмосферное давление 1013 мбар и температура окружающей среды 15°C.
