Дизельные горелки серии IDEA LO140 LOX140 LO200, мощностью 38 - 200 кВт, применяются в большей части случаев для гражданского применения, и синтезируют в себе приятный дизайн с надежностью в работе. Данная серия горелок была создана в связи с потребностью предложить изделие, отвечающее специфическим требованиям рынка, ориентированного в большей степени на решения, которые предлагают более высокие кпд вместе с практичностью при монтаже и обслуживании.
В частности, возможность упростить операции техобслуживания, используя съемную плиту с компонентами – общая характеристика всей серии IDEA – сокращает значительно сроки проведения операций по обслуживанию, а также представляет собой большое удобство в обращении.
Горелки серии IDEA отличаются своими высокими эксплуатационными качествами и широким диапазоном работы даже при наличии высокого аэродинамического давления в камере сгорания. Их особой характеристикой являются некоторые функциональные доработки: соединительные разъемы для быстрого подключения к котлу и к контрольным датчикам, возможность отбора давления в камере сгорания. Имеются в одноступенчатом и двухступенчатом исполнении. Одноступенчатое - горелка работает на одном уровне мощности. Двухступенчатое - горелка работает на двух уровнях мощности: на малом и большом пламени.
Топливо поступает из распределительной сети, проходит через насос (11) на форсунку и уже с форсунки поступает внутрь камеры сгорания, где происходит его смешивание с воздухом горения и , вследствие этого, образуется пламя. В горелках смешивание жидкого топлива с воздухом имеет огромное значение для достижения эффективного и чистого горения, в связи с этим топливо распыляется на мельчайшие частицы. Это достигается благодаря прохождению жидкого топлива через форсунку под большим давлением.
Основной задачей насоса (11) является перекачивание жидкого топлива с емкости на форсунку, в желаемом количестве и под определенным давлением. Для регулировки давления, в насосы встроены регуляторы давления (за исключением некоторых моделей, для которых предусмотрен отдельный регулировочный клапан).
Другие типы насосов имеют два регулятора давления: один для высокого давления и один для низкого ( при использовании двухступенчатых горелок с одной форсункой). На двухступенчатых моделях электрический сервопривод (13) воздействует на заслонку регулирования расхода воздуха и позволяет улучшить показатели выбросов. Положение головы сгорания определяет мощность горелки. В камере сгорания происходит принудительная подача воздуха горения и топлива (дизельного) для образования пламени.

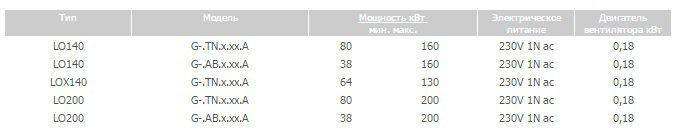

Технические характеристики горелок серии IDEA 38 - 200 кВт

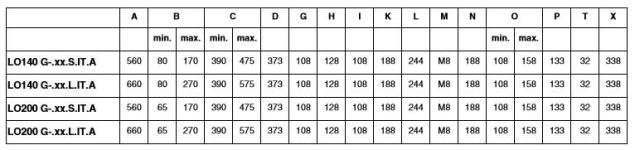

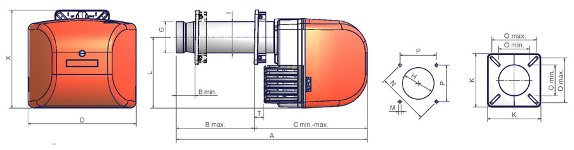

Габаритные размеры

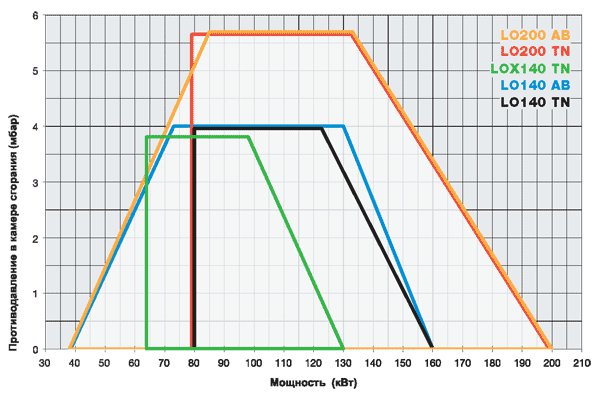

Диапазоны работы
Гоpелки дизельные сеpии IDEA LO140 - LO200 (инструкция по монтажу, эксплуатации и обслуживанию)
