Распылительные системы

  • Распылительная система Easy-Clip:

Быстросъёмные системы Easy-Clip (лёгкое крепление) были разработаны для простоты обслуживания форсунок и возможности точной регулировки направления распыла.

Быстрота и легкость монтажа, надежность и гибкость настроек распыления, это основные характеристики быстросъёмных систем. Благодаря этим свойствам, их зачастую применяют в агрегатах подготовки поверхности, для обезжиривания поверхности, фосфатирования и т.п. В отличие от классического резьбового соединения, когда форсунка вкручивается в трубу, здесь монтаж осуществляется за счет хомута, охватывающего трубу по всей окружности. Подобный подход позволяет обеспечить быструю фиксацию распылителя и не требует приварных ниппелей.

Быстросъёмная система представляет собой собственно хомут с клипсовым или болтовым зажимом, форсунку с шаровой основой и гайку, соединяющую их воедино. Шаровую форму форсунка имеет не случайно: такая конструкция позволяет регулировать направление факела распыла в пределах 30°, создавая широкие опции для настройки.

Данную систему можно разделить на два типа:

  • Система Easy-Clip с шаровыми плоскоструйными форсунками;
  • Система крепления Easy-Clip под установку стандартных форсунок на резьбе.

Обе системы нашли своё самое широкое применение в моечных установках.

Это может обычная мойка ящиков и многозонный агрегат подготовки поверхностей перед покраской. В таком оборудовании конечный результат зависит от точной обработки всей поверхности. Сложные части и переход производства на детали разных размеров требуют дополнительной настройки направления распыла. Шаровые форсунки позволяют произвести быструю регулировку без долгих простоев оборудования.

Форсунки Easy-Clip изготавливаются из полипропилена армированного стекловолокном, что обеспечивает дополнительную надёжность и больший срок эксплуатации по сравнению с чисто полипропиленовыми форсунками.

Для установки системы на трубопровод достаточно просверлить отверстие в трубе и защёлкнуть хомут, никакой сварки не требуется.

Система производится для четырёх размерностей труб (1", 1 1/4", 1 1/2", 2") под отверстия 14, 17, 20 мм.

Форсунки подходят для моек ящиков, зон обезжиривания, промывки водой.

Для зон фосфатирования мы рекомендуем применять систему MEMOSPRAY®.

Ниже приведена схема с возможными вариантами комплектации системы Easy-Clip.

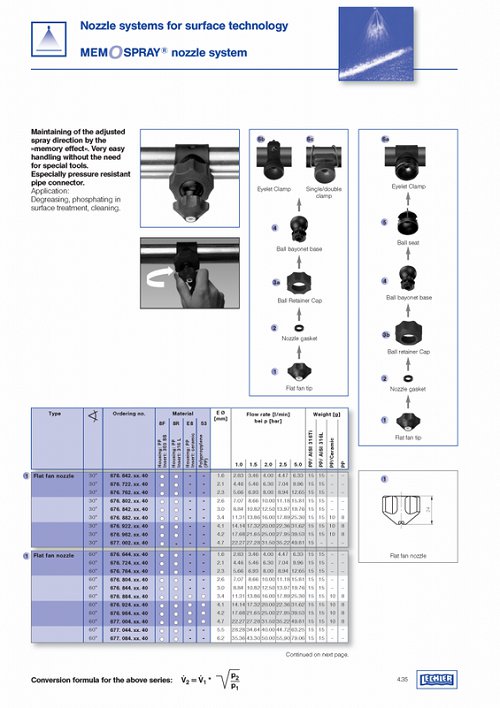

MEMOSPRAY® - это более продвинутая система для обработки поверхностей перед покраской. Данная система монтажа незаменима, если конструкция подвержена вибрациям или случайным ударам, способным сбросить клипсу с трубы.

Её применение позволяет увеличить срок эксплуатации, гарантировано воспроизвести направленность струй первичной настройки после замены быстросъемной форсунки.

От подготовки поверхности перед покраской зависит товарный вид любого изделия. Поэтому очень важно, чтобы вся поверхность равномерно была обработана.

В процессе эксплуатации возникает необходимость прочистки форсунок, после чего шаровые системы необходимо заново настраивать. Система MEMOSPRAY® запоминает начальную настройку форсунок и точно воспроизводит процесс, устраняя любую возможность возникновения человеческого фактора.



Дизайн форсунок специально разработан для предотвращения образования нарастаний снаружи и скоплений шлама внутри системы, что особенно важно на стадии фосфатирования.

Долгий срок эксплуатации обеспечивается за счёт применения вставок из нержавеющих сталей, керамики, ПВДФ. По сравнению с шаровыми системами MEMOSPRAY® обеспечивает больше вариаций расходов (0,32 – 20 л/мин), углов распыла (30, 60, 90, 120°).

Быстрая замена такой быстросъемной форсунки одним движением руки позволяет производить быстрое обслуживание зоны обработки, сокращая в несколько раз простои оборудования.



MEMOSPRAY® абсолютно совместима с шаровыми системами, поэтому возможно доукомплектование агрегата любого производителя.

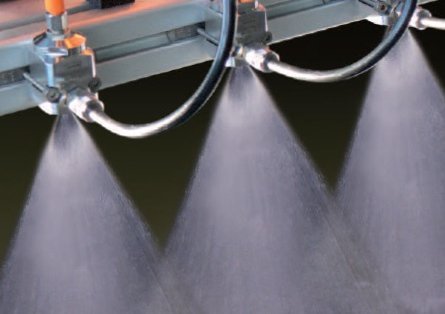

  • Система форсунка-клапан VarioSpray II

Система форсунка-клапан VarioSpray II разработана для регулируемого распыления очень малых количеств жидкости с прецизионной точностью.

В обычных гидравлических форсунках расход жидкости зависит от размера выходного отверстия. Поэтому чтобы распылить малое количество жидкости, мы просто выбираем форсунку с самым маленьким отверстием. Но проблема в том, что уменьшать отверстие до бесконечности нельзя, для этого нужна дорогая оснастка и есть предел, после которого жидкость просто не будет распыляться.

Второй способ решения этой проблемы – это использование пневматических форсунок. Однако при таком способе распыла увеличиваются затраты на содержание (работа компрессоров, часть жидкости не доходит до поверхности), сложно осуществить переналадку при изменении условий эксплуатации, ухудшение условий труда (шум, аэрозоль).

Решением всех описанных проблем стало применение в автоматической форсунке VarioSpray II частотно-импульсной модуляции. Что это означает?

Распыл происходит через стандартные плоскоструйные форсунки, но расход зависит от соотношения времени открытия клапана к периоду работы или DC (Duty Cycle) (10 – 90, 100%). Т.е. если мы зададим DС = 100%, то выльется столько же жидкости, как через обычную гидравлическую форсунку.

Если мы зададим DC = 50%, то расход снизиться в два раза, т.к. половину времени каждого отрезка открытия-закрытия клапан будет закрыт. Работая с разной частотой 0 - 100 Гц пульсация может быть не заметна для глаза.

Благодаря возможности регулировать частоту и расход, можно очень быстро настраивать систему под разные размеры продукта, скорости конвейера. При этом угол распыла не изменится и будет постоянным, какие бы настройки Вы не произвели.

Автоматическая форсунка VarioSpray II может поставляться в двух вариантах:

  • комплект оборудования (клапан, форсунка и кабель) для подключения к существующей системе автоматизации производства;
  • комплект с фирменным, блоком управления с возможностью подключения светового датчика с набором клапанов (до 8 шт) и различными аксессуарами.

Необходимые условия для применения системы VarioSpray II

  • динамическая вязкость распыляемой жидкости до 10 мПас;
  • постоянное рабочее давление жидкости 4-8 бар.

Широкое распространение автоматическая форсунка VarioSpray II получила:

  • для увлажнения продуктов;
  • для нанесения смазок;
  • для распыления дезинфицирующих средств;
  • для системы холодного напыления;
  • для распыления витаминов и реагентов в фармацевтической промышленности;
  • для многих других применений.

Каталог по системе VarioSpray II
