Плоскоструйные форсунки (плоскофакельные форсунки) Lechler обычно применяются в производственных процессах, где распылители, либо обрабатываемая поверхность двигаются друг относительно друга.
У плоскоструйных распылителей на основе внутреннего подвода жидкости образуется струя четко ограниченной линейной формы, ширина которой варьируется под влиянием геометрии выходных отверстий. Поток жидкости пре- образуется при выходе из форсунки в плоские веерообразные струи. Плоская струя на выходе по мере отдаления от распылителя принимает форму пластин, которые впоследствии распыляются на капли. Посредством установки соответствующих функционально обусловленных геометрических параметров можно достичь распыления жидкости в форме параболы, трапеции или прямоугольника.
Плоскоструйные форсунки одни из популярных типов распылителей. Такие форсунки можно встретить в процессах мойки вагонов, овощей, корытной мойке и многих других. Выбирая углы распыла от 20 до 140 градусов, можно одинаково хорошо организовать интенсивную мойку и деликатное увлажнение.
Главной отличительной особенностью плоскоструйных форсунок, является формирование мощной плоской струи, которая незаменима в процессах требующих создания сплошной энергичной водной завесы, через которую проезжает обрабатываемый продукт. Плоскокафельные форсунки также просты в монтаже и надёжны при эксплуатации. Благодаря резьбе они легко вкручиваются прямо в трубу, даже в условиях стесненного пространства, устойчивы к случайным ударам, легко очищаются от известковых отложений и грязи.
Плоскоструйные форсунки делятся на два типа
Щелевые распылители, у которых форма распыла определяется конфигурацией выходного отверстия. Данный вид распылителей имеет стабильный угол факела распыла, обеспечивая равномерное, параболической формы распределение жидкости.
Форсунки с плоским распылением универсальны в своём применении и малочувствительны к перепадам давления.
Применение щелевых распылителей:
- увлажнения продукции;
- нанесения смазочных веществ на хлебопекарные и кондитерские формы;
- охлаждения готовой продукции;
- смазки конвейерных лент;
- промывки печатных плат;
- нанесения всевозможных добавок и ароматизаторов на сыпучие вещества;
- шприцевания бутылок.
Дефлекторные распылители (или язычковые форсунки) образуют плоскую струю при помощи отражательной пластины - дифлектора, которая направляет цилиндрическую струю, отражая и меняя её направление. В результате чего, струя разворачивается в сплошной веер, сохраняя при этом скорость и силу потока.
Такой тип распыления позволяет создавать более мощную струю. Отражательная пластина форсунки имеет вид языка, форма которого и определяет угол факела распыла. Большие свободные поперечные сечения дефлекторных распылителей делают их особенно несклонными к засорению.
Дефлекторные распылители используется для создания сильной, чётко ограниченной струи. Благодаря этим характеристикам, язычковые форсунки незаменимы при мойке сильных загрязнений, а также тогда, когда необходимости быстро охладить готовый продукт.
Применение дефлекторных распылителей:
- охлаждение горячего металлопроката;
- мойка угля на грохотах;
- промывка щебня;
- мойка овощей и фруктов;
- очистка сетчатых фильтров, ящиков, перфорированных листов;
- подавление пены в баках и очистных сооружениях.

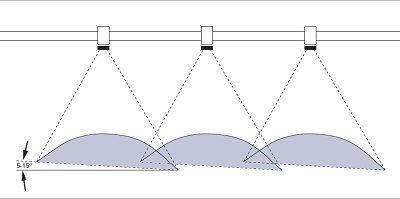

Плоскоструйные форсунки позволяют равномерно и с высокой точностью распределять жидкость по всей ширине обрабатываемой поверхности.
Плоскофакельные форсунки могут изготавливаться из нержавеющих сталей 303, 316, латуни и пластиков.

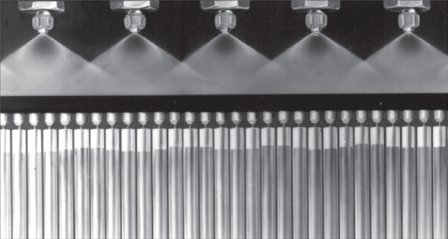

По стандарту распределение жидкости в плоскоструйных форсунках Lechler происходит в виде параболы. Они универсальны в своем применении и малочувствительны к перепадам давления. Показатели производительности определяются с высокой точностью. Все функциональные показатели, такие как расход, ширина струи, глубина струи и распределение жидкости доступны при любом рабочем давлении. Форсунками особого вида являются распылители с прямоугольным или трапециевидным распределением жидкости.
Имеются быстросъемные системы для демонтажа и чистки:
Простые и экономичные возможности крепления такие как, например, „ласточкин хвост“ и байонетные зажимы упрощают фиксацию и ориентацию установки форсунок.

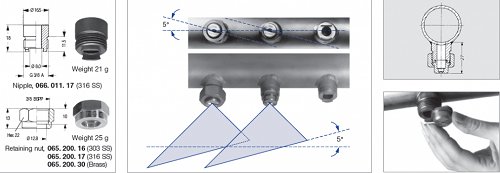

-«Ласточкин» хвост

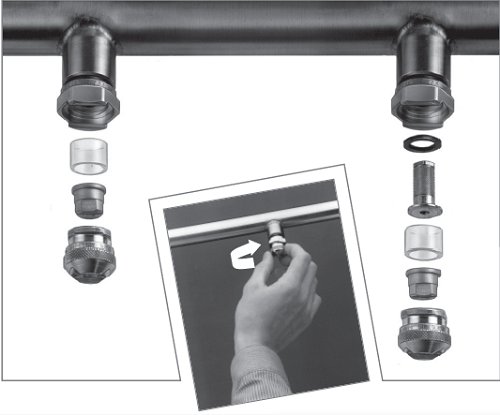

-TWISTLOC

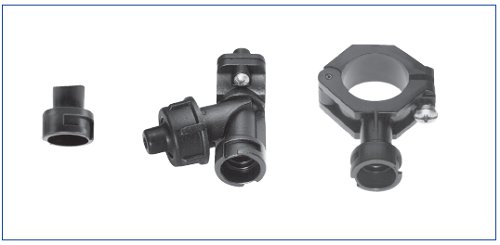

-Байонетные системы
При всевозможных процессах очистки, в сталепромышленности и во многих отраслях, где применяется техника по обработке поверхностей, везде, где необходима интенсивная и равномерная струя воды, использование плоскоструйных форсунок Lechler является основополагающим критерием для получения надежных результатов.
Плоскоструйные или плоскофакельные форсунки этого типа практически безграничны в своём применении:
- все виды мойки (автомобили, ящики, овощи, фрукты, конвейеры и т.д.);
- промывка барабанных фильтров и сеток;
- увлажнение бумажного полотна, продукции;
- подготовка поверхностей перед покраской (обезжиривание, фосфатирование, пассивирование);
- промывка печатных плат;
- опрыскивание хлеба;
- смазка конвейеров;
- и многие другие применения.
