Погружные нагреватели

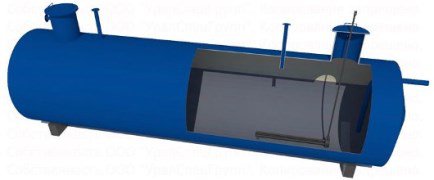

Погружные нагреватели специально разработаны для нагрева жидких и газообразных сред в больших резервуарах, проточных сосудах, цистернах и других емкостях находящихся как под атмосферным, так и под высоким давлением. Данные нагреватели могут использоваться как в открытых резервуарах, так и в закрытых. Их применяют в случаях, когда невозможна установка врезных нагревателей, либо нет необходимости в постоянном поддержании температуры нагреваемой среды в течении длительного времени.

Как правило, конструкция погружного нагревателя состоит из внешнего корпуса, выполненного из нержавеющей стали, нагревательного элемента и пластикового монтажного короба (клеммной коробки), защищающего контактный вывод нагревателя от попадания влаги. На корпусе нагревателя нанесен знак уровня минимальной глубины погружения в раствор, который обозначает длину греющей зоны нагревателя.

Нагрев продукта, в который помещен нагреватель, происходит за счет передачи тепла с поверхности оболочек КНС. Керамические нагревательные стержни (КНС) разогреваются под действием электрического тока, который проходит через металлические спирали изготовленные из сплавов с высоким омическим сопротивлением.

Для контроля температуры разогрева продукта рекомендуется использовать терморегулирующие устройства, датчики которых должен быть установлен на 300-400 мм выше труб нагревателя. Для избежания возникновения нагара на поверхности оболочки нагревателей, а также во избежании возникновения местного перегрева продукта, рекомендуется дополнительно производить контроль температуры поверхности нагревателя. Для этого корпус нагревателя снабжен специальной гильзой, которая предназначена для установки в нее датчика температуры.

Погружные нагреватели широко применяются для предварительного подогрева жидкого топлива, обогрева баков, в качестве защиты от замерзания и антиконденсата, в ваннах для очистки и промывки, для котельного и технологического оборудования, в качестве системы теплопередачи, теплоносителя и т.д.

Стержневые погружные нагреватели серии FP

Стержневые пожаробезопасные погружные нагреватели серии FP – это в высшей степени адаптивное решение, которое может быть выполнено в соответствии с технологическими требованиями клиента. Нагреватели серии FP пригодны для нагрева всех технологических жидкостей и газов, не вызывающих коррозию материалов конструкции.

Корпус подогревателя включает клеммную камеру с соединительной резьбовой крышкой, выполненную из низкоуглеродистой или нержавеющей стали марки 316 (защищающей устройство от атмосферных воздействий) и имеет нагревающий стержневой элемент из проволоки высокого сопротивления (никелево-хромовый сплав 80/20), запрессованный в изолирующий порошок из оксида магния высокой чистоты и заключенный в припаянный твердым припоем или приваренный (в зависимости от условий эксплуатации) кожух, который может быть изготовлен из инколоя, нержавеющей стали или титана.

Для высокотемпературных применений возможна поставка с клеммной коробкой, установленной на значительном расстоянии от крепежного прилива/фланца.

В комплекте с нагревателем предусмотрен встроенный датчик температуры процесса, который защищает устройство превышения температуры (также возможна установка дополнительных датчиков температуры процесса в виде терморегуляторов, термометров сопротивления или термопар). Нагреватель монтируется при помощи резьбового прилива или стандартного промышленного фланца.

Погружные нагреватели серии FP-C со съемным сердечником

Пожаробезопасные нагреватели EXHEAT серии FP-C с одним или несколькими съемными нагревательными сердечниками – это решение задачи нагревания нефтепродуктов в опасных зонах, а также аналогичных задач, где требуется низкая плотность теплового потока. Преимущества данных нагревателей в том, что элемент можно легко извлекать для проверки, не опорожняя систему.

Стандартный нагреватель состоит из нагревательного элемента с одним или несколькими сердечниками, смонтированными на одном крепежном фланце. Контрукция съёмного сердечника представляет собой высококачественную проволоку высокого сопротивления (никелево-хромовый сплав 80/20), которая заключена в керамическую оправку, установленную в гладкие или ребристые трубки. Электрические соединения надежно защищает прочная клеммная камера класса Ex'd'. Удельная мощность сердечника элемента определяется нагреваемой средой и требуемой номинальной мощностью.

Также, как и в серии FP нагреватели оборудованы встроенными датчиками температуры процесса и предполагают аналогичный монтаж - резьбовой прилив или фланец из любого материала (в пределах конструктивных параметров).

Стержневые погружные нагреватели серии RFA

Пожаробезопасные стержневые погружные нагреватели EXHEAT серии RFA предназначены для установки в технологических резервуарах, в системах аварийного душа, в картерах двигателей, в сосудах высокого давления и в аналогичных установках, расположенных в опасных зонах 1 и 2, где огнеопасная атмосфера относится к газовой группе IIA, IIB или IIC. Пригодны для нагрева всех технологических жидкостей и газов, не вызывающих коррозию материалов конструкции.

Конструкция стержневого нагревателя предусматривает максимум три стержневых элемента из проволоки высокого сопротивления (никелево-хромовый сплав 80/20), запрессованных в изолирующий порошок из оксида магния высокой чистоты и заключенных в припаянный твердым припоем или приваренный (в зависимости от условий эксплуатации) кожух из инколоя, нержавеющей стали или титана. В стандартном исполнении нагреватель оборудуется защитой от превышения температуры (перегрева).

Алюминиевый корпус клеммной камеры сертифицирован в соответствии с классом Ex’d’ IIC T4-T6, с вариантом классификации T3-T6 - в случае, когда клеммная камера находится на удалении от технологического оборудования (в "дистанционном" исполнении).

Переносные погружные нагреватели серии PIH

Переносные погружные нагреватели EXHEAT серии PIH предназначены, главным образом, для крестильных купелей. Кроме того, они пригодны для нагревания больших и малых объемов жидкостей в резервуарах с открытым верхом (со съемной крышкой) и ваннах, где использовать стационарные погружные нагреватели нецелесообразно или нежелательно.

Конструкция данного погружного нагревателя представляет собой клеммную камеру, соединённую с длинной не нагревающей частью, переходящей в устойчивое широкое основание.

В качестве нагревающего устройства в нагревателе используется долговечный стержневой элемент в защитной оболочке из сплава инколой 825. В качестве защиты от перегрева, в оборудовании используется опциональный терморегулятор капиллярного типа.

При использовании погружной нагреватель должен быть оснащен устройством защиты от токов замыкания на землю и полностью заземленным. Перед подачей питания элемент необходимо погрузить в нагреваемую жидкость.



Нагреватели серии HV для промышленных ванн

Погружные нагреватели для промышленных ванн или забортные погружные нагреватели серии HV пригодны в большинстве систем поверхностной обработки, очистки металлов и гальванического производства. Оболочки элементов изготавливаются из различных материалов, устойчивых к воздействию многих электролитов для нанесения гальванических покрытий, анодирования и очистки.

Конструкция данных нагревателей представляет собой влагонепроницаемую клеммную камеру с защитой класса IP55, изготовленную из формованного акрилонитрилбутадиенстирола. Клеммная камера соединяется с нагревательным элементом, состоящего из высококачественной проволоки высокого сопротивления из никелево-хромового сплава, запрессованной в изолирующий порошок из оксида магния и заключенной в металлический кожух (оболочку). По желанию заказчика оболочка может быть изготовлена из стали, титана, нержавеющей стали, свинца или ПТФЭ.

Для защиты от перегрева, в нагреватель установлен опциональный встроенный терморегулятор.

Промышленные погружные нагреватели серии HB

Погружные нагреватели серии HB с резьбовым или фланцевым креплением – это экономичное решение для нагревания всех коммерческих и промышленных баков-аккумуляторов горячей воды, технологических баков, для защиты градирен от замерзания, а также для применения в других системах, не оказывающих коррозионного воздействия на материалы конструкции.

Нагреватели серии HB могут поставляться с регулируемым управляющим термореле, калиброванным под конкретное применение.

Погружные нагреватели серии HB, различают:

  • стержневые нагреватели (номинальной мощностью до 18 кВт)
  • нагреватели со съёмным сердечником (номинальной мощностью до 6 кВт)

Стержневые нагреватели серии HB передают тепло жидкости при помощи нагревательных элементов в оболочке из инколоя 825 и имеют два кармана из нержавеющей стали, предназначенные для  автоматически управляемых встроенных терморегуляторов.

Подготовленные к подключению электрические нагреватели собраны в группы в клеммной коробке с классом защиты IP66, которая благодаря повороту на 360 градусов, позволяет выбрать окончательное положение кабельного ввода.

Стандартные погружные нагреватели предназначены для установки в горизонтальном положении и имеют мощный крепежный латунный прилив с резьбой BSPP (британская трубная цилиндрическая резьба) на 2 дюйма, 2 1/4 дюйма или 2 1/2 дюйма.





Нагреватели со съёмным сердечником рекомендуются для оборудования, слив жидкости из которого затруднителен.

Тепло в данных нагревателях  передается жидкости при помощи съемных керамических нагревательных элементов, находящихся внутри трубы-носителя, что позволяет производить замену их без опорожнения системы. В зависимости от применения оболочка может быть выполнена из нержавеющей или из низкоуглеродистой стали.

Автоматическое управление можно реализовать установкой терморегулятора во встроенный карман.
